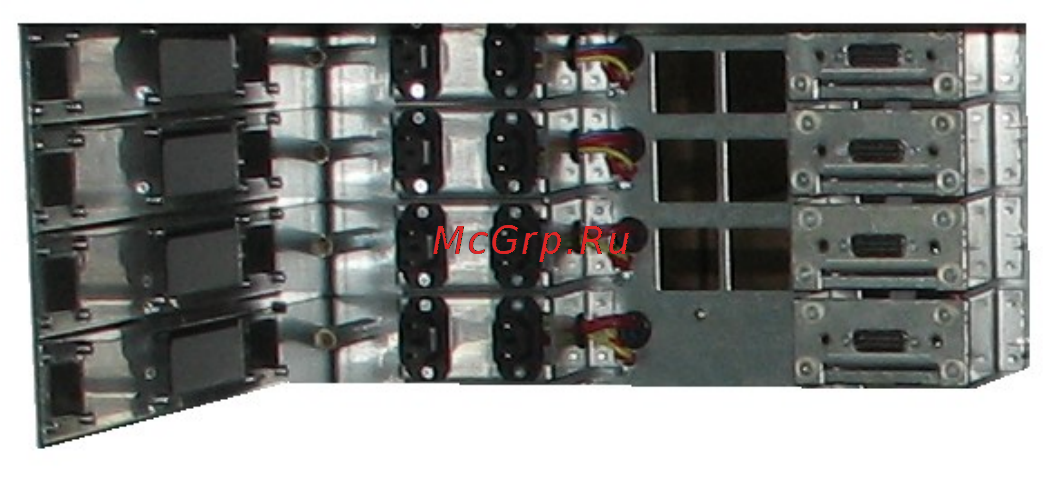

Рисунок 5.1

Эксплуатационные ограничения.

Мощность нагрузки, подключённой к изделию, не должна превышать

значений, указанных для активной и полной мощностей.

Запрещается эксплуатация изделия, когда его корпус накрыт каким-либо

материалом или на нём, либо рядом с ним размещены какие-либо приборы и

предметы, закрывающие вентиляционные отверстия в корпусе.

5.2. Включение/выключение инвертора.

5.2.1. Подайте входное напряжение 48 В.

5.2.2. Перевести переключатель «Ι ⁄Ο» в положение «Ι» - «ВКЛ».

5.2.3. На передней панели засветится зелёный СВД “Норма”.

5.2.4. Для отключения изделия переведите переключатель «Ι ⁄Ο» в положение

«Ο» - ВЫКЛ. Затем снимите входное напряжение.

5.3. Параллельная работа инверторов .

ВНИМАНИЕ! ИНВЕРТОРЫ С ВСТРОЕННЫМ БАЙПАСОМ

ПОСТАВЛЯЮТСЯ ОТ ПРОИЗВОДИТЕЛЯ, НАСТРОЕННЫЕ В РЕЖИМ

ОНЛАЙН. ЗАПРЕЩАЕТСЯ ПАРРАЛЕЛЬНОЕ ВКЛЮЧЕНИЕ ИНВЕРТОРОВ,

ЕСЛИ РЕЖИМЫ ВСТРОЕННЫХ БАЙПАСОВ НЕ ИДЕНТИЧНЫ!

Максимальное количество инверторов – 10 шт.

5.3.1. Перевести переключатели «Ι ⁄Ο» всех изделий в положение

«Ι» - «ВКЛ».

5.3.2. Подайте входное напряжение необходимого уровня для данных

изделий.

5.3.3. Для инверторов Штиль PS 48/1500(STS) и Штиль PS 48/1500

произвести подключения в соответствии с маркировкой на передней панели. Клемма

заземления находится на задней панели.

5.3.4. Переведите выключатель на передней панели во включённое

состояние.

5.3.5. Через время не более 5 сек., необходимого для синхронизации,

произойдет подача выходного напряжения инвертора.

-12-
