Штиль PS48/1500 (STS-HS) [3/16] Назначение и состав

Руководство по эксплуатации (РЭ) предназначено для изучения работы и

правильной эксплуатации инверторов PS48/1500 (далее– изделие).

РЭ содержит описание изделия и принцип его действия, технические

характеристики, указания по эксплуатации и другие сведения необходимые для

обеспечения полного использования технических возможностей.

1. НАЗНАЧЕНИЕ И СОСТАВ

1.1. Изделие предназначено для питания переменным напряжением

различной связной, электронной и электротехнической аппаратуры и оборудования с

потребляемой мощностью до 1500Вт/2000ВА.

1.2. Конструктивно изделие выполнено в виде функционально законченного

модуля в металлическом корпусе с принудительным охлаждением и предназначено

для непрерывной круглосуточной работы.

1.3. Изделие имеет 4 модификации (см. рисунок 1.1 -1.4):

- Штиль PS 48/1500 – с передним подключением;

- Штиль PS 48/1500(STS) – с передним подключением и цепью байпас;

- Штиль PS 48/1500(HS) – с задним подключением (врубная конструкция);

- Штиль PS 48/1500(STS-HS) - с задним подключением (врубная

конструкция) и цепью байпас ;

1.4. Для работы с изделием и к его обслуживанию допускаются лица,

ознакомившиеся с настоящим руководством по эксплуатации, имеющие

соответствующую квалификационную группу по электробезопасности.

1 2 3 4

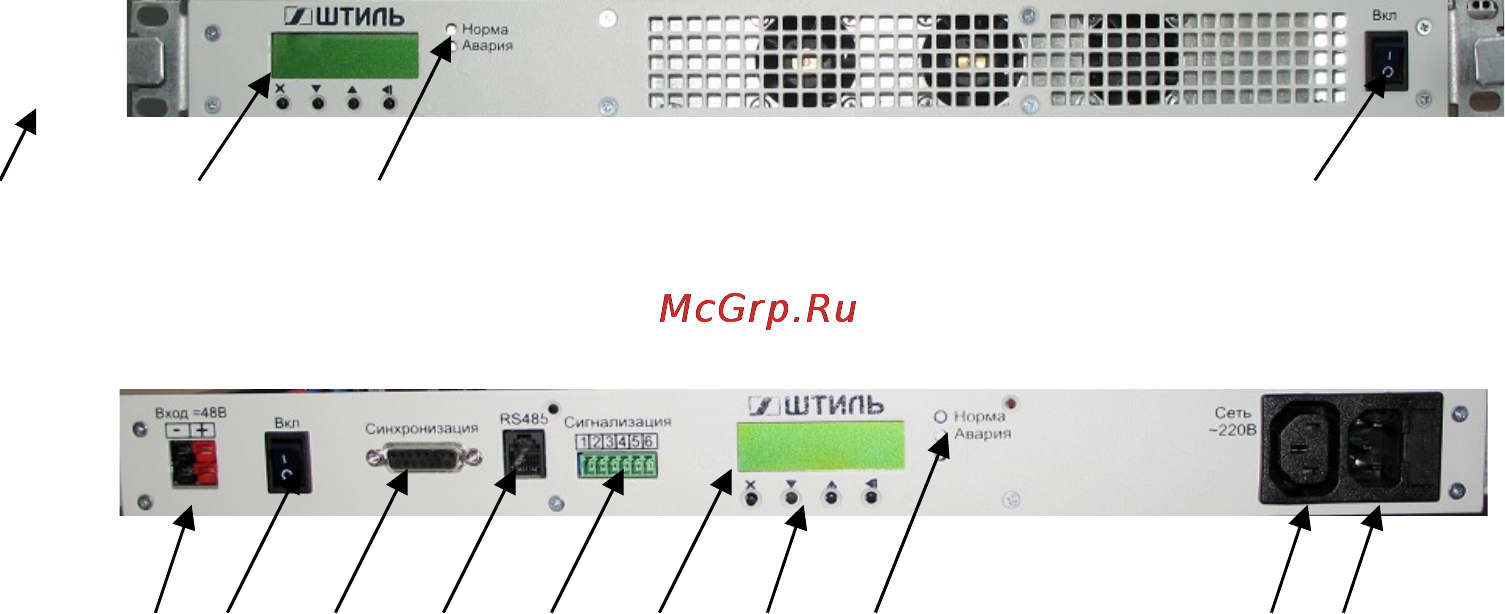

1.1 Лицевая панель инвертора Штиль PS 48/1500(STS-HS) и

Штиль PS 48/1500(HS)

5 4 6 7 8 1 2 3 9 10

1.2 Лицевая панель инвертора Штиль PS 48/1500(STS) и

Штиль PS 48/1500

-3-
