Штиль PS48/1500 (STS-HS) [7/16] Устройство и принцип работы

2.15. Характеристики конструктивного и климатического исполнения

приведены в таблице 2.7.

Таблица 2.7

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Габаритные размеры, без задней стенки инвертора (ВхШхГ) 44х483х380

Масса, не более 6,2 кг

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ

Рабочая температура окружающей среды +5 … +40

Транспортирование и хранение - 50 … + 85

Относительная влажность 90 %

3. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

3.1. Принцип работы.

Изделие представляет собой полупроводниковый высокочастотный

преобразователь постоянного напряжения в стабилизированное переменное

однофазное напряжение (инвертор). Изделие имеет встроенный электронный байпас,

который позволяет организовать питание нагрузки либо от инвертора, либо от

внешнего источника переменного напряжения. Просмотр и настройка параметров

инвертора производится с помощью 4х кнопочной клавиатуры и ЖК-дисплея.

Изделие обеспечивает параллельное включение. Изделие имеет внешний интерфейс

RS485, что обеспечивает его интеграцию в системы питания Штиль.

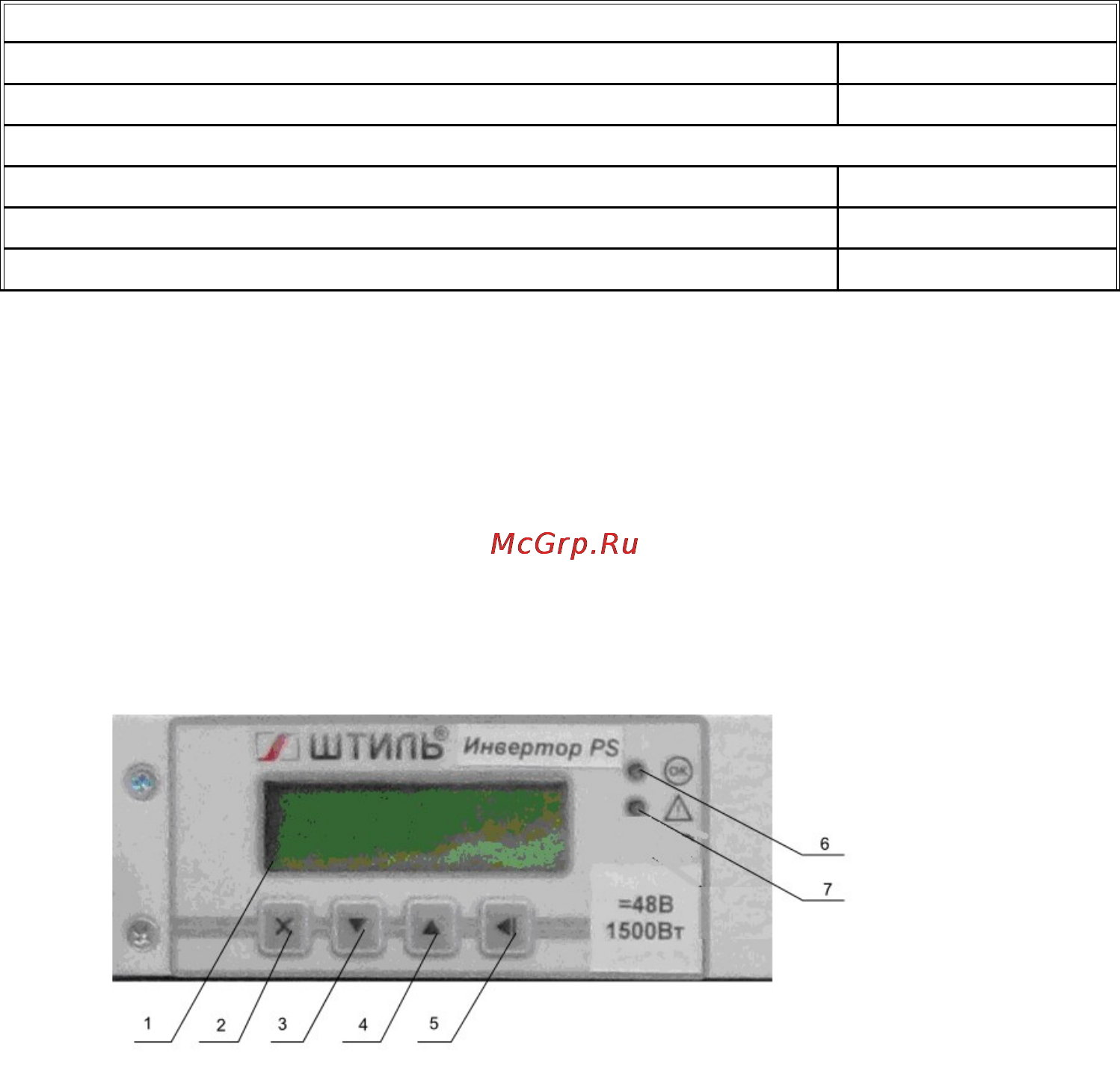

1 – ЖК дисплей, 2 – кнопка «ОТМЕНА», 3 – кнопка «ВНИЗ»,

4 – кнопка «ВВЕРХ», 5 – кнопка «ВВОД», 6 – светодиод «НОРМА»,

7 – светодиод «АВАРИЯ»

Рисунок 3.1 ЖК дисплей, клавиатура, светодиодная сигнализация

3.2. Двухстрочный ЖК дисплей (рисунок 3.1) в режиме основного экрана

показывает: в левом верхнем углу состояние контактов байпаса (INV – инвертор, AC

– сеть, OFF – выход отключен); далее в верхней строке значения выходного

-7-
