ТАЛЬ ЭЛЕКТРИЧЕСКАЯ КАНАТНАЯ МОДЕЛЬ CD1/MD1

для различных направлений движения подъемного механизма и электрической

тележки.

В схеме управления предусмотрены концевые выключатели цепи управления

с двумя последовательными контактами для двух направлений движения крюка –

подъема и спуска и концевые выключатели для механизма передвижения. При

включении концевого выключателя в данном направлении, движение крюка в

обратном направлении не блокируется.

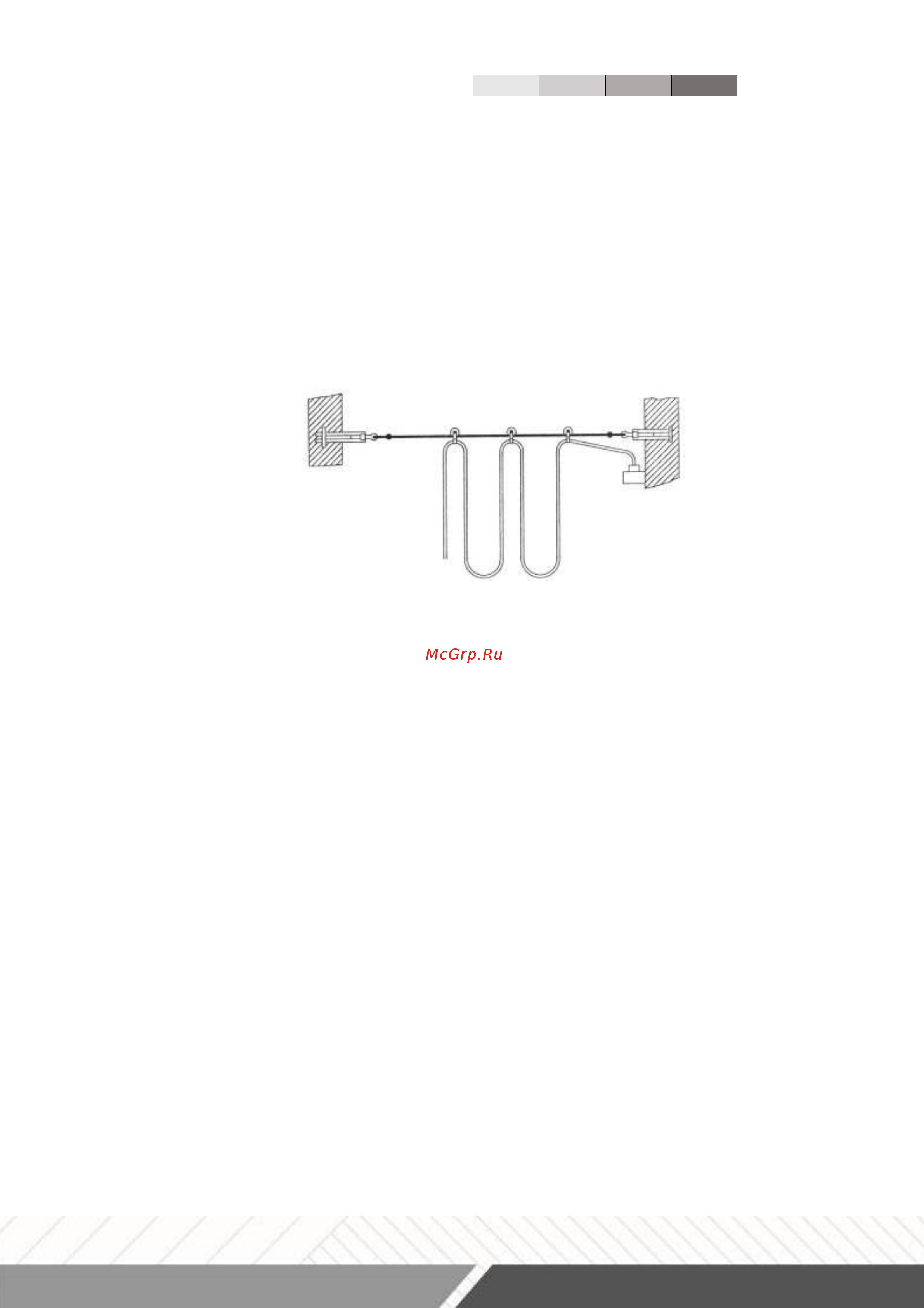

Питание током электротельфера осуществляется с помощью кабельного

питания.

Рис.2

10.

Ограничительное устройство

Концевой выключатель, встроенный в корпус электродвигателя, служит для

ограничения крайних положений груза. Он исключает движение подъемного

механизма в двух направлениях – при подъеме и спуске груза, в зависимости от

того, как установлены ограничительные кольца на штанге, которая служит для

приведения в действие концевого выключателя.

Регулируйте правильно ограничительные кольца на штанге перед пуском

электротельфера, чтобы избежать повреждений и несчастных случаев.

Чтобы использовать полную высоту подъема электротельфера,

ограничительные кольца на штанге нужно установить следующим образом:

Чтобы при подъеме груза тросоукладчик сдвигал кольцо и активировал

концевой выключатель, обеспечивая расстояние между самой нижней частью тали

и самой верхней точкой кроковой подвески не менее 150мм.

Ответственность за правильную настройку и регулировку несет владелец тали,

либо лицо (компания) осуществлявшее установку и настройку оборудования.

Ограничительное кольцо со стороны планетарного редуктора устанавливается на

таком расстоянии от фланца корпуса, чтобы прижимное кольцо канатоукладчика не

упиралось во фланец корпуса со стороны редуктора и обеспечивало опускание

крюковой подвески на нужную высоту. Когда ограничительные кольца будут

отрегулированы, их болты затягиваются.
