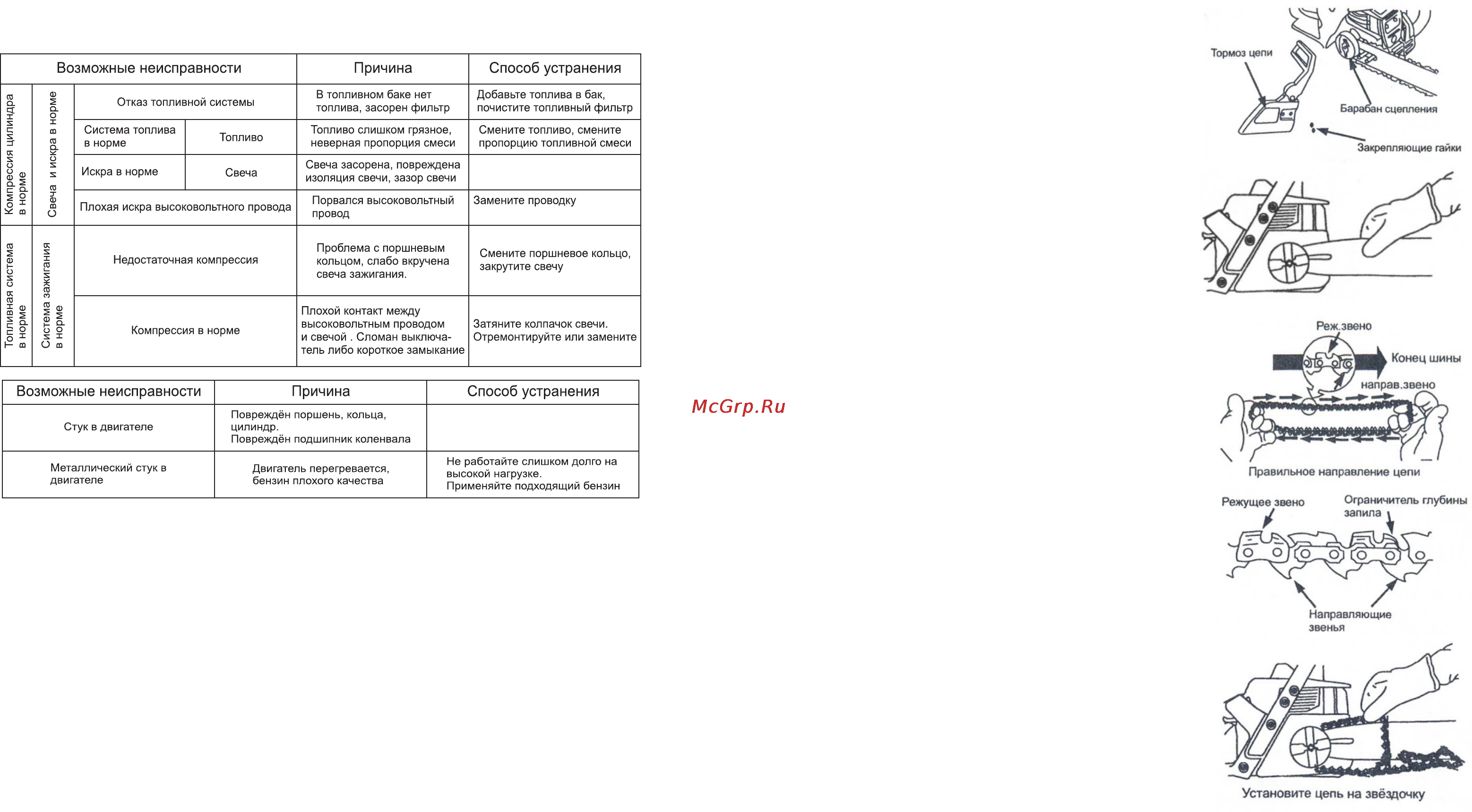

цепь движется на холостом ходу пила глохнет на холостом ходу Регулировка холостого хода Все регулировки холостого хода следует осуществлять в сервисном центре 5 Монтаж Хранение Предупреждение Выключите двигатель и дайте ему охладиться перед тем как убрать или перевозить бензопилу Пользуйтесь цепной пилой и производите заправку топлива там где топливные испарения не могут достичь искр или открытых источников пламени от водонагревателей электродвигателей или печей Храните цепную пилу с надетым чехлом шины Располагайте пилу так чтобы острые части случайно не повредили проходящих мимо Держите пилу вне досягаемости детей Перед длительном хранении слейте всё топливо из топливного бачка Запустите двигатель и дайте ему поработать до полной остановки Почистите пилу перед хранением Причина Способ устранения В топливном баке нет топлива засорен фильтр Добавьте топлива в бак почистите топливный фильтр Топливо Топливо слишком грязное неверная пропорция смеси Смените топливо смените пропорцию топливной смеси Свеча Свеча засорена повреждена изоляция свечи зазор свечи Смените свечу с необходимым зазором 0 5 мм Отказ топливной системы э т Система топлива в норме а 5 5 05 Искра в норме э Плохая искра высоковольтного провода Порвался высоковольтный провод I Система зажигания I в норме Топливная система в норме Компрессия цилиндра в норме Возможные неисправности к Недостаточная компрессия Проблема с поршневым кольцом слабо вкручена свеча зажигания Компрессия в норме Замените проводку Смените поршневое кольцо закрутите свечу Плохой контакт между высоковольтным проводом Затяните колпачок свечи и свечой Сломан выключа Отремонтируйте или замените тель либо короткое замыкание выключатель Возможные неисправности Причина Способ устранения Стук в двигателе Повреждён поршень кольца цилиндр Повреждён подшипник коленвала Требуется замена поршня кольца цилиндра подшипника коленвала Металлический стук в двигателе Двигатель перегревается бензин плохого качества Не работайте слишком долго на высокой нагрузке Применяйте подходящий бензин 8 Гарантии изготовителя поставщика 8 1 Гарантийный срокэксплуатации бензопилы 12 месяцев со дня продажи 8 2 В случае выхода из строя бензопилы в течение гарантийного срока эксплуатации по вине изготовителя владелец имеет право на бесплатный гарантийный ремонт при предъявлении гарантийного талона Для гарантийного ремонта владельцу необходимо отправить бензопилу с приложением данного паспорта в гарантийную мастерскую в жесткой транспортной упаковке обеспечивающей сохранность изделия Удовлетворение претензий потребителя с недостатками по вине изготовителя производится в соответствии с законом РФ О за щите прав потребителей Адрес гарантийной мастерской 141074 г Королёв М О ул Пионерская д 1 а т 495 513 50 45 При гарантийном ремонте срок гарантии бензиновой пилы продлевается на время ремонта и пересылки 16 Установка гребёнки Перед монтажом гребёнки убедитесь что зажигание пилы выключено 1 Ослабьте с помощью комбинированного ключа и снимите спилы гайки крышки тормоза цепи крышку тормоза цепи и саму цепь 2 Установите гребёнку спомощью двух винтов Гребёнка может использоваться в качестве опоры вовремя пиления Установка шины и цепи Всегда надевайте перчатки при работе с цепью Цепь очень острая и Вы можете порезаться 1 Ослабьте и снимите крышку тормоза пилы 2 Регулировочный винт и захват используются для регулирования натяжения цепи Во время монтажа цепи очень важно чтобы захват расположенный на регулировочном винте входил в отверстие на шине Поворот винта будет передвигать регулировочный захват вперёд назад Найдите регулировочный винт и захват прежде чем устанавливать шину на пилу 3 Поверните регулировочный винт против часовой стрелки чтобы продвинуть регулировочный захват почти в крайнее заднее положение Этим достигается правильное положение захвата Дальнейшая регулировка понадобиться после установки шины 4 Подвиньте шину в крайнее заднее положение 5 Подготовьте цепь к установке выбрав правильное направление см рисунок 6 Установите цепь на звёздочку расположенную за барабаном сцепления 7 Пропустите цепь между зубцами звездочки на конце шины 8 Установите направляющие звенья цепи в направляющую канавку шины 9 Потяните шину вперёд так чтобы цепь плотно села в канавку Убедитесь что все направляющие звенья находятся в канавке 10 Удерживая направляющую шину относительно корпуса пилы установите крышку тормоза 11 Вставьте закрепляющие гайки и затяните их вручную После регулировки натяжения цепи закрепляющие гайки нужно затянуть окончательно Натяжение цепи Перед выполнением регулировки цепи удостоверьтесь что закрепляющие гайки крышки тормоза цепи немного ослаблены Попытки натянуть цепь когда гайки закручены очень плотно могут привести к повреждению пилы Проверка натяжения Используйте отвертку из комбинированного ключа чтобы передвинуть цепь вдоль направляющей шины Если цепь не вращается значит натяжение слишком сильное Если слишком слабое цепь будет провисать снизу шины Регулировка натяжения Правильное натяжение цепи очень важно Во время использования цепь растягивается Особенно внимательно следите за натяжением цепи в первое время Вашей работы с пилой Всегда проверяйте натяжение когда пользуетесь Вашей пилой Вы можете отрегулировать натяжение цепи ослабив закрепляющие гайки крышки и повернув регулировочный винт на 1 4 оборота приподнимая цепь на шине Если цепь натянута слишком туго поверните регулировочный винт на 1 4оборота противчасовой стрелки Если цепь натянута слишком слабо поверните регулировочный винт на 1 4оборота почасовой стрелки Потяните вверх за конец шины и затяните гайки крышки сцепления Правильное направление цепи Режущее звено Ограничитель глубины Направляющие звенья Установите цепь на звездочку 9
