Штиль R 22500-3 [4/10] R 6000

Содержание

• Уважаемый покупатель 1
• В изделии имеется опасное напряжение 380 в частотой 50 гц 2
• Комплектность 2
• Назначение 2
• Наименование кол во 2
• Условия эксплуатации 2
• Параметры одного канала стабилизации однофазного стабилизатора 3
• Стабилизатора 3
• Технические характеристики 3
• Устройство и принцип работы 3
• Устройство и принцип работы блока стабилизации однофазного 3
• R 6000 4
• В 1 вх 135 в и перегрузка на передней панели корпуса стабилизатора после успешного завершения тестирования происходит регулировка выходного напряжения и подключение нагрузки 4
• И штиль 4
• После включения автоматического выключателя сеть на передней панели изделия 4
• Принцип работы стабилизатора основан на автоматической коммутации выводов 4
• Процессор производит тестирование стабилизатора на исправность мигают 4
• Рис 1 внешний вид передней панели блока стабилизации 4
• Рис функциональная схема стабилизатора 4
• Силового трансформатора с помощью тиристорных ключей в зависимости от значения входного напряжения 4
• Стабилизатора ток блока силовых ключей и нагрузки и управляет блоком силовых ключей вентилятором принудитегьного охлаждения и узлом индикации который в свою очередь обеспечивает отображение на передней панели стабилизатора 4
• Узел управления и контроля отслеживает уровень входного и выходного напряжения 4
• Устройство и принцип работы блока коммутации 5
• Запрещается 6
• Защита нагрузки от низкого или высокго напряжения не производится защита нагрузки по току потребления осуществляется только автоматическим выключателем резерв 6
• Меры безопасности и предупреждения 6
• При использовании режима питания нагрузки непосредстсвенно от сети 6
• Подготовка к работе 7
• Э 0 ыф в 6 7
• Внимание 8
• Порядок работы 8
• Техническое обслуживание 8
• Возможные неисправности 9
• Гарантии изготовителя 9
• И методы их устранения 9
• Правила транспортирования и хранения 9
• Симптом 9

Похожие устройства

• Zanussi ZDV91400FA Инструкция по эксплуатации
• Sony VAIO VPCSB3Q9E Инструкция по эксплуатации
• Штиль R 27000-3 Инструкция по эксплуатации
• Sony VAIO VPCSB4M1R Инструкция по эксплуатации
• Remington Cordless Ladyshaver WDF4840 Инструкция по эксплуатации
• Штиль R 36000-3 Инструкция по эксплуатации
• Sony VAIO VPCSB4L1E Инструкция по эксплуатации
• Lenovo Flex 2-14 /59426408/ Инструкция по эксплуатации
• Штиль R 48000-3 Инструкция по эксплуатации
• Sony VAIO VPCSB4C5E Инструкция по эксплуатации
• Lenovo Flex X2-14 /59426404/ Инструкция по эксплуатации
• Sony VAIO VPCSB4A4E Инструкция по эксплуатации
• Штиль R 63000-3 Инструкция по эксплуатации
• Bosch WAY28541OE Инструкция по эксплуатации
• Sony VAIO VPCSB3Z9R Инструкция по эксплуатации
• Штиль R 81000-3 Инструкция по эксплуатации
• Russell Hobbs Cottage Cream 18256-70 Инструкция по эксплуатации
• Sony VAIO VPCSB3Z9E Инструкция по эксплуатации
• Штиль R 100K-3 Инструкция по эксплуатации
• Russell Hobbs Cottage Red 18257-70 Инструкция по эксплуатации

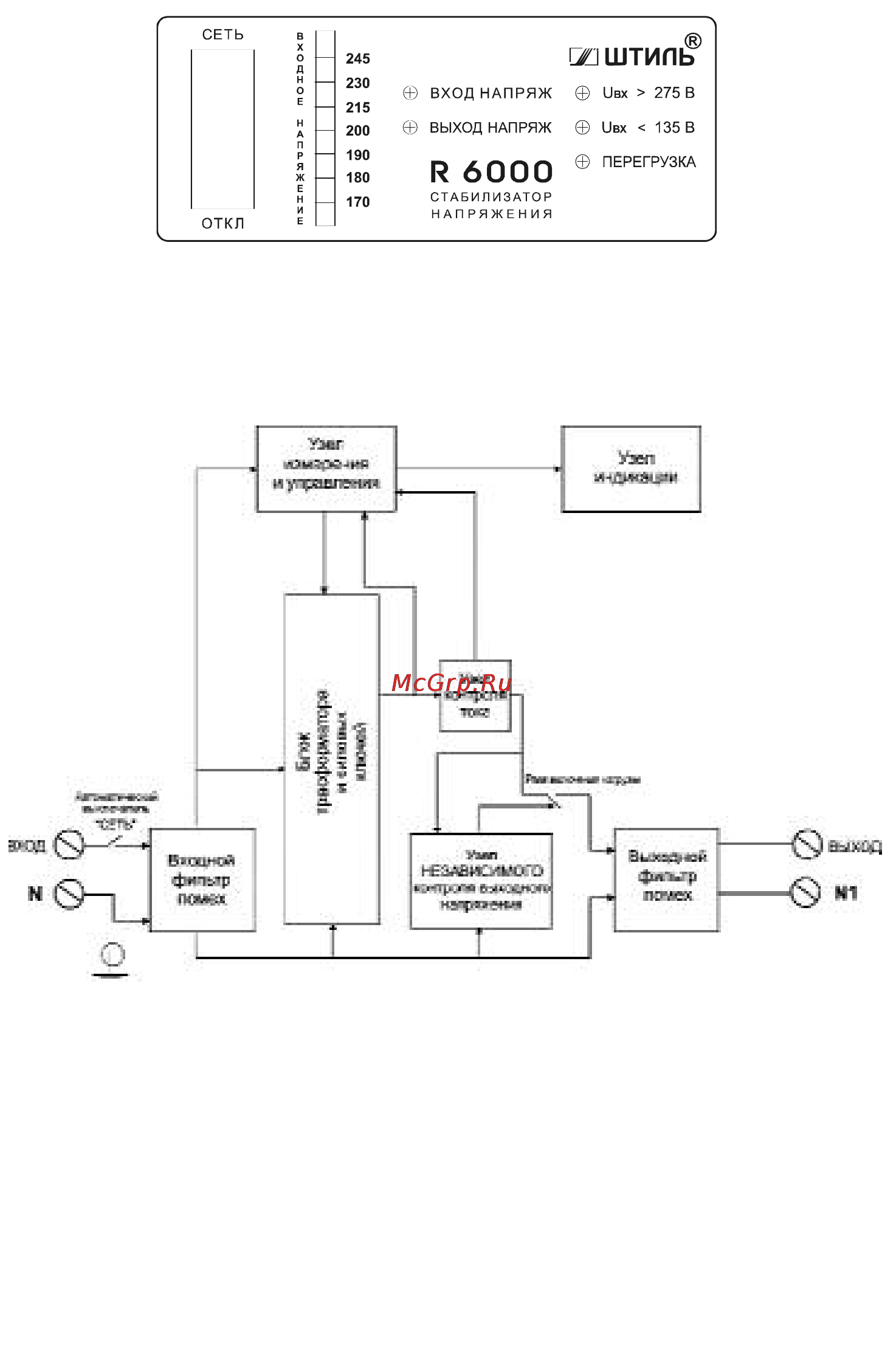

СЕТЬ X о 0 н о Е н 1 р ж н л ОТКЛ и штиль 245 230 215 200 190 ВХОД НАПРЯЖ ф ВЫХОД НАПРЯЖ 180 R 6000 170 СТАБИЛИЗАТОР НАПРЯЖЕНИЯ ф Овх 275 в ф ивх 135 В ф ПЕРЕГРУЗКА Рис 1 Внешний вид передней панели блока стабилизации Принцип работы стабилизатора основан на автоматической коммутации выводов силового трансформатора с помощью тиристорных ключей в зависимости от значения входного напряжения Рис 2 Функциональная схема стабилизатора После включения автоматического выключателя СЕТЬ на передней панели изделия процессор производит тестирование стабилизатора на исправность мигают индикаторы 1 вх 275 В 1 вх 135 В и ПЕРЕГРУЗКА на передней панели корпуса стабилизатора После успешного завершения тестирования происходит регулировка выходного напряжения и подключение нагрузки Узел управления и контроля отслеживает уровень входного и выходного напряжения стабилизатора ток блока силовых ключей и нагрузки и управляет блоком силовых ключей вентилятором принудитегьного охлаждения и узлом индикации который в свою очередь обеспечивает отображение на передней панели стабилизатора 5
