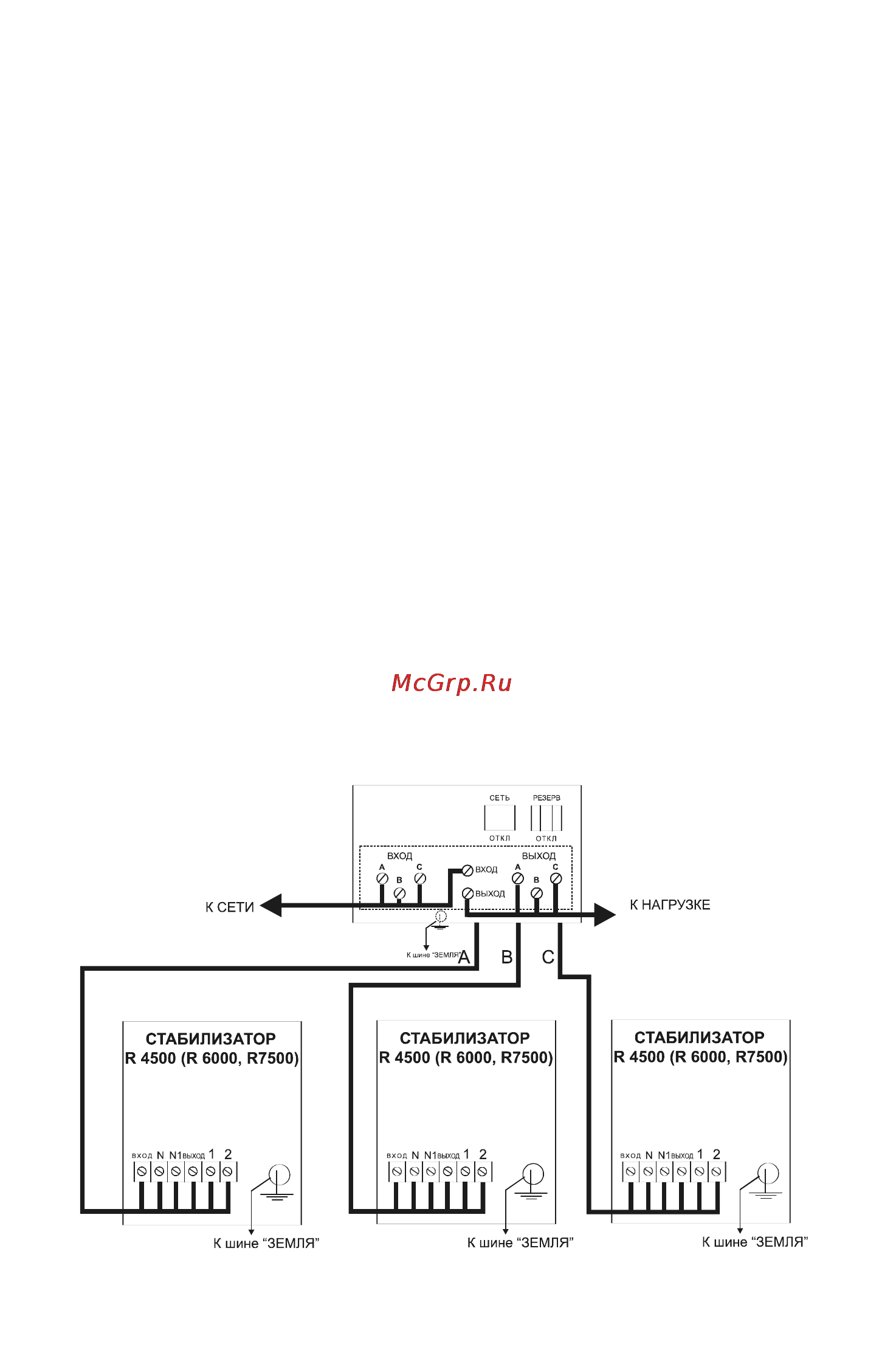

Во всех случаях выполнения работ связанных со вскрытием стабилизатора он должен быть отключен от сети Подготовка к работе После транспортирования при отрицательных температурах или повышенной влажности перед включением стабилизатор следует выдержать в нормальных климатических условиях в указанных условиях эксплуатации не менее 6 часов Стабилизатор устанавливается и эксплуатируется на горизонтальной твердой ровной поверхности пол стол стеллаж Для подключения изделия используется четырехпроводная линия Изделие подключается по схеме звезда 1 Произвести внешний осмотр изделия на предмет отсутствия повреждения корпуса 2 Изготовить кабели для подключения блока коммутации к сети к нагрузке четыре кабеля для заземления с сечением проводом не менее 6 мм2 3 Установить блоки стабилизации однофазные стабилизаторы и блок коммутации на ровной твердой поверхности в специально отведенном для них месте обеспечивающем свободный приток охлаждающего и отвод нагретого воздуха расстояние от стен потолка или окружающих предметов не менее 0 1 м свободный доступ к блоку коммутации и блокам стабилизации однофазным стабилизаторам для их подключения и проведения технического обслуживания 4 В целях безопасности проведения монтажных работ отключить питающую сеть 5 Установить автоматические выключатели СЕТЬ блоков стабилизации и автоматические выключатели СЕТЬ и РЕЗЕРВ блока коммутации в положение ОТКЛ 6 Заземлить изделия соединив контакты для заземления корпусов с шиной заземления Последовательное подключение блоков стабилизации и блока коммутации к шине Земля ЗАПРЕЩЕНО 7 Произвести подключение изделия в соответствии с рис 3 руководствуясь маркировками на кабелях выходящих из блока коммутации 4ыхп К НАГРУЗКЕ К СЕТИ СТАБИЛИЗАТОР R 4500 R 6000 Я7500 СТАБИЛИЗАТОР R 4500 R 6000 Я7500 СТАБИЛИЗАТОР R 4500 R 6000 R7500 вход И И1аьла 1 2 э 0 К шине ЗЕМЛЯ Ыф в 6 К шине ЗЕМЛЯ Рис 3 Схема подключения стабилизатора 8 К шине ЗЕМЛЯ
