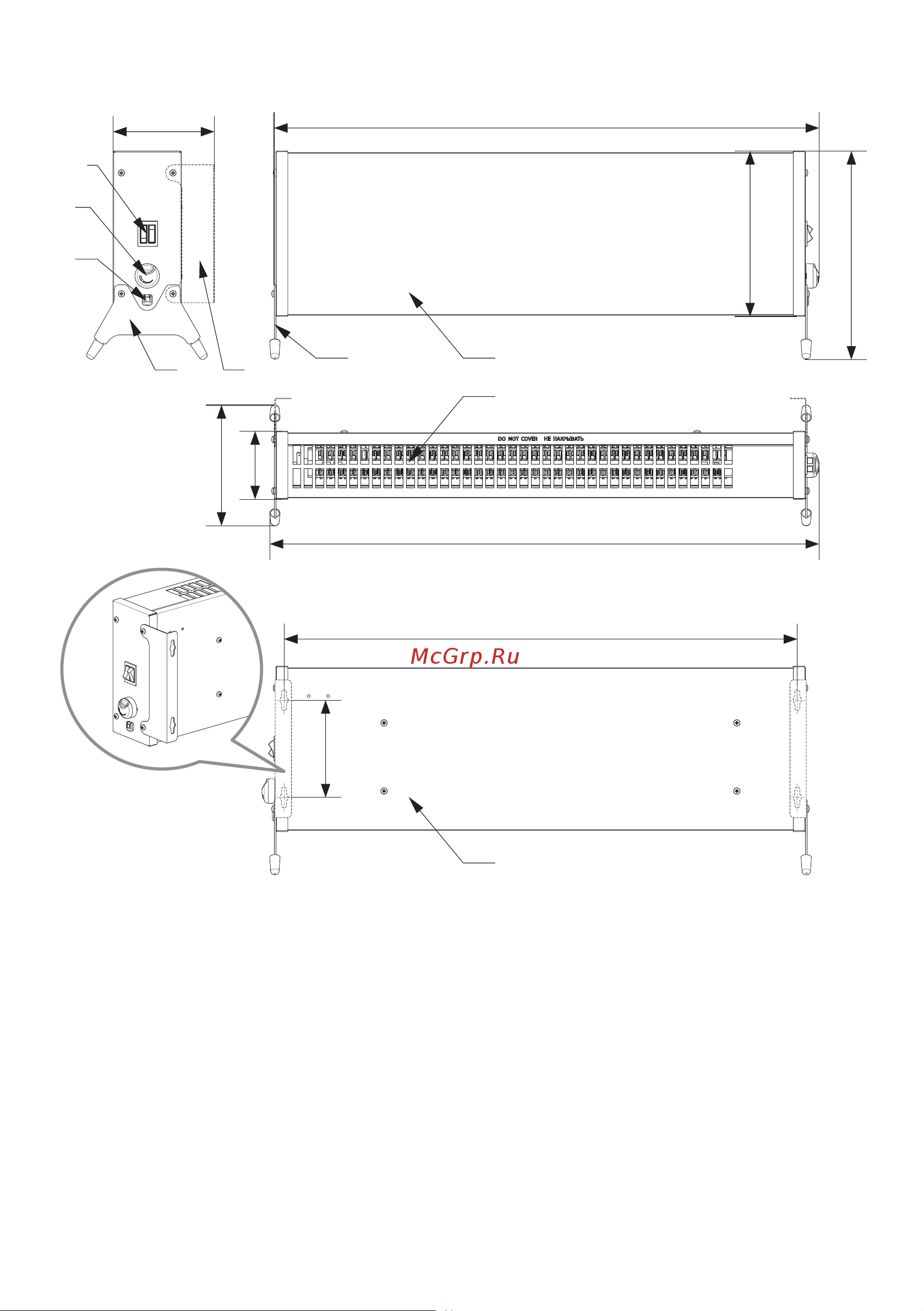

Рисунок 1. Габаритный чертёж и элементы конструкции электрического обогревателя.

1. Передняя панель корпуса, 2. Прорези для выхода нагретого воздуха, 3. Задняя панель корпуса, 4. Опора,

5. Настенный кронштейн, 6**. Рокерный переключатель, 7. Ручка термостата, 8. Вывод шнура питания (шнур с

вилкой условно не показаны).

* – Размер для модели 10МХ-12.

** – Один рокерный переключатель для модели 10МХ-12.

ОБРАТИТЕ ВНИМАНИЕ! Изготовитель постоянно работает над совершенствованием конвектора, в связи с этим

в вашем изделии могут быть изменения, не указанные в настоящем паспорте. Данные изменения могут

касаться комплектации, внешнего вида и конструкции отдельных узлов. При этом производитель гарантирует,

что изменения не ухудшают потребительские и эксплуатационные свойства изделия.

205

260

150

6**

125

633 (433*)

120

680 (480*)

670 (470*)
