5.7. Подключение конвектора к питающей сети производится шнуром питания 3х0,75мм с вилкой

Schuko (CEE 7/4, DIN 49441), обеспечивающей надёжное подключение к защитному проводнику (PE).

5.8. Конвектор имеет защитный термовыключатель, обеспечивающий автоматическое выключение

нагревателей при нагреве корпуса конвектора в контрольной точке до +70°С. После остывания

корпуса подача питания на нагреватели восстанавливается.

6. ПОДГОТОВКА К РАБОТЕ

6.1. Для нормальной работы конвектора необходимо обеспечить: расстояние до пола — не менее

50мм, до боковой стены — не менее 200 мм, свободное пространство над конвектором — не менее

200 мм.

6.2. Для эксплуатации конвектора в напольном варианте установите опоры на корпус с помощью

винтов из комплекта поставки. Для защиты напольного покрытия используйте специальные

резиновые колпачки из комплекта поставки.

6.3. Для монтажа конвектора на стене следует установить кронштейны на корпус конвектора (см.

рис.1) с помощью винтов из комплекта поставки.

6.4. На стене с помощью уровня и рулетки (линейки) разметьте отверстия. Межцентровые расстоя-

ния посадочных отверстий указаны на чертеже (см. рис. 1).

6.5. Для установки используйте дюбели для кирпичных и бетонных стен или шурупы для стен из

дерева и древесных материалов, для газосиликата (шлако-, керамзитоблоков) — специальный

крепёж. Просверлите отверстия, установите дюбели, вверните шурупы. Оставьте между стеной и

головкой шурупа около 2-3 мм. Навесьте конвектор на стену.

6.6. Подключите конвектор к бытовой электрической сети. Рекомендуется подключение к розеткам с

рабочим током 16А и проводкой с сечением жилы провода не менее 2,5мм .

XP1 - âèëêà ñ çàçåìëÿþùèì êîíòàêòîì

è øíóðîì 3õ0,75ìì

SA1 - ðîêåðíûé ïåðåêëþ÷àòåëü

SK1 - òåðìîâûêëþ÷àòåëü (òåðìîïðåäîõðàíèòåëü)

SK2 - òåðìîñòàò

X1 - êîíòàêò ïîäêëþ÷åíèÿ çàùèòíîãî çàçåìëåíèÿ

EK1 - íàãðåâàòåëüíûé ýëåìåíò

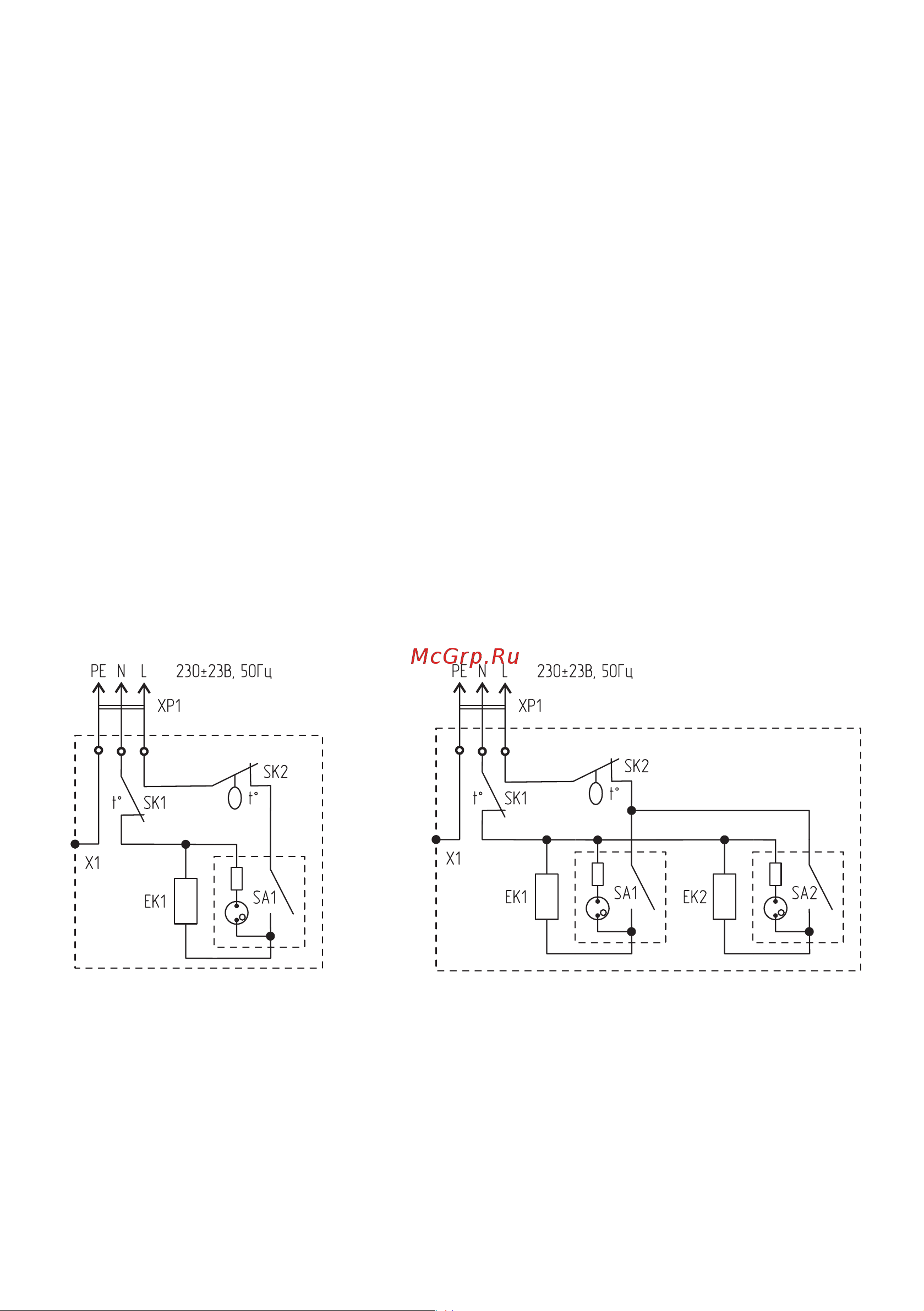

Рис. 2. Электрическая схема

конвектора 10МХ-12

Рис. 3. Электрическая схема

конвектора 15МХ-12, 20МХ-12

XP1 - âèëêà ñ çàçåìëÿþùèì êîíòàêòîì

è øíóðîì 3õ0,75ìì

SA1, SA2 - ðîêåðíûé ïåðåêëþ÷àòåëü

SK1 - òåðìîâûêëþ÷àòåëü (òåðìîïðåäîõðàíèòåëü)

SK2 - òåðìîñòàò

X1 - êîíòàêò ïîäêëþ÷åíèÿ çàùèòíîãî çàçåìëåíèÿ

EK1, EK2 - íàãðåâàòåëüíûé ýëåìåíò
