- 11 -

Руководство пользователя

АЭК «INTOIS COMFORT», «INTOIS COMFORT H»

«Интоис Комфорт»

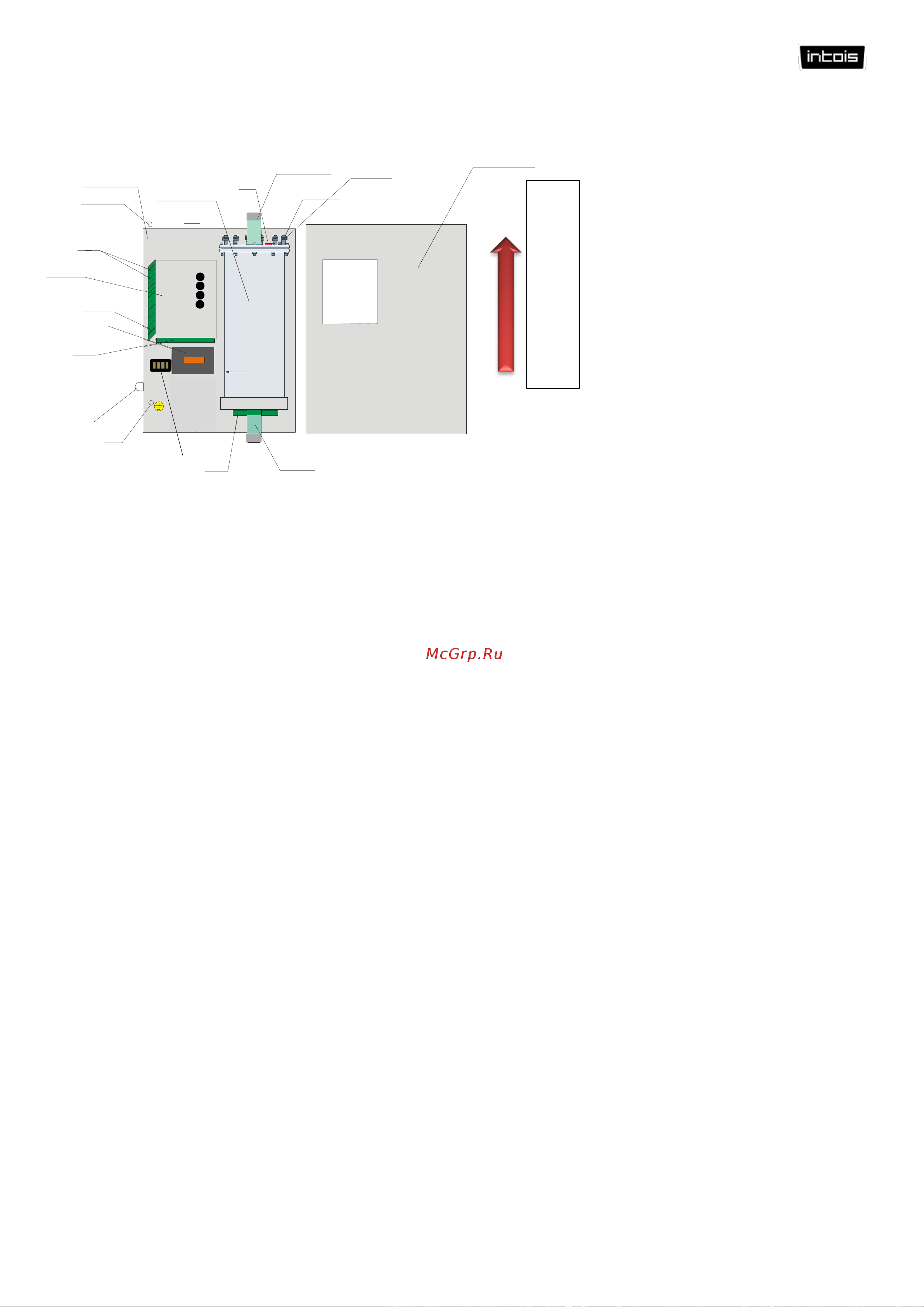

Рис. 2.1

1. ТЭНы.

2. Теплообменник.

3. Выходной патрубок прямой магистрали.

4. Входной патрубок обратной магистрали.

5. Крышка корпуса АЭК.

6. Задняя стенка корпуса АЭК.

7. Электромагнитный пускатель.

8. Колодка для подключения подводящих проводов однофазного и трёхфазного переменного тока 220/380В.

9. Подключение кабеля «земля».

10. Клеммник на плате контроллера для подключения насоса.

11. Блок симисторного управления.

12. Плата контроллера.

13. Клеммник на плате контроллера для подключения датчиков температуры.

14. Датчик температуры котла

15. Термореле 90 С

±5

16. Сальники для вводных кабелей и для проводов выносных датчиков

17. Блок Управления Котла

Направление движения

теплоносителя
