- 12 -
Руководство пользователя
АЭК «INTOIS COMFORT», «INTOIS COMFORT H»
«Интоис Комфорт Н» с циркуляционным насосом

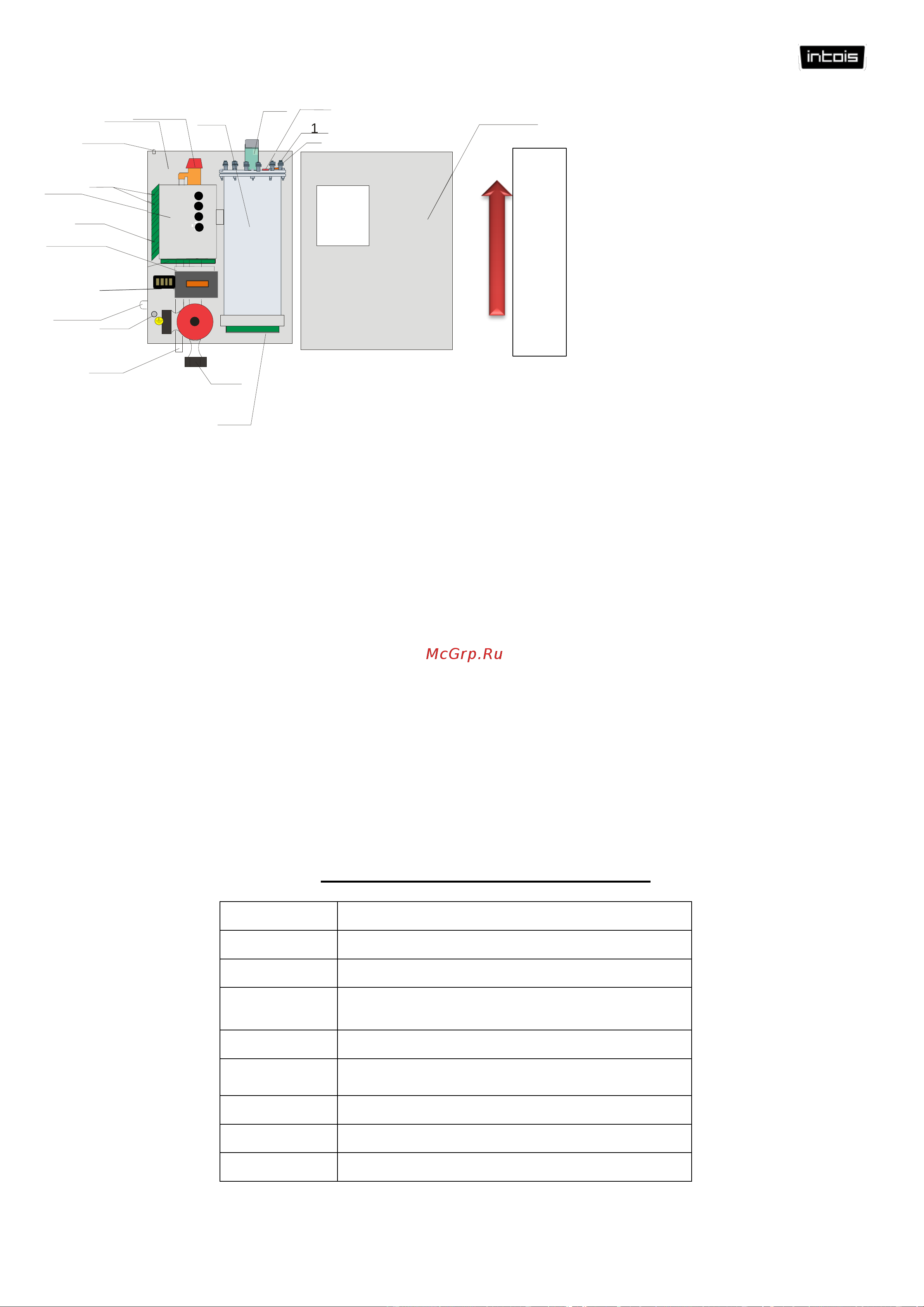

Рис. 2.2
1. ТЭНы.
2. Теплообменник.
3. Выходной патрубок прямой магистрали.
4. Входной патрубок обратной магистрали.
5. Крышка корпуса АЭК.
6. Задняя стенка корпуса АЭК.
7. Электромагнитный пускатель.
8. Колодка для подключения подводящих проводов однофазного и трёхфазного переменного тока 220/380В.
9. Подключение кабеля «земля».
10. Клеммник на плате контроллера для подключения насоса.
11. Блок симисторного управления.
12. Блок управления котлом.
13. Клеммник на плате контроллера для подключения датчиков температуры.
14. Трубка сбросного клапана
15. Датчик температуры котла
16. Термореле 90 С
о
±5
17. Сальники для вводных кабелей и для проводов выносных датчиков
18. Предохранительный, сбросной, клапан 3 bar
Теплообменник представляет собой цилиндрический сосуд с укреплёнными в нём электронагревателями (ТЭНами) и двумя
патрубками для подвода и отвода теплоносителя.
В верхней части теплообменника установлены термореле, датчик температуры теплоносителя.
Блок управления котлом (рис. 3) служит для автоматического управления процессом нагрева теплоносителя в теплообменнике,
контроля и поддержания заданной температуры в помещении. Он осуществляет полный контроль всех электронных устройств,
информирует о состоянии АЭК на панели управления, управляет работой силовых ключей (блок симисторного управления).
Магнитный пускатель служит для подключения напряжения переменного тока 220/380В на нагревательные элементы (ТЭНы) и
отключения их от сети при аварийной ситуации
.Клеммная колодка платы контроллера
t
kотла
Для датчика температуры котла
t
помещения
Для датчика температуры помещения
t
ГВС
Для датчика ГВС
Резерв
Для подключения внешних устройств (размыкание
контактов)
NL насос
Для подключения насоса
NL конт
Для подключения контактора
контактора
LNL трехход
Для подключения трехходового клапана
A
Вводная колодка для кабеля фазы А
N
Вводная колодка для нулевого кабеля
17
17
1
2
3
5
4
6
7
8
12
10
13
15
16
14
18
Направление движения
теплоносителя
11
