21

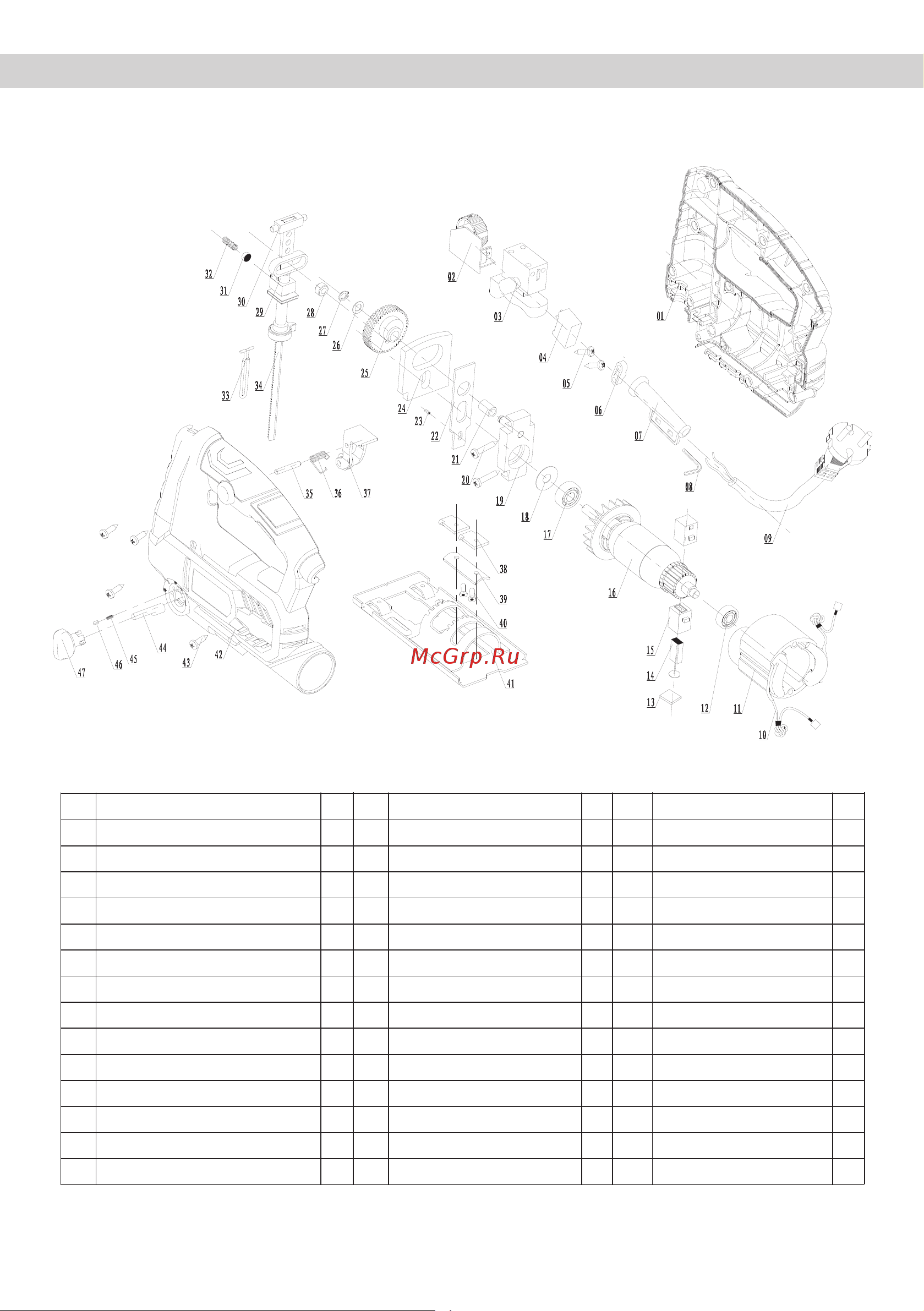

Лобзик электрический BJS80
1 Полукорпус правый 1
2 Регулятор скорости 1
3 Выключатель 1
4 Конденсатор 1
5 Винт 2
6 Зажим 1
7 Муфта резиновая 1
8 Ключ шестигранный 1
9 Кабель 1
10 Индуктор 2
11 Статор 1
12 Подшипник 607 1
13
Крышка щётки электрической
2
14 Щётка электрическая 2
15 Щёткодержатель 2
16 Ротор 1
17 Подшипник 608 1
18 Пыльник 1
19
Держатель алюминиевый
1
20 Винт 2
21 Подшипник игольчатый 1
22 Пластина подъёмная 1
23 Штифт цилиндрический 1
24 Балансир 1
25 Шестерня большая 1
26 Шайба плоская 1
27 Шайба пружинная 1
28 Колесо направляющее 1
29 Шток (часть) 1
30 Подшипник штока 1
31 Седло пружины 1
32 Пружина 1
33 Ограничитель 1
34 Пилка 1
35
Штифт цилиндрический
1
36 Пружина 1
37 Ролик направляющий 1
38 Регулятор угла 2
39 Держатель 1
40 Винт 2
41 Подошва 1
42 Линейка 1
43 Полукорпус левый 1
44 Винт 11
