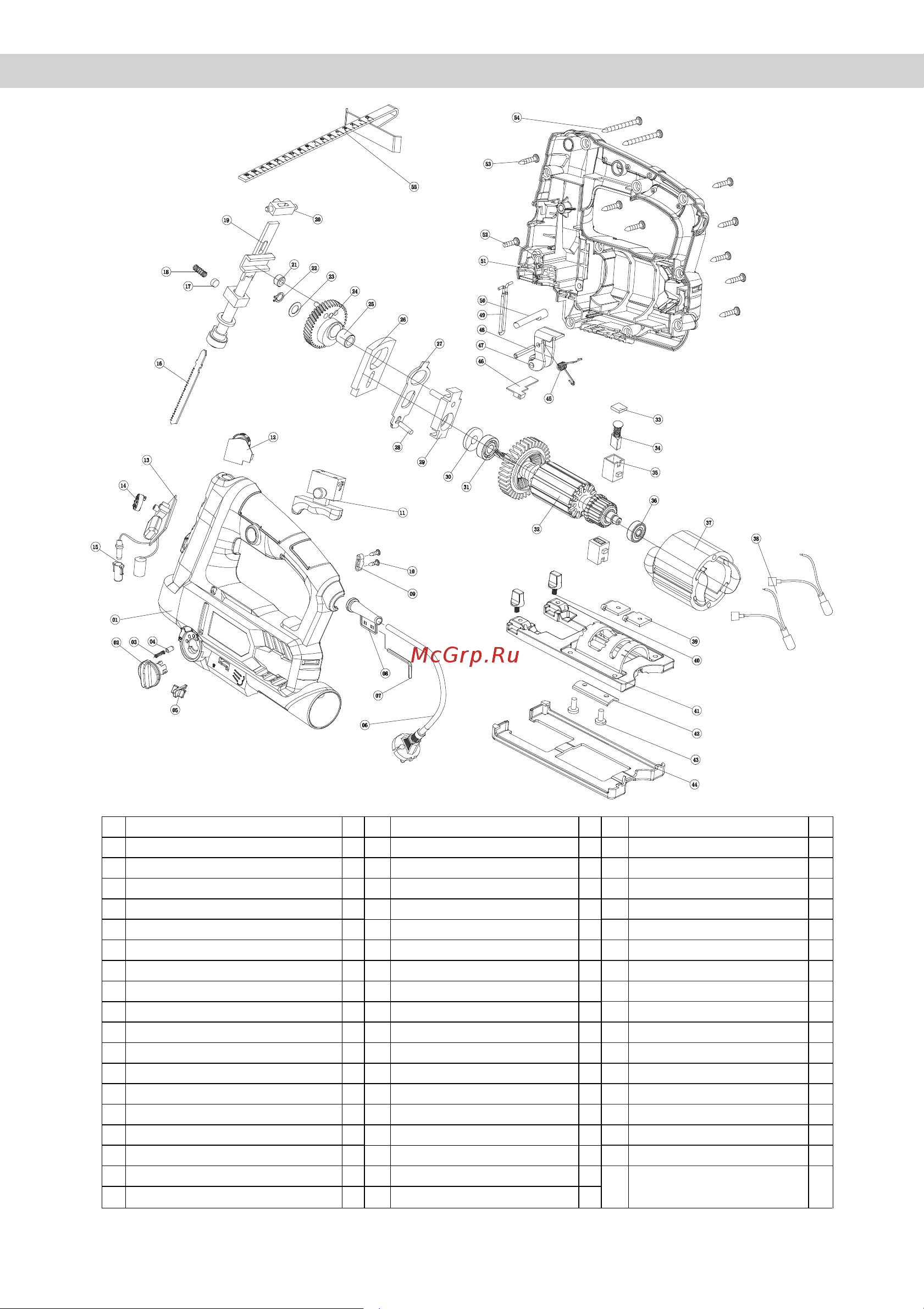

Лобзик электрический BJS100
1 Полукорпус левый 1
2 Кнопка маятника 1
3 Пружина маятника 1
4 Штифт 1
5 Выключатель обдува 1
6 Кабель с вилкой 1
7 Ключ шестигранный 1
8 Муфта резиновая 1
9 Зажим кабельный 1
10 Винт 2
11 Винт 1
12
Регулятор скорости 1
13 Светодиод (комплект) 1
14 Кнопка выключения светодиода 1
15 Крышка светодиода 1
16 Пилка
17 Седло пружины 1
18 Пружина 1
19 Хвостовик 1
20 Направляющая 1
21 Шкив натяжной 1
22 Кольцо стопорное 1
23 Шайба 1
24 Шестерня большая 1
25 Подшипник игольчатый 1
26 Балансир 1
27 Пластина маятника 1
28 Штифт 4x13.5 1
29 Стойка 1
30 Пылезащита 1
31 Подшипник 608 1
32 Ротор 1
33 Корпус щётки электрической 2
34 Щётка электрическая 2
35 Пластина прижимная 2
36 Подшипник 607 1
37 Статор 1
38 Индуктор 2
39 Регулятор угла 2
40 Винт M4X14 2
41 Подошва 1
42 Держатель 1
43 Винт 2
44 Крышка опоры 1
45 Пружина маятника 1
46 Пластина направляющая 1
47 Ролик направляющий 1
48 Штифт 4x25 1
49 Шток 1
50 Штифт маятника 1
51 Полукорпус правый 1
52 Винт 1
53 Винт 10
54 Винт 2
55 Линейка 1
