4
Стабилизатор ШТИЛЬ R 9000-3Р Руководство по эксплуатации

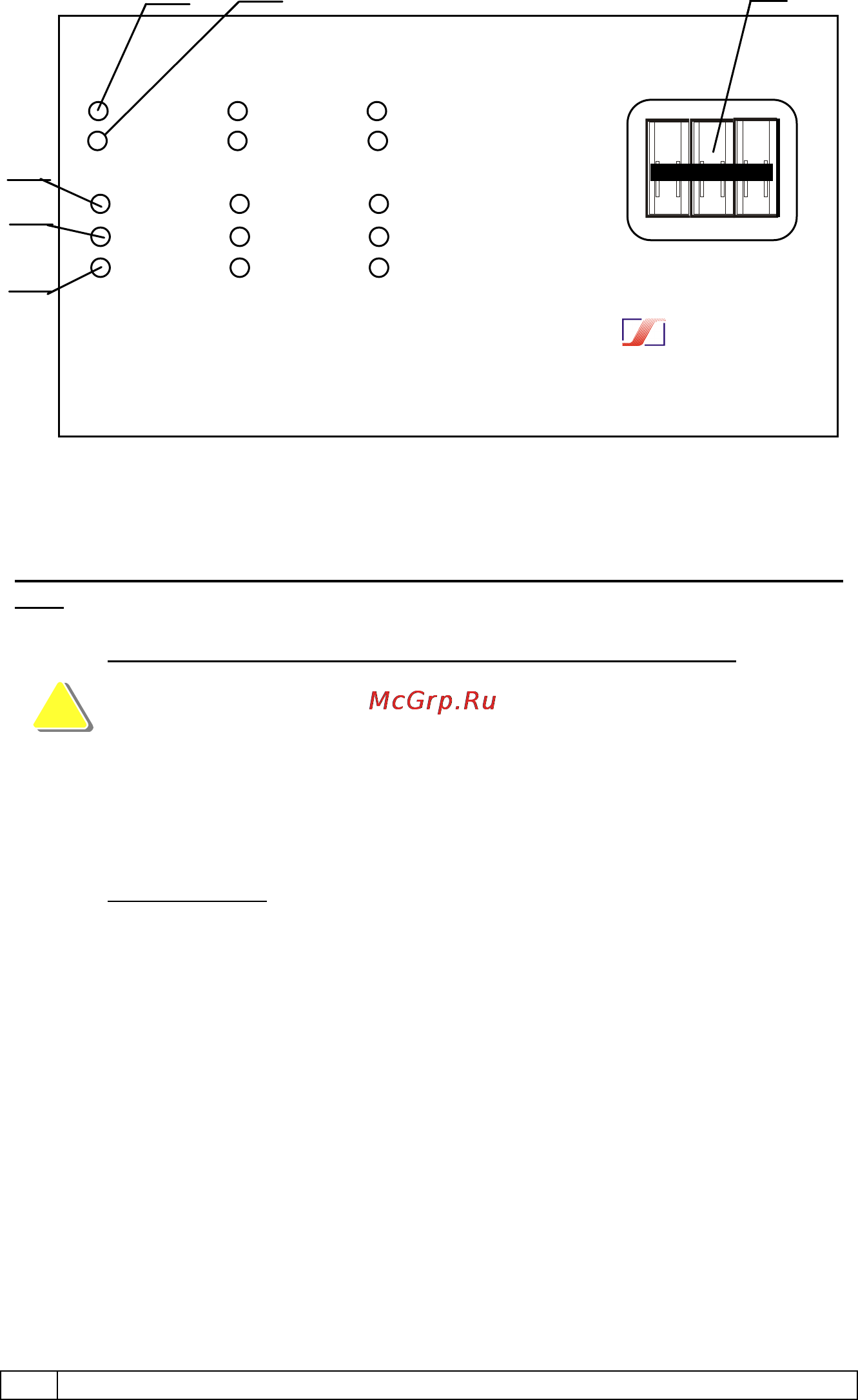

Рисунок 4.1 Передняя панель стабилизатора
4.2 Принцип работы
Каждый канал стабилизации работает независимо от других кана-
лов.
Каналы стабилизации соединены по схеме «звезда».
Отключение канала стабилизации, т.е. выходное напряжение
канала становится равным нулю, при его перегрузке (превыше-
нии предельной мощности нагрузки канала), а также при вход-
ном напряжении менее минимального или более максимального допусти-
мых значений, указанных в технических характеристиках для одного ка-
нала стабилизации происходит независимо от других каналов!
При отсутствии одной из фаз отключится только «ВЫХОД
С КОНТРОЛЕМ ФАЗ».
Каждый канал стабилизатора напряжения функционирует сле-
дующим образом:
При включении стабилизатора схема управления канала включа-
ет силовой ключ, соединяющий выход канала стабилизации с отводом
трансформатора канала стабилизации на минимальное напряжение, а
затем, анализируя выходное напряжение канала, схема управления ка-
нала поочередно включает силовые ключи на увеличение напряжения до
тех пор, пока выходное напряжение канала не достигнет номинального
значения.
Стабилизация выходного напряжения канала производится таким
образом, что при увеличении выходного напряжения канала за допусти-
мые пределы схема управления канала вырабатывает команду на пере-
ключение соответствующего силового ключа на уменьшение выходного
напряжения канала и наоборот.
Если Uвх канала стабилизации больше 145 В, но меньше 265 В,
светятся два зеленых индикатора канала стабилизации ВХОД НАПРЯЖ и
ВЫХОД НАПРЯЖ.
!
!
ШТИЛЬ
R 9000-3Р
СТАБИЛИЗАТОР НАПРЯЖЕНИЯ
СЕТЬ
ОТКЛ
3
4
6
5
1
ВХОД Н
ПРЯЖ
ВЫХОД Н
ПРЯЖ
U
в х
< 2 6 5 В
П Е Р Е Г Р У
З
К А
АВТОМАТИЧЕСКОЕ ОТКЛЮЧЕНИЕ
В
С
2
ШТИЛЬ
R 9000-3Р
СТАБИЛИЗАТОР НАПРЯЖЕНИЯ
СЕТЬ
ОТКЛ
3
4
6
5
1
ВХОД Н
ПРЯЖ
ВЫХОД Н
ПРЯЖ
U
в х
> 2 6 5 В
П Е Р Е Г Р У
З
К А
U
в х
< 1 4 5 В
АВТОМАТИЧЕСКОЕ ОТКЛЮЧЕНИЕ
В
С
2
