11
7. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ
УПРАВЛЕНИЯ

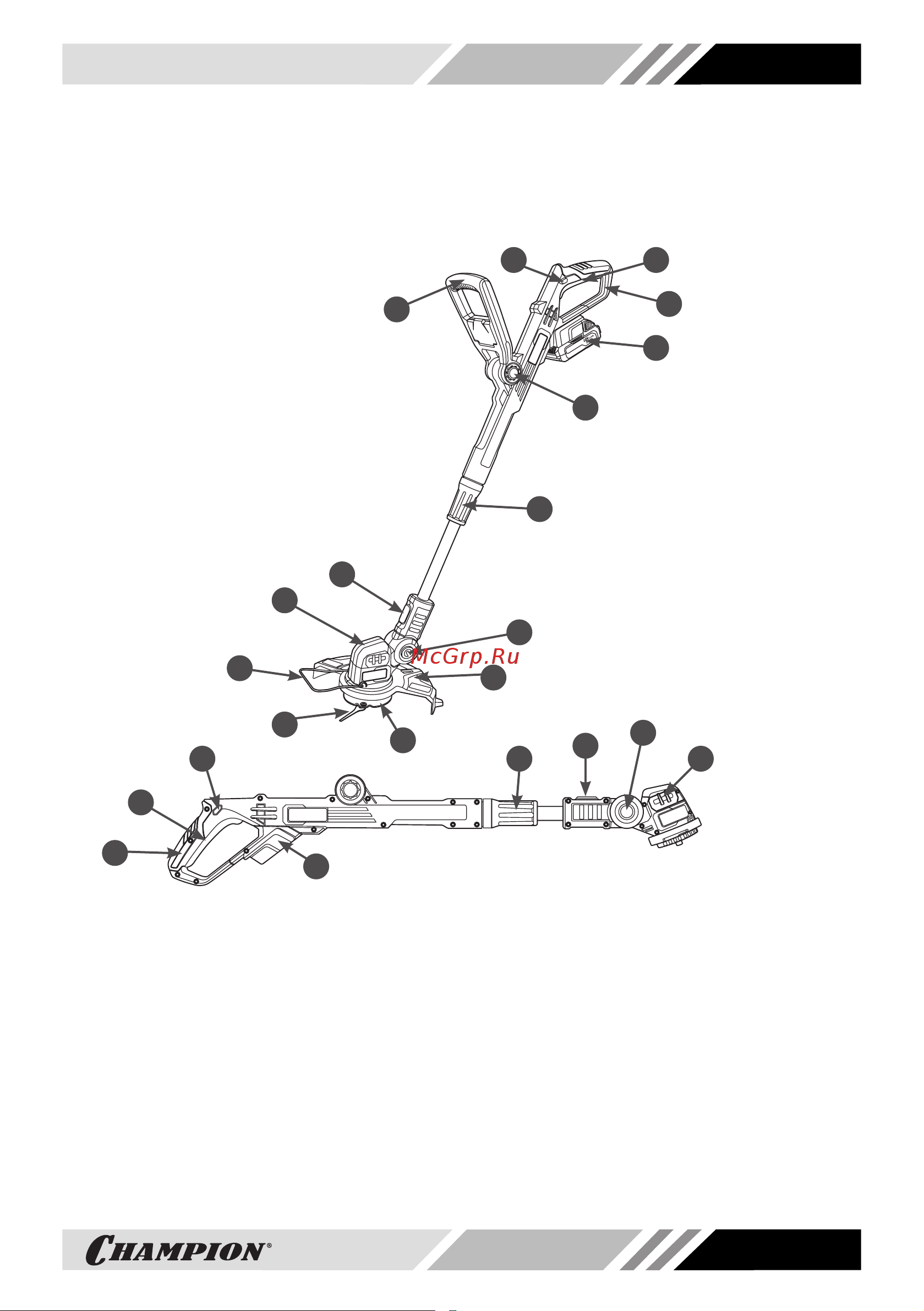

Рис. 1 Основные узлы и органы управления
1. Рычаг включения
2. Кнопка блокировки рычага включения
3. Рукоятка задняя
4. Аккумулятор (в комплект поставки не входит)
5. Зажим муфты соединительной
6. Кожух защитный
7. Адаптер крепления ножа
8. Скоба ограничительная
9. Нож
10. Корпус двигателя
11. Кнопка блокировки положения электродвигателя
в вертикальной плоскости (с левой стороны)
12. Кнопка блокировки положения электродвигателя
в радиальном направлении
13. Рукоятка передняя
14. Фиксатор положения передней рукоятки
15. Отсек аккумуляторный
Основные узлы и органы управления триммера показаны на Рис. 1
ПРИНЦИП РАБОТЫ ТРИММЕРА
Крутящий момент от вращающегося якоря электродвигателя передается ножу через
адаптер. При контакте вращающегося с большой скоростью ножа с травой происходит
ее срезание.
4
1
3
2
5
13
14
7
6
8
9
10
11
12
5 10
11
12
1
3
2
15
