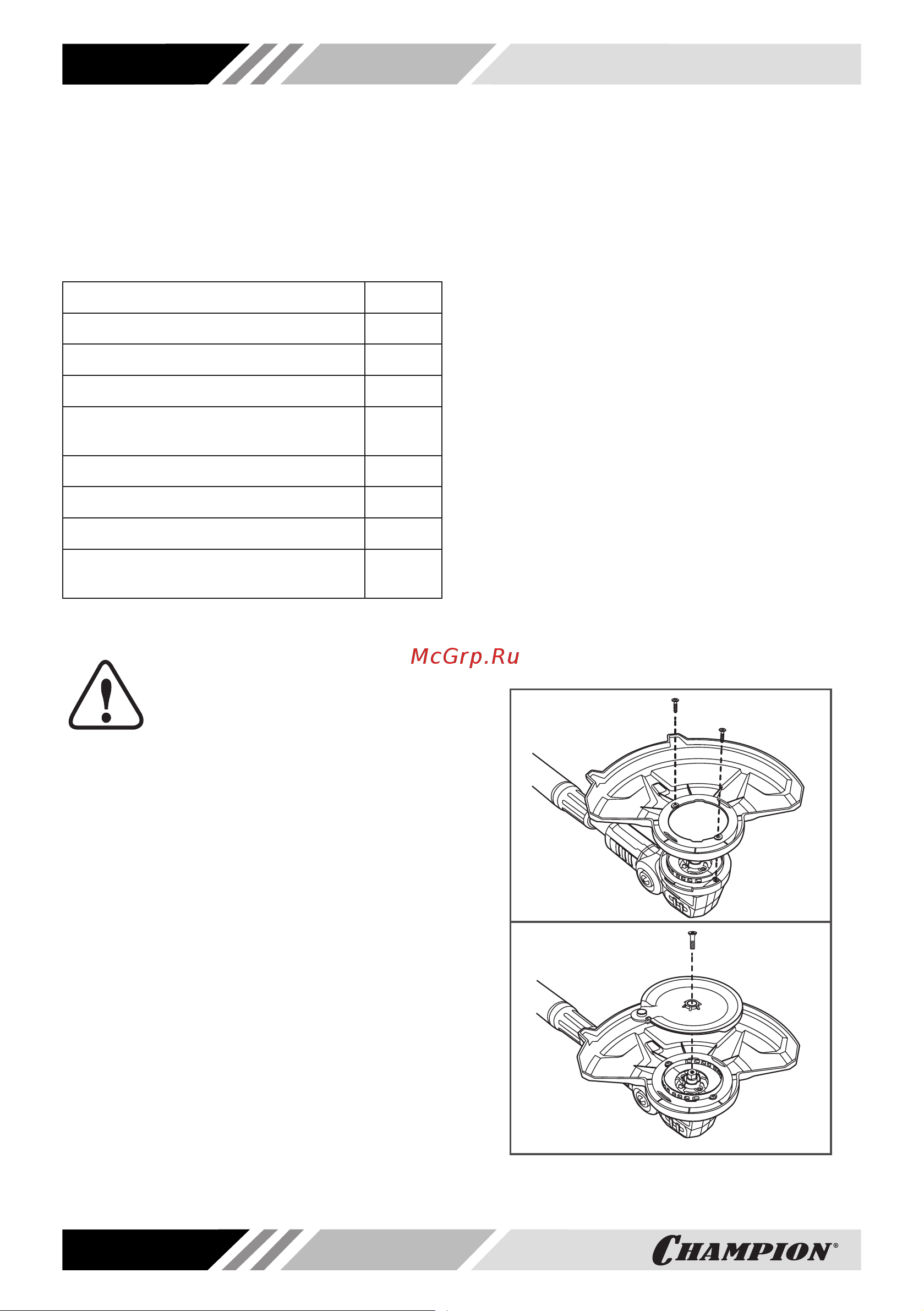

![Champion TB1811 18 В, 2 А*ч TB1821 [12/24] Сборка](/views2/1917133/page12/bgc.png)
12
8. СБОРКА
КОМПЛЕКТНОСТЬ
Комплектность устройства приведена в
Таблице 1.
ТАБЛИЦА 1. Комплектность устройства
Наименование Кол-во
Устройство 1 шт.
Руководство по эксплуатации 1 шт.
Кожух защитный 1 шт.
Рукоятка передняя с комплек-
том запасных ножей (20 шт.)
1 шт.
Адаптер ножа 1 шт.
Скоба ограничительная 1 шт.
Винт крепления адаптера 1 шт.
Винты крепления защитного
кожуха
2 шт.
Аккумулятор и зарядное устройство в
комплект поставки не входят.
ПРИМЕЧАНИЕ!
Производитель оставляет
за собой право без предвари-
тельного уведомления вно-
сить изменения в комплектность.
Устройство поставляется в практически
собранном состоянии.
Для окончательной сборки устройства
выполните следующее:
1. Извлеките из упаковки содержимое.
Распакуйте все детали и положите их
на ровную устойчивую поверхность.
Удалите все упаковочные материалы.
Убедитесь, что содержимое упаковки
соответствует комплектности устрой-
ства, а повреждения отсутствуют.
При обнаружении некомплектности
или повреждений обратитесь в тор-
гующую организацию, где приобрели
устройство.
2. Установите защитный кожух и адап-
тер крепления ножа.
3. Установите нож.
4. Установите ограничительную скобу и
переднюю рукоятку.
5. Зарядите аккумулятор и установите
его в аккумуляторный отсек.
УСТАНОВКА ЗАЩИТНОГО
КОЖУХА И АДАПТЕРА
КРЕПЛЕНИЯ НОЖА
Переверните триммер (Рис. 2). Установи-
те защитный кожух на головку двигателя.
Закрепите кожух 2 винтами. Закрепите
адаптер крепления ножа винтом.
УСТАНОВКА И СНЯТИЕ НОЖА
Поместите большое отверстие в ноже на
кронштейн ножа и потяните нож наружу
так, чтобы ось кронштейна совместилась
с малым отверстием ножа (Рис. 3). Для
снятия ножа подтолкните его к центру
адаптера так, чтобы ось кронштейна со-
вместилась с большим отверстием. За-
тем снимите нож.
Рис. 2 Установка защитного кожуха и
адаптера крепления ножа
