MAGYARhu

106

• Csak akkor adjon fel akkuegységet, ha annak

háza sértetlen és abból nem lép ki folyadék.

Feladáshoz vegye ki az akkuegységet a gépből.

Biztosítsa az érintkezők rövidzárlat elleni

védelmét (pl. ragasztószalaggal).

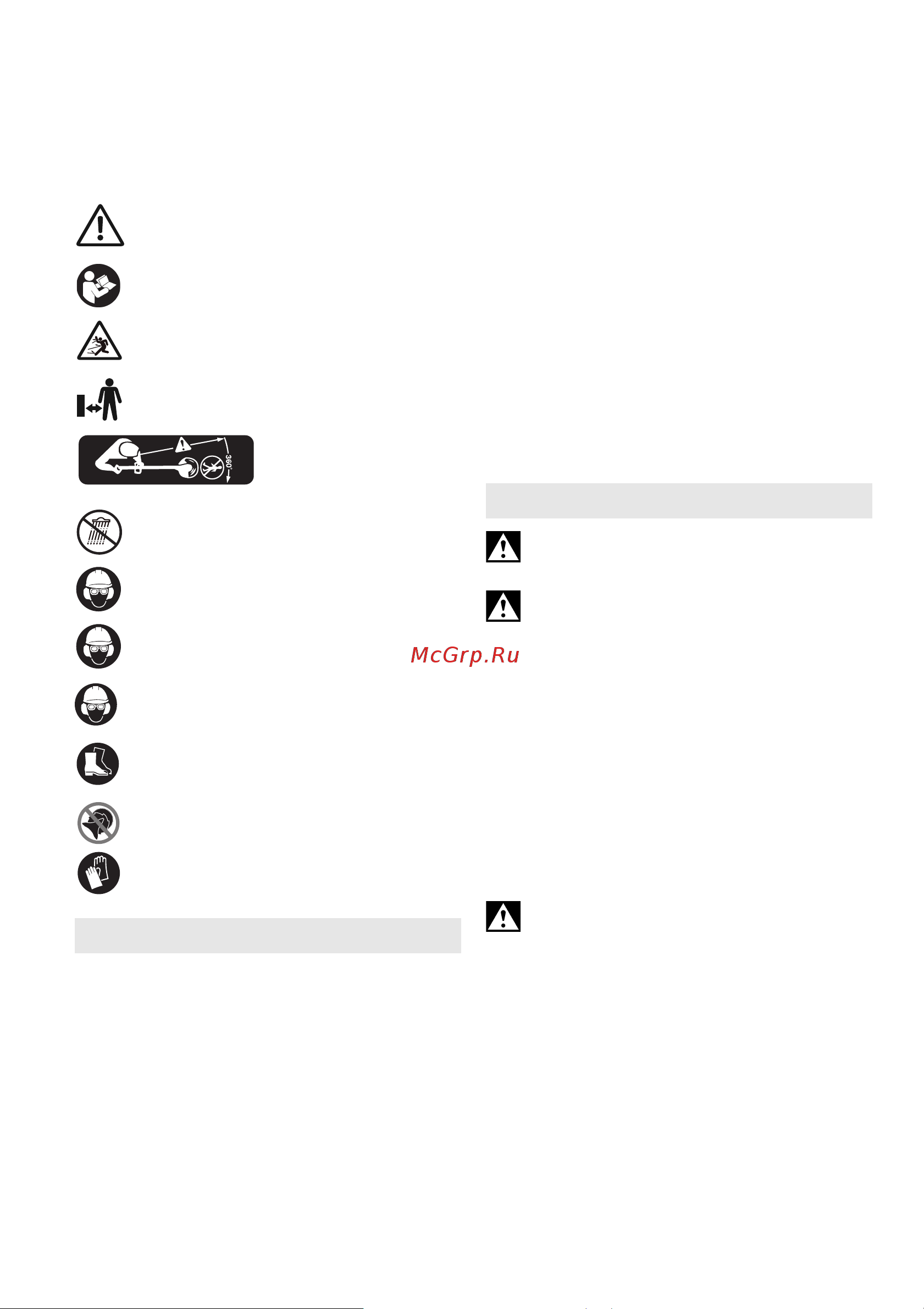

4.7 Szimbólumok

FIGYELMEZTETÉS – Általános

veszélyhelyzet!

Olvassa el a használati útmutatót.

Figyeljen arra, hogy az elrepülő idegen

testek miatt senki ne sérüljön meg. Másokat

tartson távol.

Tartsa a közelben tartózkodó személyeket

és háziállatokat biztonságos távolságban a

berendezéstől.

Másokat tartson távol. Más

személyektől és a

tárgyaktól tartson legalább

15 m távolságot.

Óvja a készüléket a nedvességtől. Ne tegye

ki eső hatásának.

Viseljen szemvédőt.

Viseljen fülvédőt. Az erős zajszint

halláskárosodást okozhat.

Viseljen fejvédőt, ha leeső alkatrészek miatti

kockázat áll fenn.

Viseljen csúszásmentes lábvédőt.

Ne használjon fém kést és fém fűrészlapot.

Viseljen kesztyűt.

Lásd a 2. és 3. oldalt.

1 rúd (kétrészes)

2markolat

3 felfüggesztési pont

4markolat

5kapcsolóreteszelés

6 kapcsoló (be- és kikapcsolás, fordulatszám

beállítás)

7 akkuegység-kireteszelés

8 a kapacitáskijelző nyomógombja *

9 akkuegység *

10 kapacitás- és figyelmeztető kijelző *

11 A nyíl jelzi a vágófej forgásirányát

12 szálvágó (FIGYELMEZTETÉS! Sérülésveszély

az éles vágóélek miatt)

13 védőburkolat

14 vágódamilfej

15 növényvédő kengyel

16 damil (vágódamil)

17 sapka (a vágódamilfejnél)

18 alaptest (a vágódamilfejnél)

19 kireteszelő gomb

20 szárnyas csavar

21 csavarhúzó

22 csavarok (a védőbura felhelyezéséhez)

23 perem (védőbura)

24 hajtótengely

25 furat (a hajtótengely reteszeléséhez)

26 imbuszkulcs

27 a markolat csavarjai

28 furatok (a növényvédő kengyel

felhelyezéséhez)

29 vállheveder

30 karabinerkampó

* kiviteltől függően

VIGYÁZAT! Kapcsolja ki a gépet és vegye ki

az akkuegységet (9). A nem kívánt beindulás

súlyos sérüléseket okozhat. A gépnek le kell állnia.

VIGYÁZAT! Sérülésveszély az éles vágóélek

miatt a szálvágón (12). Viseljen védőkesztyűt.

6.1 A rúd (1) összeszerelése / szétszerelése

(B-jelű ábra)

Összeszerelés:

1. Dugja össze úgy a rudakat, hogy a kireteszelő

gomb (19) bekattanjon.

2. Húzza meg a szárnyas csavart (20).

Szétszerelés (szállítás / tárolás esetén):

1. Lazítsa meg a szárnyas csavart (20).

2. Nyomja meg a kireteszelő gombot (19) és ezzel

egyidőben húzza szét a rudakat.

6.2 A védőburkolat (13) felhelyezése (C-jelű

ábra)

VIGYÁZAT! Sérülésveszély a szálvágó (12)

éles vágóéle miatt. Viseljen védőkesztyűt.

1. Helyezze fel a védőburkolatot (13) a peremre

(23).

2. Csavarja be a csavarokat (22) a csavarhúzóval

(21) és húzza meg erősen.

6.3 A vágódamilfej (14) felhelyezése /

levétele (D-jelű ábra)

Felhelyezés

1. Reteszelje a hajtótengelyt (24):

- dugja a szállított imbuszkulcsot (26) a furatba

(25).

- Forgassa el kézzel a hajtótengelyt (24) annyira,

hogy be tudja tolni az imbuszkulcsot (26) és a

hajtótengely már nem forogjon tovább.

2. Az ábrán látható módon csavarja rá a

vágódamilfejet (14) az óramutató járásával

ellentétesen és kézzel húzza meg.

5. Áttekintés

6. Üzembe helyezés
