ITALIANO it
39
contatti dai cortocircuiti (ad esempio isolandoli
con del nastro adesivo).

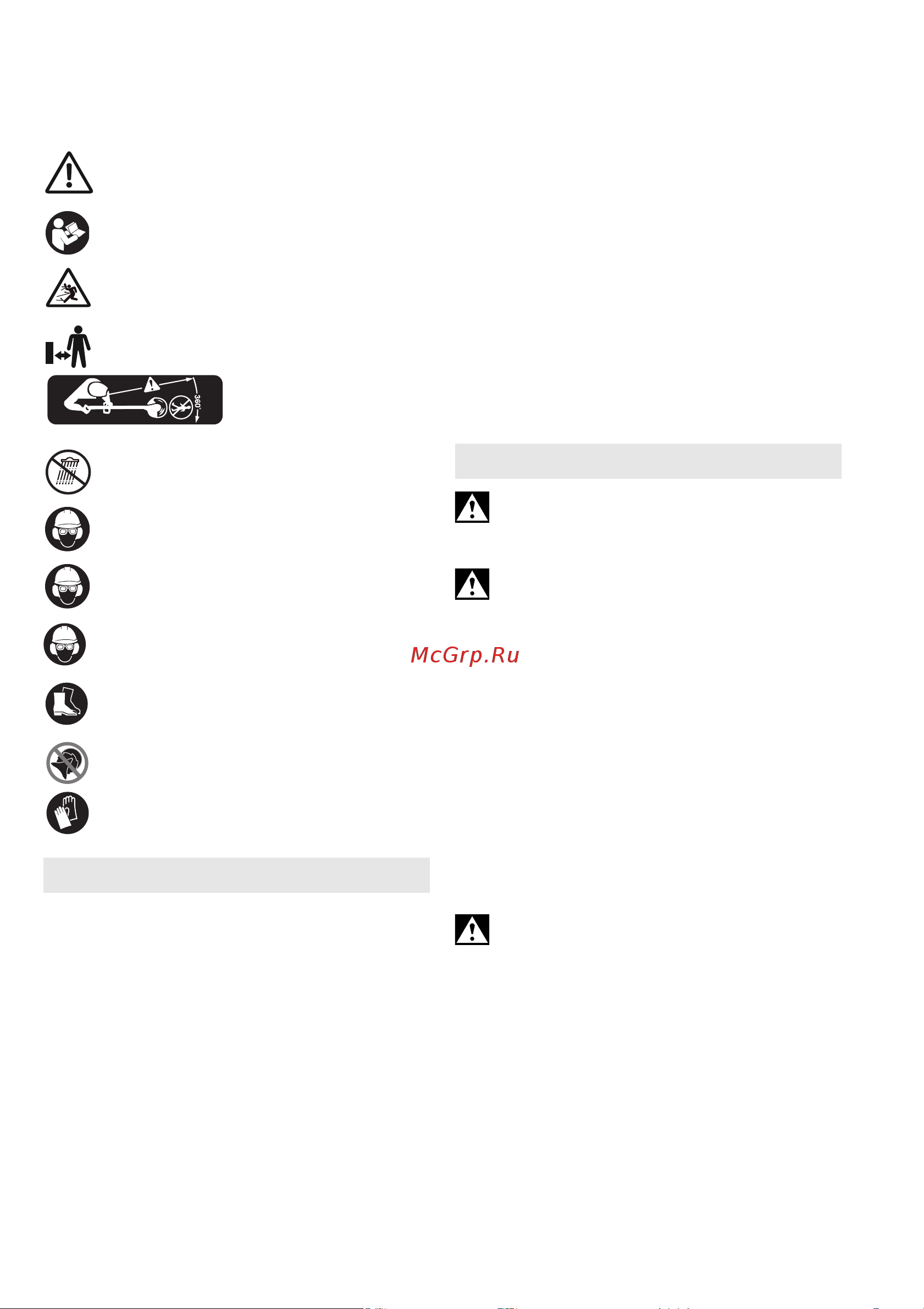

4.7 Simboli
AVVERTENZA – Pericoli generici!
Leggere le istruzioni per l'uso.
Assicurarsi che nessuno possa essere ferito
dalla proiezione di eventuali corpi estranei.
Tenere lontano le persone estranee.
Tenere le persone e gli animali domestici a
debita distanza dal dispositivo.
Tenere lontano le persone
estranee. Mantenere una
distanza minima di 15 m da
altre persone e oggetti.
Proteggere il dispositivo dall'umidità. Non
esporre alla pioggia.
Indossare occhiali protettivi.
Indossare protezioni acustiche. L'effetto di
un'intensità acustica elevata può
danneggiare l'udito.
Indossare una protezione per il capo se è
presente il rischio di caduta di oggetti.
Indossare una protezione per i piedi
antiscivolo.
Non utilizzare lame metalliche.
Indossare i guanti.
Vedere le pagine 2 e 3.
1Asta (a due pezzi)
2Impugnatura
3Punto di aggancio
4Impugnatura
5 Blocco interruttore
6 Interruttore (accensione/spegnimento,
regolazione numero di giri)
7 Sbloccaggio batteria
8 Tasto dell'indicatore di capacità *
9 Batteria *
10 Indicatore di capacità e del livello di carica *
11 La freccia indica il senso di rotazione della testa
del filo
12 Troncatore filo (AVVERTENZA! Pericolo di
lesioni a causa del tagliente affilato)
13 Carter di protezione
14 Testa del filo
15 Staffa di protezione per piante
16 Filo (filo di taglio)
17 Cappuccio (della testa del filo)
18 Corpo base (della testa del filo)
19 Pulsante di sbloccaggio
20 Vite ad alette
21 Giravite
22 Viti (per il montaggio del carter di protezione)
23 Flangia (carter di protezione)
24 Albero motore
25 Foro (per bloccare l’albero motore)
26 Chiave a esagono incassato
27 Viti dell’impugnatura
28 Fori (per il montaggio della staffa di protezione
per piante)
29 Cinghia a spalla
30 Moschettone
* in base alla dotazione
AVVERTENZA! Spegnere l'apparecchio e
rimuovere la batteria (9). L’avviamento
indesiderato può causare gravi lesioni. La
macchina deve rimanere ferma.
AVVERTENZA! Pericolo di lesioni dovuto al
bordo di taglio affilato del troncatore del filo
(12). Indossare i guanti di protezione.
6.1 Montare / smontare l’asta (1) (fig. B)
Montaggio:
1. Inserire le estremità dell'asta l’una nell’altra in
modo da innestare il pulsante di sbloccaggio
(19).
2. Stringere la vite ad alette (20).
Smontaggio (per trasporto / stoccaggio):
1. Allentare la vite ad alette (20).
2. Premere il pulsante di sbloccaggio (19) e
contemporaneamente separare le estremità
dell'asta l’una dall’altra.
6.2 Applicare il carter di protezione (13) (fig.
C)
AVVERTENZA! Pericolo di lesioni dovuto al
bordo di taglio affilato del troncatore del filo
(12). Indossare i guanti di protezione.
1. Applicare il carter di protezione (13) sulla flangia
(23).
2. Avvitare le viti (22) con il giravite (21) e serrare a
fondo.
6.3 Applicare / rimuovere la testa del filo (14)
(fig. D)
Applicazione
1. Bloccare l’albero motore (24):
- Inserire la chiave a esagono incassato (26),
fornita in dotazione, nel foro (25).
- Ruotare l’albero motore (24) a mano fino a
quando si può spingere la chiave (26) e non è
più possibile ruotare l’albero motore.
2. Come illustrato, avvitare la testa del filo (14) in
senso antiorario e stringere a mano.
5. Panoramica generale
6. Messa in funzione
