Arctic Accelero Twin Turbo 690 [2/2] Порядок отсоединения pci e
3 4
6
8 9
11
7
5
1
2
10
(A)
(C)
(D)
(B)
X
1
4
2 3
(2)
(1)
(3)
(5)
(6)
(4)
(7)
(9)
(10)
(8)
(13)
(14)
(12)
(11)

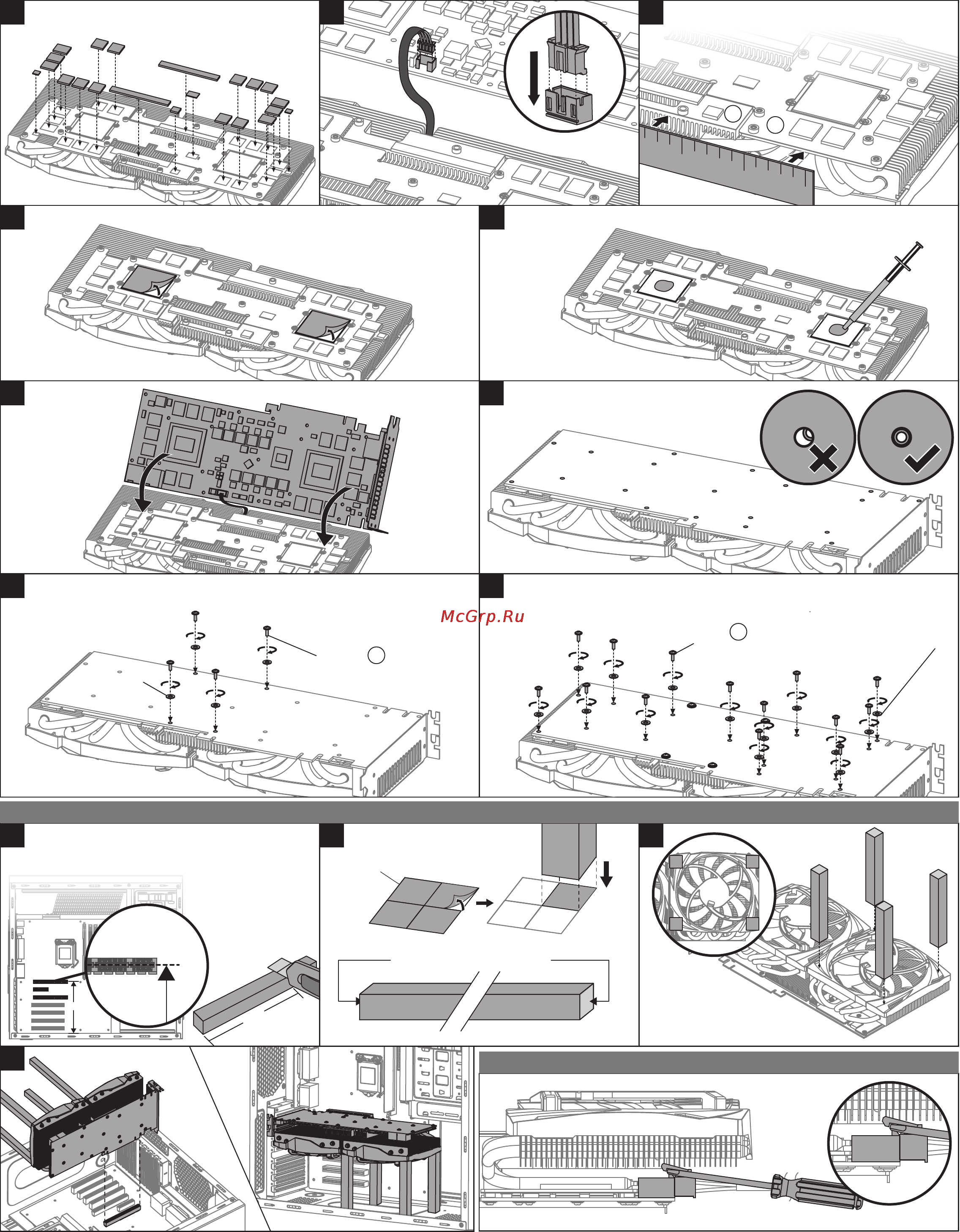

Порядок отсоединения PCI-E
Советы по использованию подставки вентилятора
Винты
Винты
x 4
x 14
Двухсторонние ленты
Двухсторонние ленты
Измерить расстояние (X) между серединой
выбранного разъема PCI-E до дна корпуса ПК.
При разрезании подставки вентилятора, вычесть
45 мм из измеренного расстояния для подсчета
высоты вентилятора (X – 45 мм).
Поочередно завинтить винты (A>B>C>D) от 1 ко 2 по часовой стрелке. Не
закреплять винты окончательно за один шаг.
Поочередно завинтить винты (1>2>11>14>3>6>4>5>8>13>9>12>7>10) от 1 ко
2 по часовой стрелке. Не закреплять винты окончательно за один шаг.
Убедитесь, что гайки совмещены с
отверстиями графической карты.
Нанесите по половине MX-4 на каждое ядро графического процессора
Расположите термоустойчивые прокладки,
совместив с вырезанными зонами на
пластиковой пленке
Совместить радиатор VR (1) с алюминиевой
пластиной (2) .
B
A
Шайбы
x 4
Шайбы
x 4
На данное изделие компании ARCTIC предоставляется ограниченная гарантия сроком шесть лет. Дополнительные сведения приведены по адресу warranty.arctic.ac
© 2012 ARCTIC (HK) Ltd. Все права защищены.
ARCTIC Switzerland
www.arctic.ac
Термопаста
Никакая часть данного руководства, включая содержащееся в нём описание изделий, не должна воспроизводиться, передаваться, сохраняться в информационно-поисковой системе и переводиться на другие языки в какой-либо форме и
какими-либо средствами без письменного разрешения фирмы ARCTIC (HK) Ltd., за исключением резервного хранения документации покупателем. Ни при каких обстоятельствах руководство и сотрудники ARCTIC не несут ответственности за
косвенный и побочный ущерб, возникший в связи с дефектом изделия или ошибками в данном руководстве.
Термопаста уже нанесена на радиатор. Если радиатор устанавливается повторно, крайне рекомендуется использовать пасту MX-4 фирмы ARCTIC. Только эта паста гарантирует оптимальные характеристики для поверхности наших
радиаторов.
X – 45 мм
