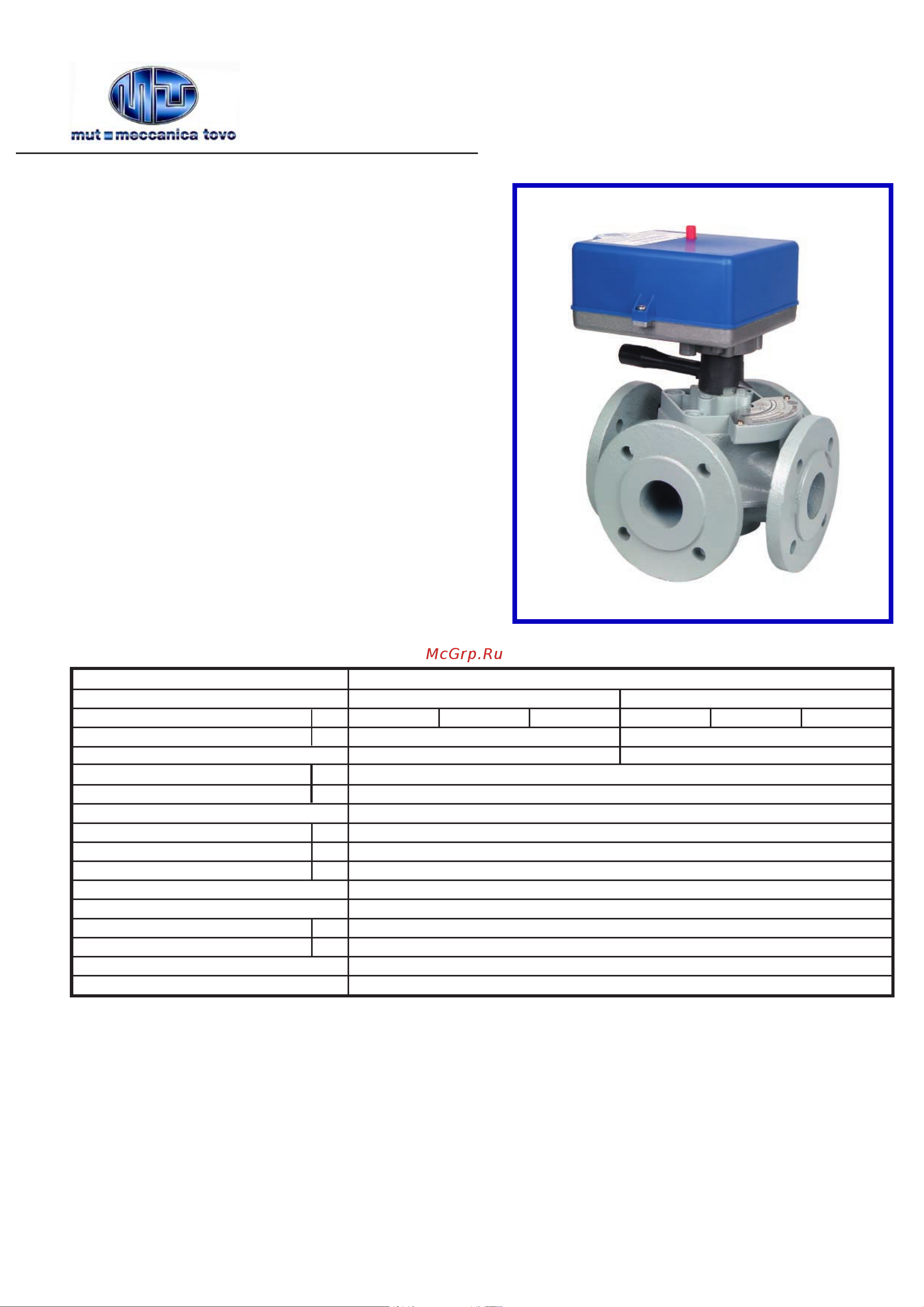

Основные характеристики
На трёхходовые и четырёхходовые смесители ряда 1000 и
2000 могут устанавливаться электрические серводвигатели двух
типов. Данные серводвигатели снабжены микровыключателями,
прерывающими подачу электроэнергии, и устройством,
позволяющим осуществлять ручное управление смесителем.
Оба типа серводвигателей снабжены дополнительными
микровыключателями. В таблице с общими размерами указаны
типы серводвигателей, рекомендуемых для смесителей различных
размеров.
Эксплуатация и ручное управление
Все электрические серводвигатели могут функционировать в
режиме ON/OFF или в модуляционном режиме (тип регулировки
Р). Максимальный угол хода составляет 90°. При ручном
управлении положение шаровидного клапана сигнализируется
указателем адаптера, соответствующим градации на корпусе
смесителя.
Управление происходит следующим образом:
Для ON/OFF версии – нажать кнопку включения на верхней
панели серводвигателя
Для модуляционной версии – поскольку приборы этой версии не
имееют ручки управления, можно снять серводвигатель смесителя
и управлять смесителем, используя его собственное ручное
управление, которое выполняет роль адаптера.
Тип
Тип регулировки
Время хода
Максимальный угол хода
Устанавливающий момент
Напряжение
Частота
Потребляемая мощность
Степень защиты
Макс. комнатная температура
Мощность дополнительных микровыключателей
Количество микровыключателей
Масса
Сигналы управления
Общие размеры
Материал покрытия
Тип рекомендуемого смесителя
M1000
3 SPDT 0-5V, 1-5V, 0-10V, 2-10V, 0-20mA, 4-20mA
120 240 480 60 90 120
АВС (самогасящийся)
Смесители ряда 1000 oд 2 1/2"(DN 65)
150 x 150 x 100
20 Nm
90°
50/60 Hz
3,86 VA
40
ON-OFF (00) Модуляционная (M0)
mm
Kg
t
max
IP
P
U
230V, (24V)
50°C
ϕ
s
3A 250V
1
1,2
M
24V
Электрическое подключение
Электрическая схема у серводвигателя М1000 помещена на внутренней стороне крышки двигателя. Для доступа к клемме
необходимо отвинтить крышку двигателя. Серводвигатели, кроме модуляционной версии, оснащены дополнительным
микровыключателем.
Серводвигатели версии ON/OFF (ОО) подключаются с помощью шестижильного кабеля, серводвигатели модуляционной
версии (МО) – с помощью четырёхжильного кабеля.
У версии ОО дополнительный микровыключатель С-NO имеет стандартный контакт MUT в позиции 0-2 на конце хода
(позиция А).
У модуляционной версии начало отсчёта шагов находится в позиции А (стандарт MUT). Отсчёт осуществляется каждый
раз после перезарядки двигателя.
Mut International
Для смесителей ряда 1000 и 2000
Тип: серводвигатель
M1000
