Основные характеристики

На трёхходовые и четырёхходовые смесители ряда 1000 и



2000 могут устанавливаться электрические серводвигатели двух

типов. Данные серводвигатели снабжены микровыключателями,

прерывающими подачу электроэнергии, и устройством,

позволяющим осуществлять ручное управление смесителем.

Оба типа двигателей снабжены дополнительными

микровыключателями. В таблице с общими размерами приведены

данные о серводвигателях, предназначенных для смесителей

различных размеров.

Эксплуатация и ручное управление

Все электрические серводвигатели могут функционировать в

режиме ON/OFF или в модуляционном (тип регулировки Р).

Максимальный угол хода составляет 90°. При ручном управлении

положение кругового выключателя сигнализируется указателем

адаптера, соответствующим градации на корпусе смесителя.

Управление происходит следующим образом:

Для ON/OFF версии – нажать кнопку включения на верхней

панели серводвигателя

Для модуляционной версии – поскольку приборы этой версии

не имееют ручки управления, можно снять серводвигатель

смесителя и управлять смесителем, используя его собственное

ручное управление, которое выполняет роль адаптера.

Примечание: серводвигатель нельзя устанавливать верхней

панелью вниз.

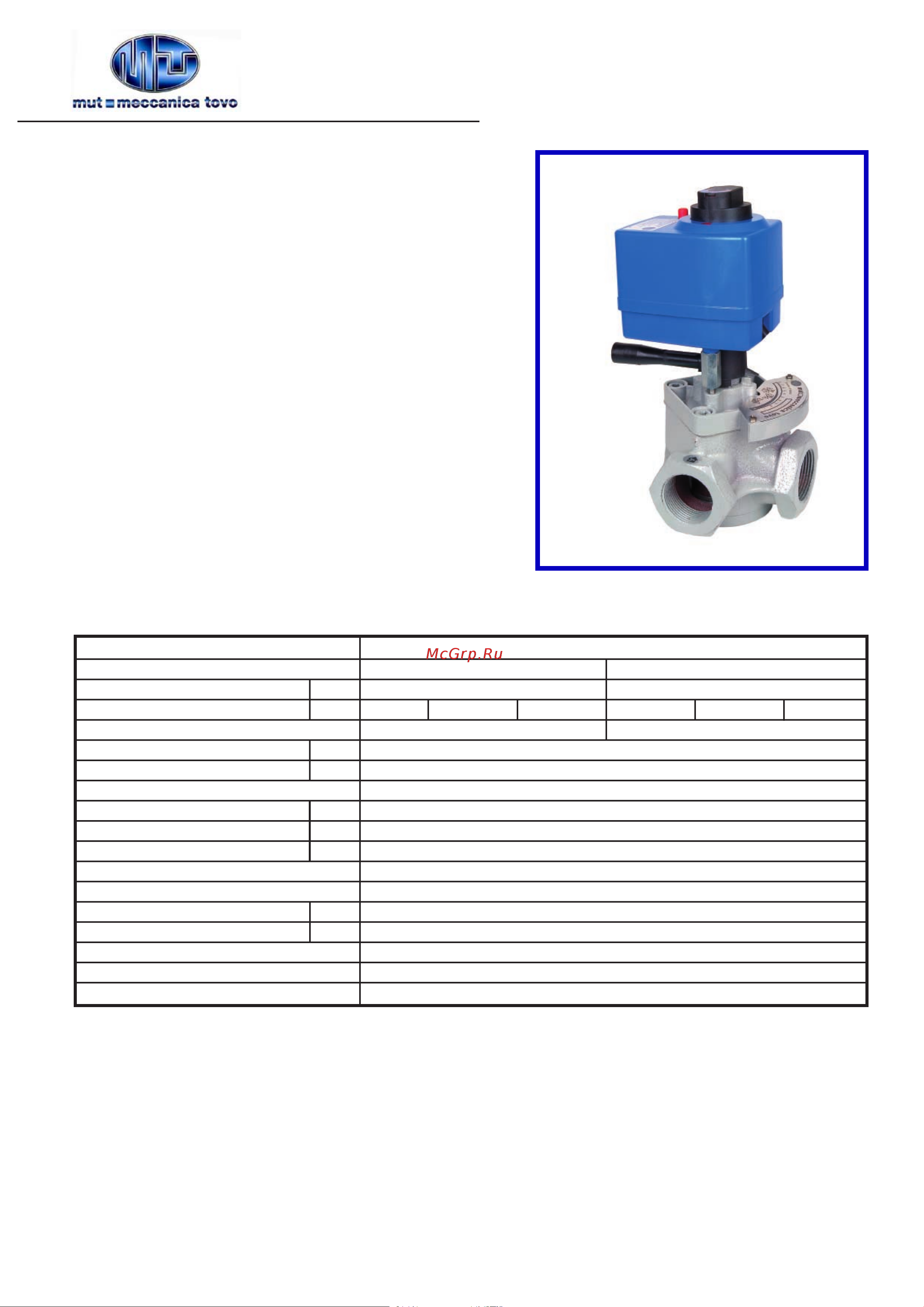

V200Тип

Тип регулировки ON-OFF (00)

Максимальный угол хода ϕ 90

Модуляционная (МО)

90°

Время хода s

125 22

540

120 240 350

Сигналы управлени

3 SPDT контакта

SPDT 0-5V, 1-5V, 0-10V, 2-10V, 0-20mA, 4-20mA

Устанавливающий момент M

Напряжение U

18Nm

230V (24V)

Частота50/60 Hz

Потребляемая мощность P 2 VA

Степень защиты IP 40

Максимальная комнатная температура t

max

. 50°C

3A, 250V

Мощность дополнительных микровыключателей

Микровыключатели 1

Масса Kg

mmОбщие размеры

Материал покрытия

Материал прикрепляющей скобы

Тип рекомендуемого смесителя

1,1

110 x 110 x 90

Поликарбонат (самогасящийся) Поликарбонат (самогасящийся)

Поликарбонат(самогасящийся)+ стальная пластина зубчатой передачи

Смесители ряда 1000 и 2000 до 2 " (DN50)

Электрическое подключение

Электрическая схема помещена на внешней стороне корпуса двигателя. Серводвигатели оснащены кабелем. На все

двигатели, кроме модуляционной версии, устанавливается дополнительный микровыключатель .

Серводвигатели версии ON/OFF (ОО) подключаются с помощью шестижильного кабеля, серводвигатели

модуляционной версии (МО) – с помощью четырёхжильного кабеля.

У версии ОО дополнительный микровыключатель С-NO имеет стандартный контакт MUT в позиции 0-2 на конце

хода (позиция А).

У модуляционной версии начало отсчёта шагов находится в позиции А (стандарт MUT). Отсчёт осуществляется

каждый раз после перезарядки двигателя.

Mut International

Для смесителей ряда 1000 и 2000

Тип: серводвигатель

V200
