ÎÑÍÎÂÍÛÅ ÒÅÕÍÈ×ÅÑÊÈÅ ÄÀÍÍÛÅ

1. НАЗНАЧЕНИЕ

1.1 Настенный шкаф EMWS-2 (далее – изделие) предназначен для

распределения электроэнергии, монтажа электротехнического

оборудования. Также шкаф имеет возможность напольной установки

при помощи цоколя EME-EMWS-S.

1.2 Изделие имеет степень защиты, обеспечиваемой оболочкой,

IP66, предназначено для внутренней и наружной установки.

2. ОПИСАНИЕ ИЗДЕЛИЯ

2.1 Корпус имеет цельносварную конструкцию из листовой стали

толщиной 1,5 мм, с полимерно-порошковым покрытием. Фронтальная

часть корпуса имеет желоб, который дополнительно защищает

оборудование от проникновения воды и грязи внутрь корпуса при

открывании двери. Спереди корпуса установлена съемная перемычка,

обеспечивающая герметичное закрывание дверей. На задней стенке

корпуса имеются приварные шпильки М8х35 для установки монтажной

панели и отверстия для навески шкафа на стену. В нижней части

имеются два окна под кабельные вводы размером 400х120 мм,

герметично закрываемые заглушками с пенорезиновым уплотнителем.

2.2 Дверь выполнена из листовой стали 1,5 мм, с полимерно-

порошковым покрытием и пенорезиновым уплотнителем. Угол

открытия - 130˚. Двери фиксируются ригельными замками с 3-х

точечным запиранием. Предусмотрена возможность установки

дополнительного оборудования на внутреннюю плоскость двери.

2.3 Монтажная панель из оцинкованной стали 3,0 мм.

2.4 Вид климатического исполнения У1 по ГОСТ 15150 с предельными

рабочими температурами воздуха при эксплуатации от минус 50˚С

до плюс 45˚С и относительной влажности не более 80%

при температуре плюс 20˚С.

2.5 Шкафы не предназначены для эксплуатации во взрывопожаро-

опасных зонах.

Íàñòåííûé ýëåêòðîòåõíè÷åñêèé øêàô EMWS-2

Ïàñïîðò

ÈÄÔÓ.300450.013

Код

производителя

Полезная

глубина, мм

30045001301

30045001302

30045001303

30045001304

30045001305

30045001306

30045001307

30045001308

30045001309

30045001310

30045001311

30045001312

EMWS-1000.1000.300-2-IP66

EMWS-1000.1000.400-2-IP66

EMWS-1000.1200.300-2-IP66

EMWS-1000.1200.400-2-IP66

EMWS-1200.1000.300-2-IP66

EMWS-1200.1000.400-2-IP66

EMWS-1200.1200.300-2-IP66

EMWS-1200.1200.400-2-IP66

EMWS-1400.1000.300-2-IP66

EMWS-1400.1000.400-2-IP66

EMWS-1400.1200.300-2-IP66

EMWS-1400.1200.400-2-IP66

1000x1000х309

1000x1000х409

1000x1200х309

1000x1200х409

1200x1000х309

1200x1000х409

1200x1200х309

1200x1200х409

1400x1000х309

1400x1000х409

1400x1200х309

1400x1200х409

285

385

285

385

285

385

285

385

285

385

Инженер по качеству

М.П.

год, месяц, число

ÑÂÈÄÅÒÅËÜÑÒÂÎ Î ÏÐÈÅÌÊÅ

ВНИМАНИЕ!

Производитель оставляет за собой право вносить изменения в конструкцию изделия без ухудшения

его функциональных характеристик

личная подпись расшифровка подписи

Упаковщик

М.П.

год, месяц, число

личная подпись расшифровка подписи

А4 04.19

Èçäåëèå ñîîòâåòñòâóåò:

ÒÓ BY 800008148.003–2015

ÃÎÑÒ 32127-2013

Настенный электротехнический шкаф EMWS- _______________-2-IP66 соответствует

ТУ BY 800008148.003-2015 и признан годным к эксплуатации

Допустимая распределенная статическая нагрузка до 150 кг

Обозначение шкафа

(артикул)

Габаритные

размеры, мм

285

385

Масса,

кг

104

103

112

119

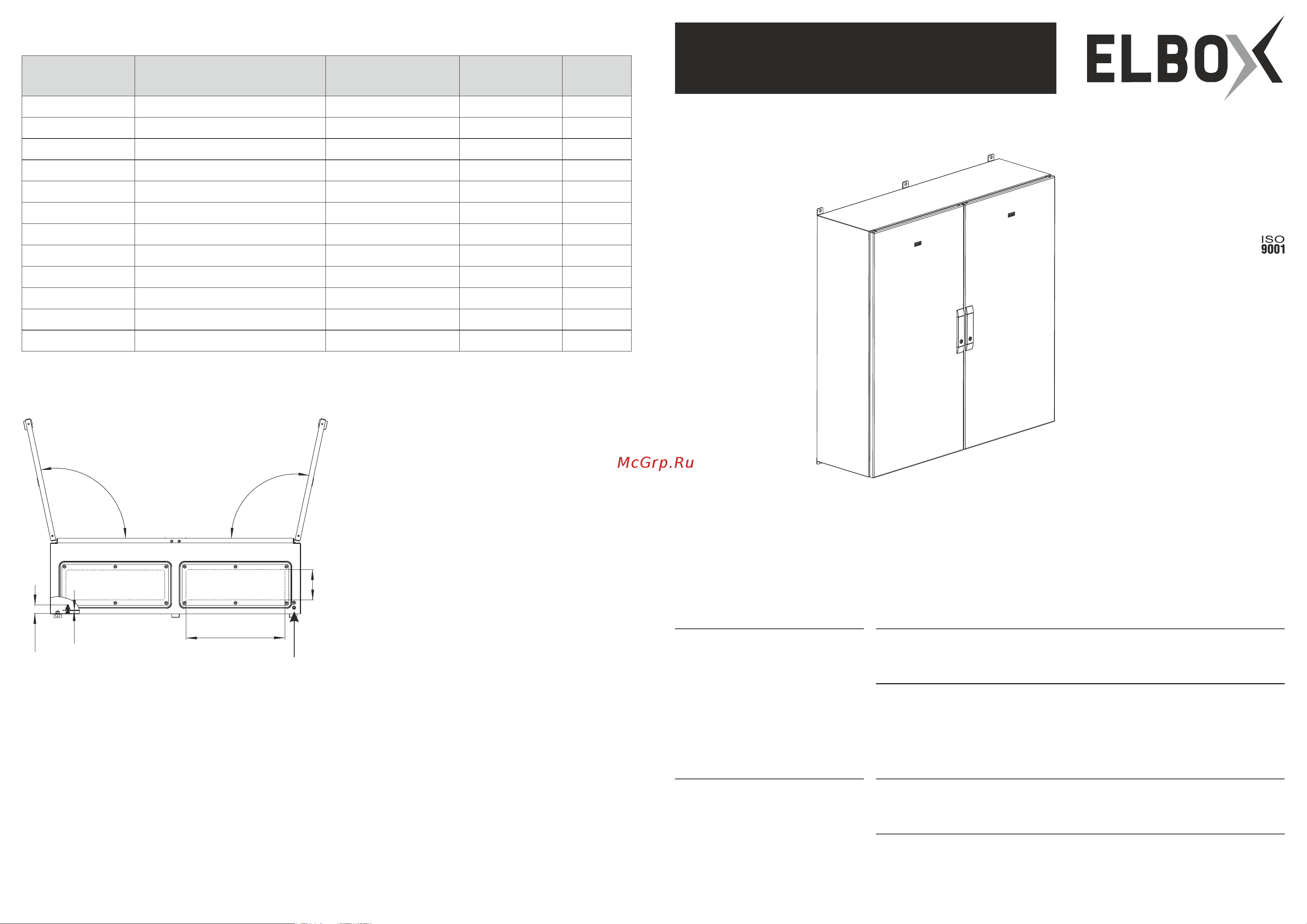

ÂÈÄ ÑÍÈÇÓ

0°-130°

120

Элемент для подключения заземления,

болт М8

400

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

Все металлические элементы шкафа должны быть соединены с элементом для подключения защитного заземления с помощью

электрических проводников или крепежных соединений.

4. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Изготовитель гарантирует соответствие шкафа требованиям конструкторской документации и ТУ BY 800008148.003–2015 при соблюдении

потребителем условий транспортирования, хранения, монтажа и эксплуатации. Гарантийный срок эксплуатации изделия 24 месяца

с момента ввода в эксплуатацию, но не более 30 месяцев со дня поставки. Гарантийный срок хранения не более 6 месяцев.

ВНИМАНИЕ! Изготовитель не несет отвественности за сохранность шкафа с установленным оборудованием заказчика

при транспортировке.

5. УСЛОВИЯ ТРАНСПОРТИРОВАНИЯ, ХРАНЕНИЯ И УТИЛИЗАЦИИ

Изделие не содержит в своем составе материалов опасных для жизни и здоровья человека, вредных для окружающей среды. Изделие

не содержит в своем составе драгоценных металлов. Не требует специальных мер предосторожности при транспортировании, хранении

и утилизации. Транспортирование изделия в упаковке может осуществляться любым видом транспорта в крытых транспортных средствах,

в соответствии с правилами перевозки грузов, действующих на данном виде транспорта. Условия транспортирования, в части воздействия

климатических факторов, должны соответствовать группе хранения 4 по ГОСТ 15150. Условия хранения по группе 2 ГОСТ 15150.

Утилизацию изделия производят по общим правилам,

действующим у потребителя.

6. ИЗГОТОВИТЕЛЬ

Республика Беларусь, 223051, Минская область, Минский район, аг. Колодищи, ул. Минская, дом 67А, тел.: +375 (17) 500-00-00,

сайт: www.elbox.ru
