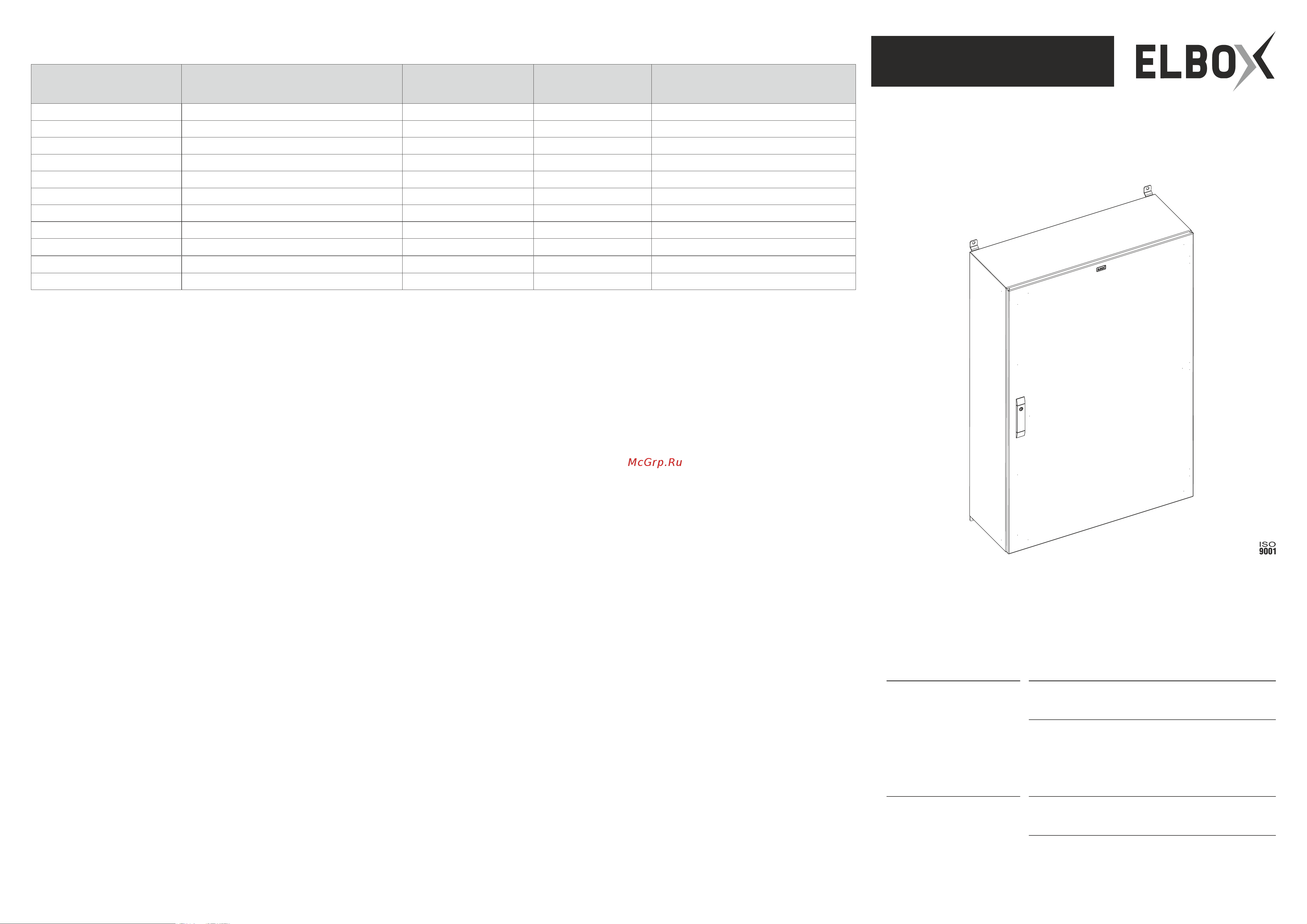

ÎÑÍÎÂÍÛÅ ÒÅÕÍÈ×ÅÑÊÈÅ ÄÀÍÍÛÅ

Íàñòåííûé ýëåêòðîòåõíè÷åñêèé

øêàô EMWS

ÈÄÔÓ.305503.452

30550345200

EMWS-1000.600.250-1-IP66

1000x600x250 235

30550345201

EMWS-1000.600.300-1-IP66

1000x600x300 285

30550345202

EMWS-1000.600.400-1-IP66

1000x600x400 385

30550345203

EMWS-1000.800.300-1-IP66

1000x800x300 285

30550345204

EMWS-1000.800.400-1-IP66

1000x800x400 385

30550345300

EMWS-1200.600.300-1-IP66

1200x600x300 285

30550345301

EMWS-1200.600.400-1-IP66

1200x600x400 385

30550345302

EMWS-1200.800.300-1-IP66

1200x800x300 285

30550345303

EMWS-1200.800.400-1-IP66

1200x800x400 385

30550345400

EMWS-1400.800.300-1-IP66

1400x800x300 285

30550345401

EMWS-1400.800.400-1-IP66

1400x800x400 385

126x390

90x650

126x390

90x650

Настенный электротехнический шкаф EMWS- ____________________-1-IP66

соответствует ТУ BY 800008148.003-2015 и признан годным к эксплуатации

Инженер по качеству

М.П.

год, месяц, число

ÑÂÈÄÅÒÅËÜÑÒÂÎ Î ÏÐÈÅÌÊÅ

ВНИМАНИЕ!

Производитель оставляет за собой право вносить изменения в конструкцию изделия без ухудшения

его функциональных характеристик

личная подпись расшифровка подписи

Упаковщик

М.П.

год, месяц, число

личная подпись расшифровка подписи

А3 04.19

Ïàñïîðò

Èçäåëèå ñîîòâåòñòâóåò:

ÒÓ BY 800008148.003–2015

ÃÎÑÒ 32127-2013

Допустимая распределенная статическая нагрузка до 150 кг

Код

производителя

Обозначение шкафа

(артикул)

Полезная глубина

мм

Габаритные размеры

мм

Размеры отверстия под ввод кабеля

MxN, мм

1. НАЗНАЧЕНИЕ

1.1 Настенный шкаф EMWS (далее – изделие) предназначен для распределения электроэнергии, монтажа электротехнического оборудования. Также шкаф имеет

возможность напольной установки при помощи цоколя EME-EMWS-S.

1.2 Изделие имеет степень защиты, обеспечиваемой оболочкой, IP66, предназначено для внутренней и наружной установки.

2. ОПИСАНИЕ ИЗДЕЛИЯ

2.1 В стандартную комплектацию входят: корпус, дверь, оцинкованная монтажная панель, заглушка кабельного ввода, комплект кронштейнов для монтажа. Корпус

выполнен из стали, имеет сварную конструкцию. На задней стенке установлены шпильки для крепления монтажной панели и отверстия для установки кронштейнов

крепления к стене. В нижней части корпуса расположено отверстие кабельного ввода, защищенное заглушкой с уплотнителем.

2.2 Дверь выполнена из стали 1,5 мм, имеет пенорезиновый уплотнитель, ригельный замок обеспечивает надежное 3-х точечное запирание. Дверь имеет элемент

для заземления. Угол открытия двери - 130˚, а также может быть перевешена (для обеспечения левого или правого открывания). Передняя рама имеет желоб, который

дополнительно защищает оборудование от проникновения воды и грязи внутрь корпуса при открывании двери. Предусмотрена возможность установки дополнительного

оборудования на внутреннюю плоскость двери.

2.3 Монтажная панель из оцинкованной стали 3 мм крепится двенадцатью гайками на приварные шпильки М8х35.

2.4 Вид климатического исполнения У1 по ГОСТ 15150 с предельными рабочими температурами воздуха при эксплуатации от минус 50˚С до плюс 45˚С

и относительной влажности не более 80% при температуре плюс 20˚С.

2.5 Шкафы не предназначены для эксплуатации во взрывопожароопасных зонах.

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

Все металлические элементы шкафа должны быть соединены с элементом для подключения защитного заземления с помощью электрических проводников

или крепежных соединений.

4. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Изготовитель гарантирует соответствие шкафа требованиям конструкторской документации и ТУ BY 800008148.003–2015 при соблюдении потребителем условий

транспортирования, хранения, монтажа и эксплуатации. Гарантийный срок эксплуатации изделия 24 месяца с момента ввода в эксплуатацию, но не более 30 месяцев

со дня поставки. Гарантийный срок хранения не более 6 месяцев. ВНИМАНИЕ! Изготовитель не несет отвественности за сохранность шкафа с установленным

оборудованием заказчика при транспортировке.

5. УСЛОВИЯ ТРАНСПОРТИРОВАНИЯ, ХРАНЕНИЯ И УТИЛИЗАЦИИ

Изделие не содержит в своем составе материалов опасных для жизни и здоровья человека, вредных для окружающей среды. Изделие не содержит в своем составе

драгоценных металлов. Не требует специальных мер предосторожности при транспортировании, хранении и утилизации. Транспортирование изделия в упаковке может

осуществляться любым видом транспорта в крытых транспортных средствах, в соответствии с правилами перевозки грузов, действующих на данном виде транспорта.

Условия транспортирования, в части воздействия климатических факторов, должны соответствовать группе хранения 4 по ГОСТ 15150. Условия хранения по группе 2

ГОСТ 15150. Утилизацию изделия производят по общим правилам, действующим у потребителя.

6. ИЗГОТОВИТЕЛЬ

Республика Беларусь, 223051, Минская область, Минский район, аг. Колодищи, ул. Минская, дом 67А, тел.: +375 (17) 500-00-00, сайт: www.elbox.ru
