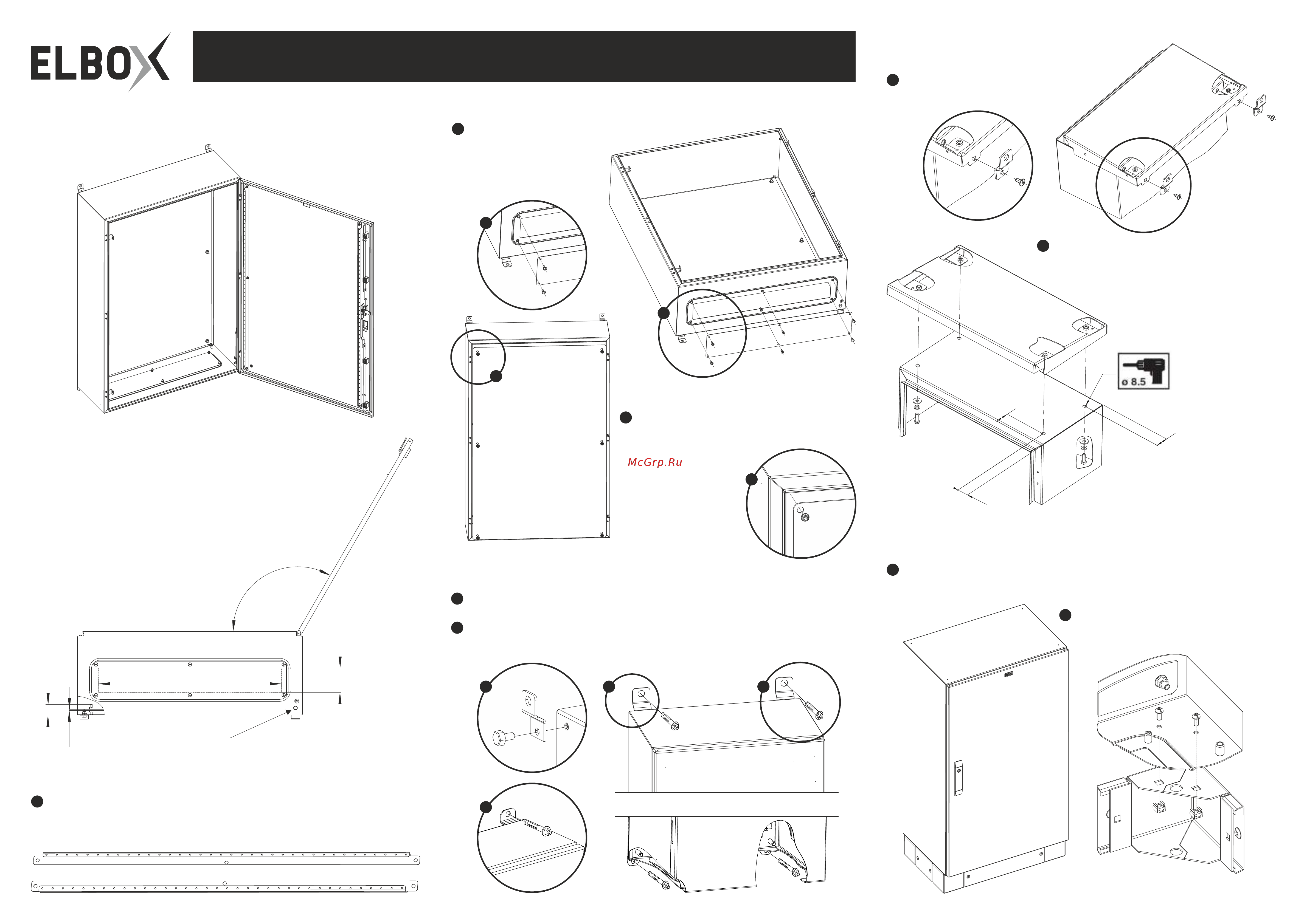

ÌÎÍÒÀÆÍÛÅ ÍÀÏÐÀÂËßÞÙÈÅ ÍÀ ÄÂÅÐÈ
Направляющие двери предназначены для монтажа оборудования
(при необходимости). Монтажные направляющие съемные и фиксируются
гайками М6.
ÓÑÒÀÍÎÂÊÀ ÇÀÃËÓØÊÈ
ÓÑÒÀÍÎÂÊÀ ÌÎÍÒÀÆÍÛÕ ÊÐÎÍØÒÅÉÍÎÂ,
ÊÐÅÏËÅÍÈÅ Ê ÑÒÅÍÅ
Установите монтажные кронштейны на корпус шкафа, используйте болты М8х16,
гайки М8 и шайбы пружинные
1
Закрепите шкаф на стене. При фиксации шкафа без использования кронштейнов,
блокируйте отверстия для установки кронштейнов с внутренней стороны шкафа,
используйте болты М8х16, гайки М8 и шайбы пружинные 4шт.
2
Шкаф поставляется в собранном виде.
ÊÎÌÏËÅÊÒ ÏÎÑÒÀÂÊÈ
Øêàô ýëåêòðîòåõíè÷åñêèé EMWS
ÓÑÒÀÍÎÂÊÀ ÏÀÍÅËÈ
Панель монтажная устанавливается на шпильку
М8х35 при помощи 12-ти гаек М8. Также при
помощи гаек можно установить
панели по всей длине
шпильки М8х35.
3
ÂÈÄ ÑÍÈÇÓ
*см. таблицу на листе 1
Отверстие для кабельного ввода расположено
в нижней части шкафа, закрыто
металлической заглушкой,
имеет уплотнитель.
Для демонтажа заглушки
удалите 6 винтов М6.
0°-130°
Элемент для подключения заземления, болт М8
N*
M*
35
3
Комплект ключей: 1 шт.
Монтажный кронштейн: 4 шт.
Болт М8х16 для крепления
монтажных кронштейнов: 4 шт.
Болт М8х16 для крепления
заземления снаружи шкафа: 1 шт.
Паспорт: 1 шт.
Гайка М8: 4 шт.
Шайба пружинная: 4 шт.
Оцинкованная монтажная
панель: 1 шт.
Монтажные направляющие
на двери: 2 шт.
Заглушка полиэтиленовая: 8 шт.
ÓÑÒÀÍÎÂÊÀ ÄÎÆÄÅÂÎÉ ÊÐÛØÈ
EMW-RR
Крыша крепится совместно с кронштейнами
для крепления к стене или на столб
EMW-KKC.
6
Также имеется возможность дополнительного
крепления через крышу шкафа. Для этого
требуется просверлить отверстия диаметром
8,5 мм по имеющейся разметке в крыше шкафа.
7
Необходимый крепеж
в комплекте поставки
EMW-RR.
31
30
25
4
5
4 5
5
4
2
2
3
3
ÍÀÏÎËÜÍÀß ÓÑÒÀÍÎÂÊÀ ØÊÀÔÀ ÍÀ ÖÎÊÎËÜ
EME-EMWS-S
Соберите цоколь согласно паспорту на изделие. Установите шкаф на цоколь
и соедините с ним через отверстия, имеющиеся в основание шкафа.
Использйте крепеж из комплекта поставки цоколя.
При настенном монтаже в отверстия
под установку цоколя установите заглушки.
6
7
