Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013

STOUT Редакция № 3 Дата: 17.05.2021

Оглавление

№

Наименование

Стр.

Сведения об изделии

Назначение изделия

Устройство и технические характеристики

2-3

Номенклатура и габаритные размеры

Рекомендации по монтажу и эксплуатации

4-5

Транспортировка и хранение

Утилизация

Приемка и испытания

Гарантийные обязательства

Гарантийный талон

1. СВЕДЕНИЯ ОБ ИЗДЕЛИИ

1.1. НАИМЕНОВАНИЕ

Приводы электротермические STOUT, тип: STE-0010.

1.2. ИЗГОТОВИТЕЛЬ

MTR Srl Via F. Cavallotti, 7 20853 BIASSONO (MB), Италия.

ПО ЗАКАЗУ ООО «ТЕРЕМ» для бренда STOUT (Организация, уполномоченная изготовителем на

принятие и удовлетворение требований потребителей на территории РФ). Сайт: www.stout.ru

2. НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Электротермические приводы STOUT предназначены для двухпозиционного управления

регулирующими клапанами в системах отопления или охлаждения зданий.

3. УСТРОЙСТВО И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

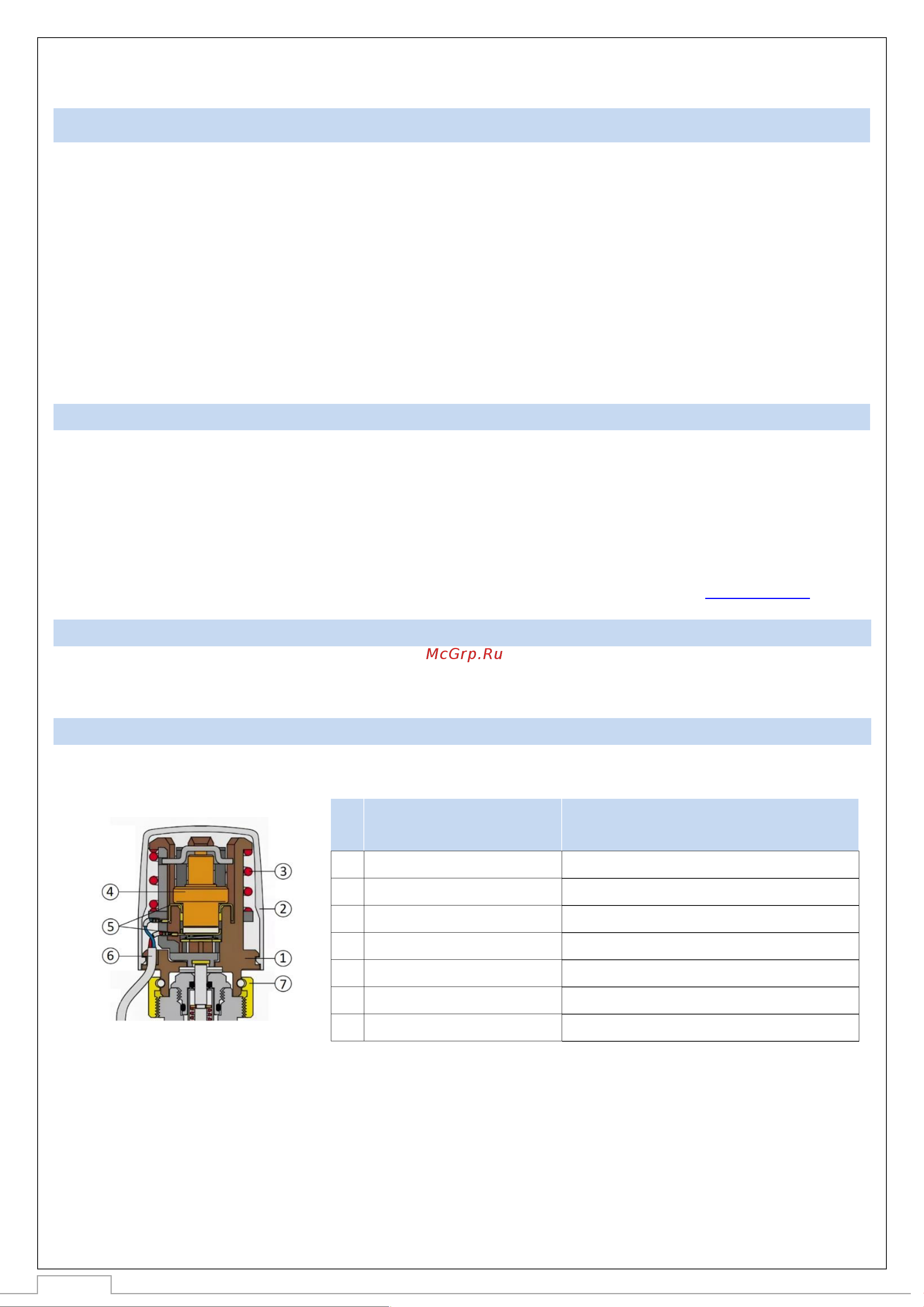

3.1. УСТРОЙСТВО ЭЛЕКТРОТЕРМИЧЕСКОГО ПРИВОДА

ПОЗ.

НАИМЕНОВАНИЕ

МАТЕРИАЛ

Корпус

Термостойкий пластик (черный)

Крышка корпуса

Термостойкий пластик (белый)

Пружина

Оцинкованная сталь

Сильфон

Нерж сталь

Греющий кабель

Кабель

Накидная гайка

Латунь

Основным элементом электротермического привода является сжатый рабочей пружиной сильфон

с расширяющимся при нагреве рабочим веществом. В контакте с сильфоном находится электрический

нагревательный элемент. Шток, соединенный с сильфоном, передает поступательное движение

золотнику регулирующего клапана, на котором установлен привод. При подаче питающего

напряжения на привод нагревательный элемент разогревает сильфон, в результате чего тот

перемещает шток и связанный с ним золотник клапана, открывая или закрывая проход регулируемой

среды через теплообменный аппарат (радиатор, воздухонагреватель, конвектор, воздухоохладитель

и пр.).
