Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
STOUT Редакция № 3 Дата: 17.05.2021
3
Электротермические приводы различаются по исполнению и бывают нормально открытыми - (НО)
и нормально закрытыми - (НЗ). Для контроля положения штока электротермические приводы имеют
цветной механический индикатор (черный – (НО) и красный – (НЗ). Шток (НО) привода при отсутствии
питающего напряжения располагается внутри, а при подаче электрического тока выдвигается. У (НЗ)
привода, наоборот, при отсутствии напряжения шток выдвинут, а при его подаче втягивается внутрь.
В следствие тепловой инерции, сильфон начинает двигать шток только спустя 1,5 – 3 минуты с
момента подачи на привод электрического тока, а до полного закрытия/открытия клапана проходит
от 3 до 5 мин. Обратный процесс при отключении питания привода протекает несколько медленнее.
Управляются электротермические приводы контроллерами, а также электромеханическими или
электронными комнатными термостатами, замыкающими и размыкающими электрическую цепь
питания приводов при отклонении температуры воздуха в помещении от заданного значения.

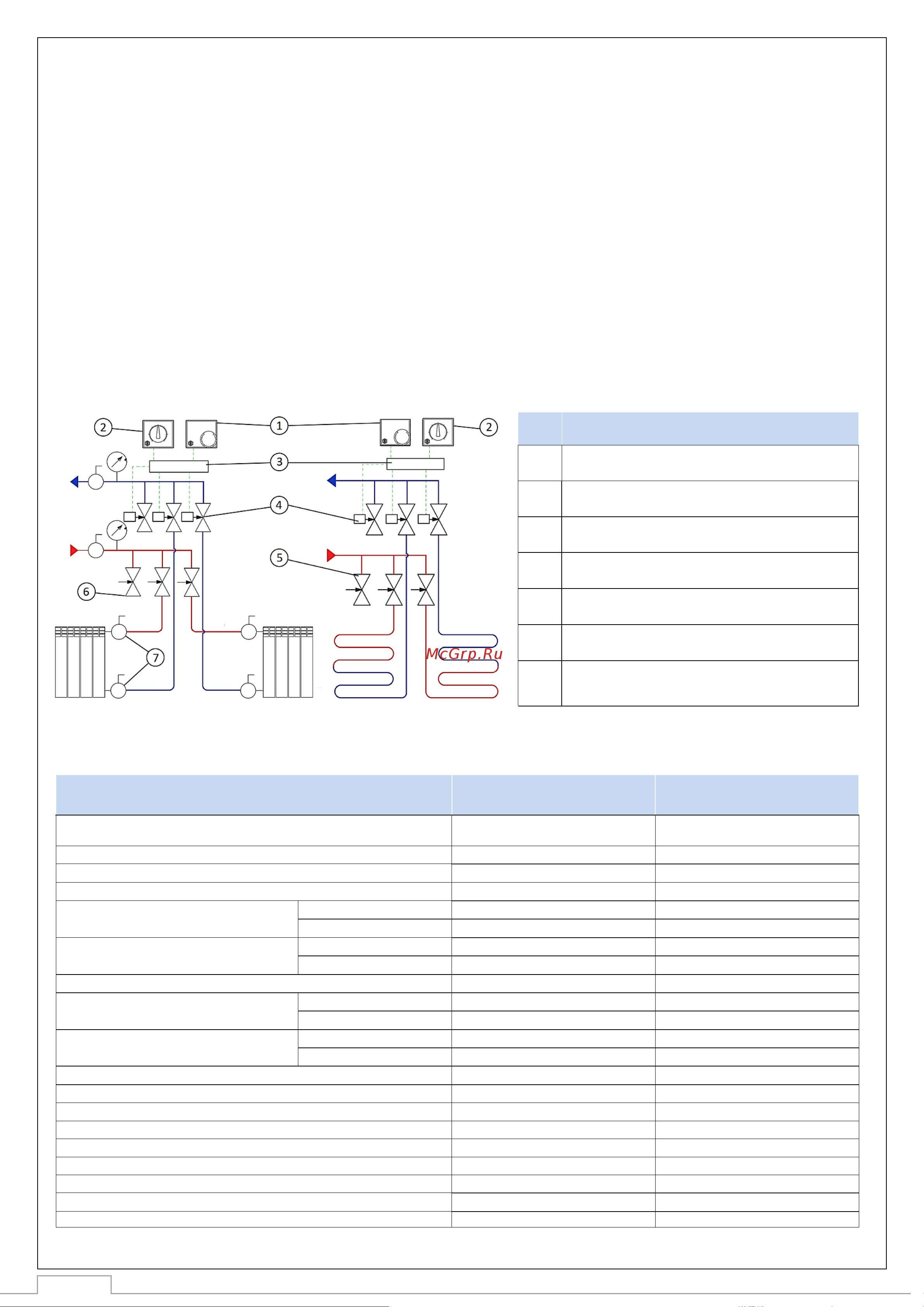

3.2. ПРИМЕР ИСПОЛЬЗОВАНИЯ ЭЛЕКТРОТЕРМИЧЕСКИХ ПРИВОДОВ В СИСТЕМАХ ОТОПЛЕНИЯ
ПОЗ.
НАИМЕНОВАНИЕ
1
Термостат электромеханический
2
Термостат электронный
3
Модуль коммутационный
4
Клапан терморегулятора с электротермическим
приводом
5
Балансировочный расходомер
6
Клапан запорно-регулирующий
7
Шаровой кран с разъемным соединением
3.3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОТЕРМИЧЕСКИХ ПРИВОДОВ
НАИМЕНОВАНИЕ ПАРАМЕТРА
Исполнение
Нормально открытый (НО)
Нормально закрытый (НЗ)
Диапазон температур регулируемой среды,
о
С
От-5 до +100
Напряжение электрической сети, В
24 AC/DC или 230
+10%/-15%
Потребляемая мощность, Вт
2,5
Пусковой ток, А
При напряжении 230 В
0,2
При напряжении 24 В
0,3
Рабочий ток, А
При напряжении 230 В
0,008
При напряжении 24 В
0,07
Ход штока, мм
3,6 (+0,4)
Время начального открытия(закрытия), сек
При напряжении 230 В
80
При напряжении 24 В
180
Время полного открытия(закрытия), сек
При напряжении 230 В
180
При напряжении 24 В
300
Номинальное давление штока нормально закрытого клапана, Н
110
Питание выкл.
Номинальное давление штока нормально открытого клапана, Н
90
Питание вкл.
Класс защиты
IP54
Длина кабеля, м
1
Тип/площадь сечения кабеля, мм
2
2-х жильный/0,5
Синяя и красная жилы
Механический указатель положения открыто/закрыто
Черный/Красный
Температура окружающей среды при эксплуатации,
о
С
От -5 до +50
Температура транспортировки и хранения,
о
С
От -20 до +65
Средний срок службы, лет
10
