Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013

STOUT Редакция № 3 Дата: 17.05.2021

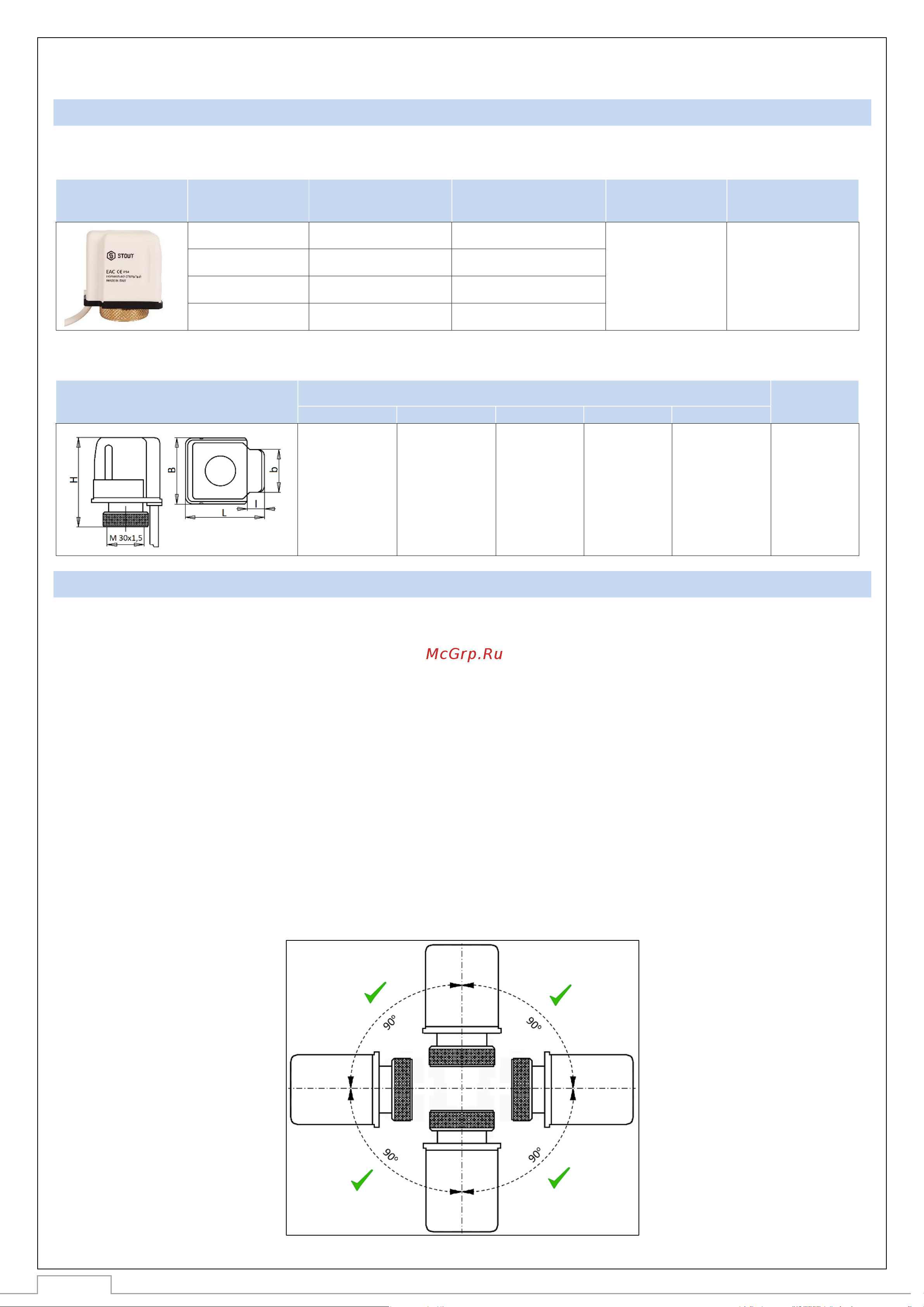

4. НОМЕНКЛАТУРА И ГАБАРИТНЫЕ РАЗМЕРЫ

4.1. НОМЕНКЛАТУРА

ЭСКИЗ

АРТИКУЛ

ПИТАЮЩЕЕ

НАПРЯЖЕНИЕ, ВОЛЬТ

ИСПОЛНЕНИЕ

УПРАВЛЯЮЩИЙ

СИГНАЛ

НАКИДНАЯ ГАЙКА ДЛЯ

ПОДКЛЮЧЕНИЯ

STE-0010-230001

230

Нормально закрытый (НЗ)

2-х позиционный

М 30х1,5

STE-0010-230002

230

Нормально открытый (НО)

STE-0010-240001

Нормально закрытый (НЗ)

STE-0010-240002

Нормально открытый (НО)

4.2. ГАБАРИТНЫЕ РАЗМЕРЫ

ЭСКИЗ

ГАБАРИТНЫЕ РАЗМЕРЫ, ММ

МАССА, КГ

11,7

0,16

5. РЕКОМЕНДАЦИИ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

Монтаж электротермических приводов и их электрические подключения должен выполняться

квалифицированными специалистами с соблюдением «Правил технической эксплуатации

электроустановок потребителей».

Выбор исполнения электротермического привода производится в зависимости от вида инженерной

системы здания.

Электротермические приводы STOUT сочетаются с радиаторными регулирующими клапанами

STOUT (в том числе, в составе конструкции распределительных коллекторов) в системах отопления, а

также могут управляться комнатными термостатами бренда STOUT.

Внимание! Перед установкой привода следует убедиться, что ответная резьба на клапане

соответствует стандарту М30х1,5. Использование уплотнительных материалов при установке привода

на клапан не требуется Монтаж привода на клапане производится вручную с помощью накидной

гайки привода, применение каких-либо ключей категорически запрещено.

Электротермические приводы имеют двойную изоляцию и могут устанавливаться на трубопроводе

в любом положении, показанном на схеме ниже.
