Калибр Руководство по эксплуатации

EAC ТР ТС

kalibrcompany.ru

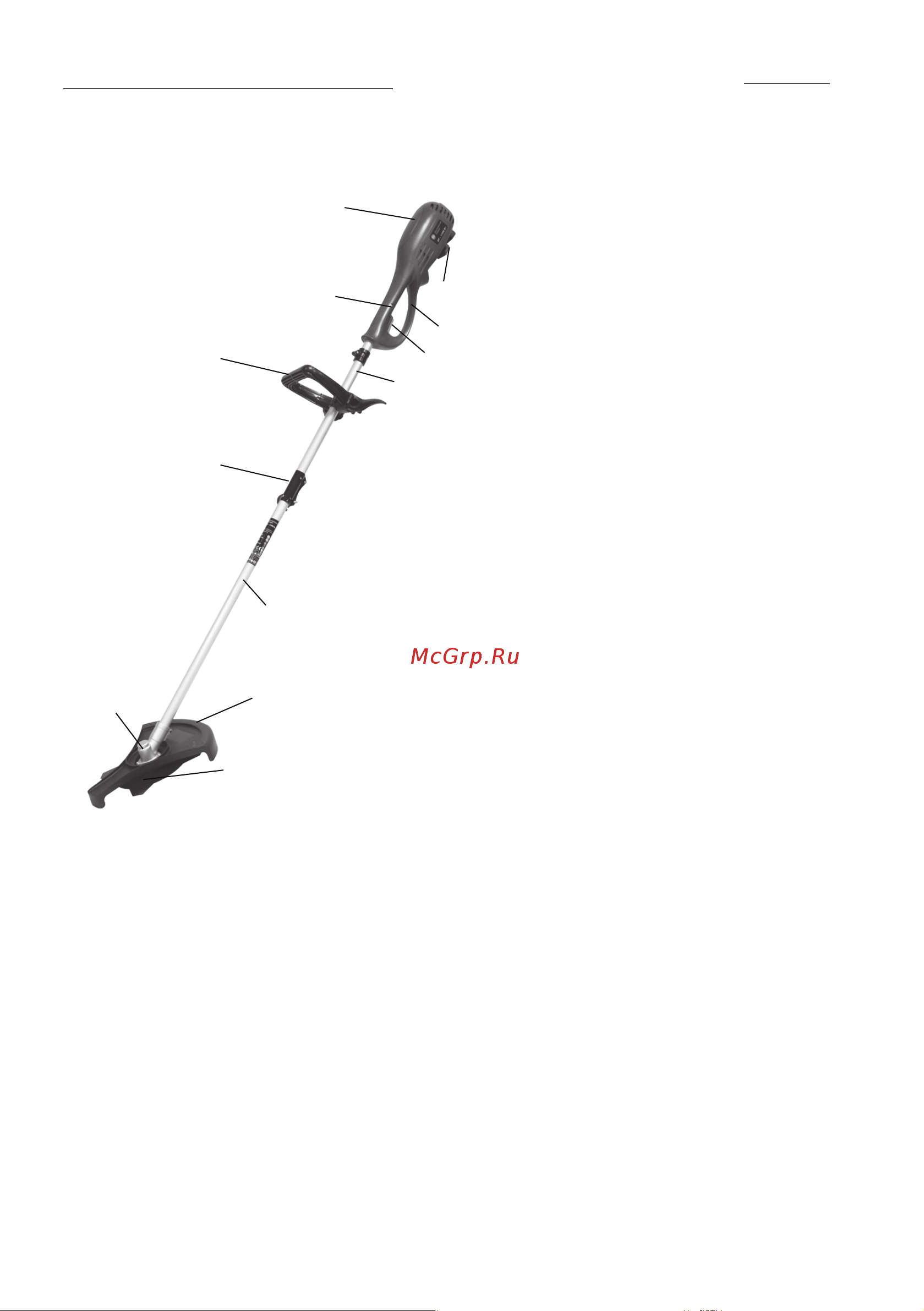

1.8 Общий вид триммера представлен на рисунке 1:

2 Устройство триммера

2.1 Электродвигатель с верхним редуктором расположены в пластиковом корпусе (рис.1

поз.1), состоящим из двух половин. К корпусу крепится рукоятка (рис.1 поз.9), в которой рас-

положены органы управления (выключатель, дроссель плавного пуска). Передача крутящего

момента передаётся двумя гибкими валами, соединёнными последовательно. Валы распо-

ложены в алюминиевых трубах: верхней (рис.1 поз.10) и нижней (рис.1 поз.11), скреплённые

соединительной втулкой (рис.1 поз.5). К нижней трубе крепится выходной редуктор (рис.1

поз.12) с защитным кожухом (рис.1 поз.6) ножа или шпули. На верхней трубе крепится руко-

ятка (рис.1 поз.4), в положении, удобном для пользователя.

2.2 Для снижения электромагнитных помех двигателя , в целях обеспечения нормаль-

ного функционирования находящихся рядом средств связи, в электрическую цепь триммера

вставлены конденсатор и индуктивность фильтра радиопомех. Для облегчения пуска двига-

теля, данная модель триммера имеет дроссель плавного пуска.

2.3 Сборка и подготовка к работе

1 – корпус двигателя – рукоятка

2 – кабель питания с вилкой

(на рисунке не виден)

3 – клавиша выключателя

4 – рукоятка

5 – втулка соединительная

6 – защитный кожух ножа

7 – нож

8 – кнопка блокировки клавиши

выключателя

9 – рукоятка управления

10 – труба алюминиевая (верх)

11 – труба алюминиевая (низ)

12 – редуктор выходной

рис. 1
