Калибр Руководство по эксплуатации

EAC ТР ТС

kalibrcompany.ru

2.3.1 Установка рукоятки (рис.1 поз.4)

Расположите рукоятку на верхней алюминиевой трубе, в удобном для Вас положении,

закрепите её винтом и гайкой-барашком из комплекта крепежа.

2.3.2 Установка/демонтаж защитного кожуха и ножа

Внимание! Перед началом монтажа/демонтажа ножа, убедитесь что триммер

отключен от сети питания!

На кожухе имеется полукруглая выемка, в которую должна лечь направляющая штанга

триммера. Установите крепёжную пластину кожуха так, чтобы её отверстия совпали с отвер-

стиями на кожухе, вставьте в отверстия крепёжные болты, наживите на них гайки и затяните

болты с помощью крестовой отвёртки, см рис.5.

Вручную проверните нож так, чтобы совпали отверстия упорной шайбы опорного фланца

и посадочного основания (рис. 3), зафиксируйте их с помощью металлического стопора. С

помощью накидного ключа, по часовой стрелке, отверните болт, прижимающий нож (рис. 4).

Снимите защитную колпачок крышку, прижимной шайбу фланец и нож. Отверните три гайки,

которые прижимают защитный кожух (рис. 5). Снимите защитный кожух.

2.3.3 Установка шпули (головки режущей в сборе) с леской

В комплектацию триммера входит шпуля с уже намотанной леской.

После демонтажа металлического ножа, установите на место опорный и прижимный

фланцы. Зафиксировав шпиндель металлическим стопором, прикрутите шпулю с леской по

направлению вращая её против часовой стрелки.

3. Инструкция по технике безопасности

- Не позволяйте посторонним людям (особенно детям) приближаться к инструменту во

время работы. Не оставляйте оборудование без присмотра.

- Проводите работу при полном дневном освещении либо при соответственном искус-

ственном освещении.

- Посторонние лица могут работать триммером только после ознакомления с правилами

работы.

- Перед включением двигателя, убедитесь что в рабочей зоне во время работы не будут

попадаться посторонние предметы (ветки, камни и т. д.).

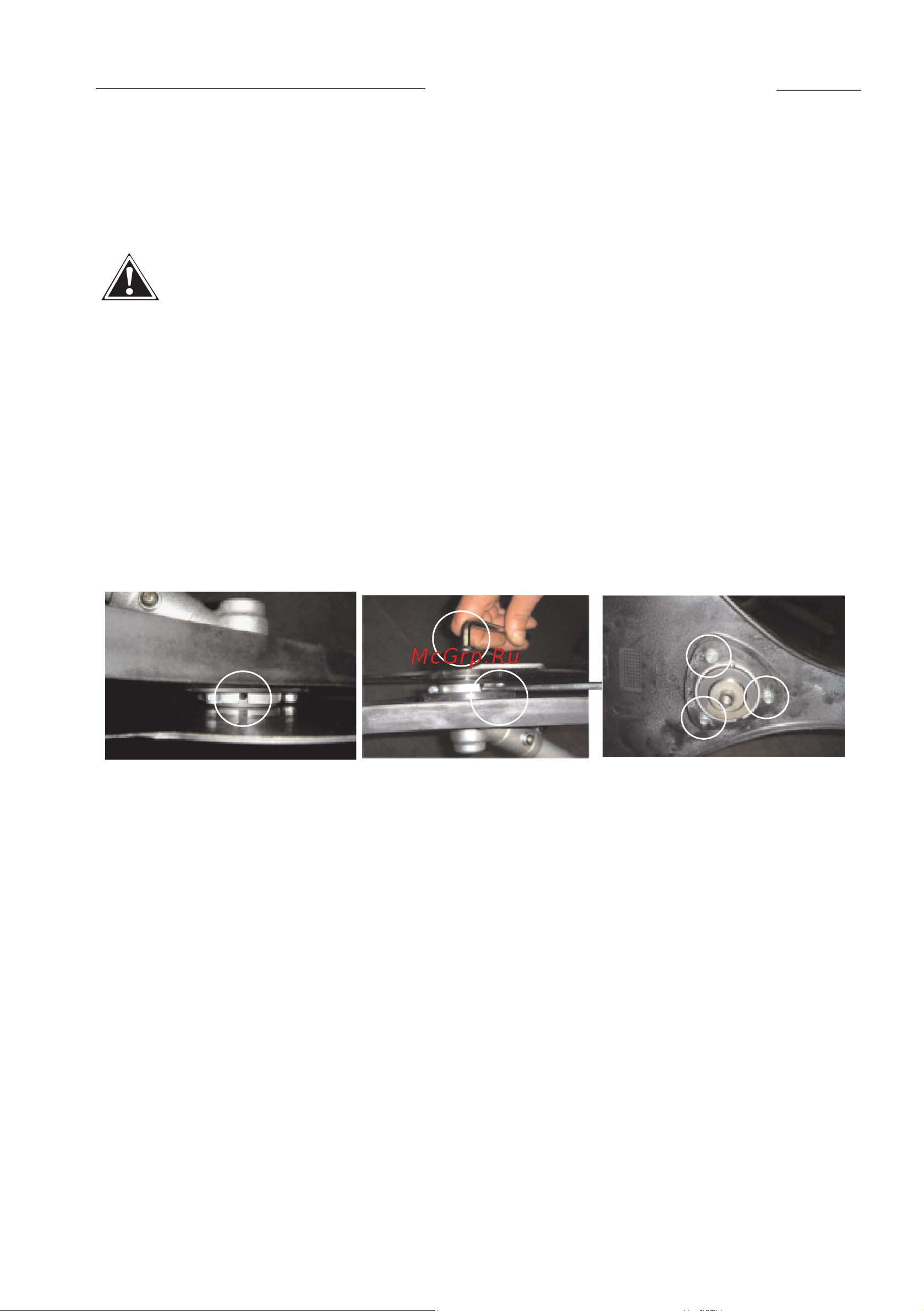

рис. 3 рис. 4 рис. 5
