Калибр Руководство по эксплуатации

4 www.kalibrcompany.ru

* в зависимости от поставки комплектация может меняться

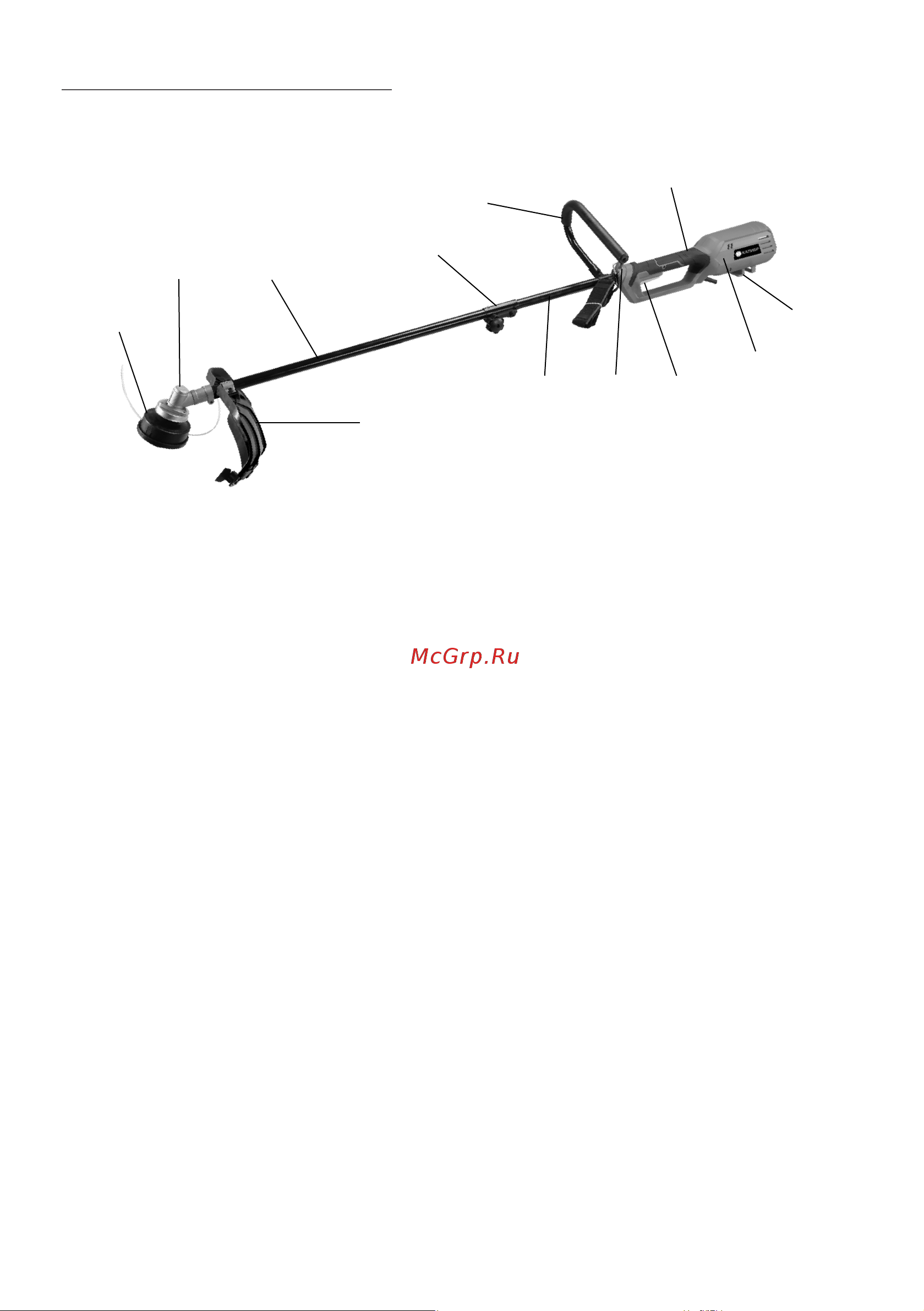

1.8 Общий вид триммера представлен на рисунке 1:

2 Устройство триммера

2.1 Электродвигатель, с дросселем плавного пуска расположен в пластиковом корпусе

(рис.1 поз.1), состоящим из двух половин. Корпус выполнен заодно с рукояткой (рис.1 поз.9),

в которой расположен орган управления (выключатель с кнопкой блокировки). Передача

крутящего момента передаётся двумя валами, соединёнными последовательно. Валы рас-

положены в алюминиевой штанге состоящей из двух частей верхней (рис.1 поз.10) и ниж-

ней (рис.1 поз.11), соеденённых втулкой (рис.1 поз.5). К нижней штанге крепится выходной

редуктор (рис.1 поз.12) с защитным кожухом (рис.1 поз.6) ножа или головки режущей. На

верхней штанге крепится рукоятка (рис.1 поз.4), в положении, удобном для пользователя.

Для облегчения пуска двигателя, данная модель триммера имеет дроссель плавного пуска.

2.2 Для снижения электромагнитных помех двигателя , в целях обеспечения нормаль-

ного функционирования находящихся рядом средств связи, в электрическую цепь триммера

вставлены конденсатор и катушка индуктивности фильтра радиопомех.

2.3 Сборка и подготовка к работе

2.3.1 Установка рукоятки (см.рис.2):

- ослабив винты (рис.2 поз.3) крепления кронштейна рукоятки (рис.2 поз.5), установить

кронштейн на верхнюю штангу (рис.2 поз.1), в положение, показанное на рис.2, предвари-

тельно зафиксировать винтами (рис.2 поз.3);

После завершения полной сборки триммера, закрепления и подгонки наплечного ремня,

установки рукоятки (рис.2 поз.2), в удобное для работы положение, рукоятку (рис.2 поз.2)

с кронштейном (рис.2 поз.5), необходимо окончательно зафиксировать на верхней штанге

(рис.2 поз.1), затянув винты (рис.2 поз.3) и гайки (рис.2 поз.4).

1 – корпус двигателя; 2 – клавиша выключателя; 3 - хомут крепления наплечного ремня;

4 – рукоятка передняя; 5 – муфта соединительная; 6 – защитный кожух; 7 –головка режущая

с леской; 8 – держатель провода; 9 – рукоятка управления; 10 – штанга алюминиевая (верх);

11 – штанга алюминиевая (низ); 12 – редуктор выходной.

рис. 1
