Калибр Руководство по эксплуатации

www.kalibrcompany.ru 5

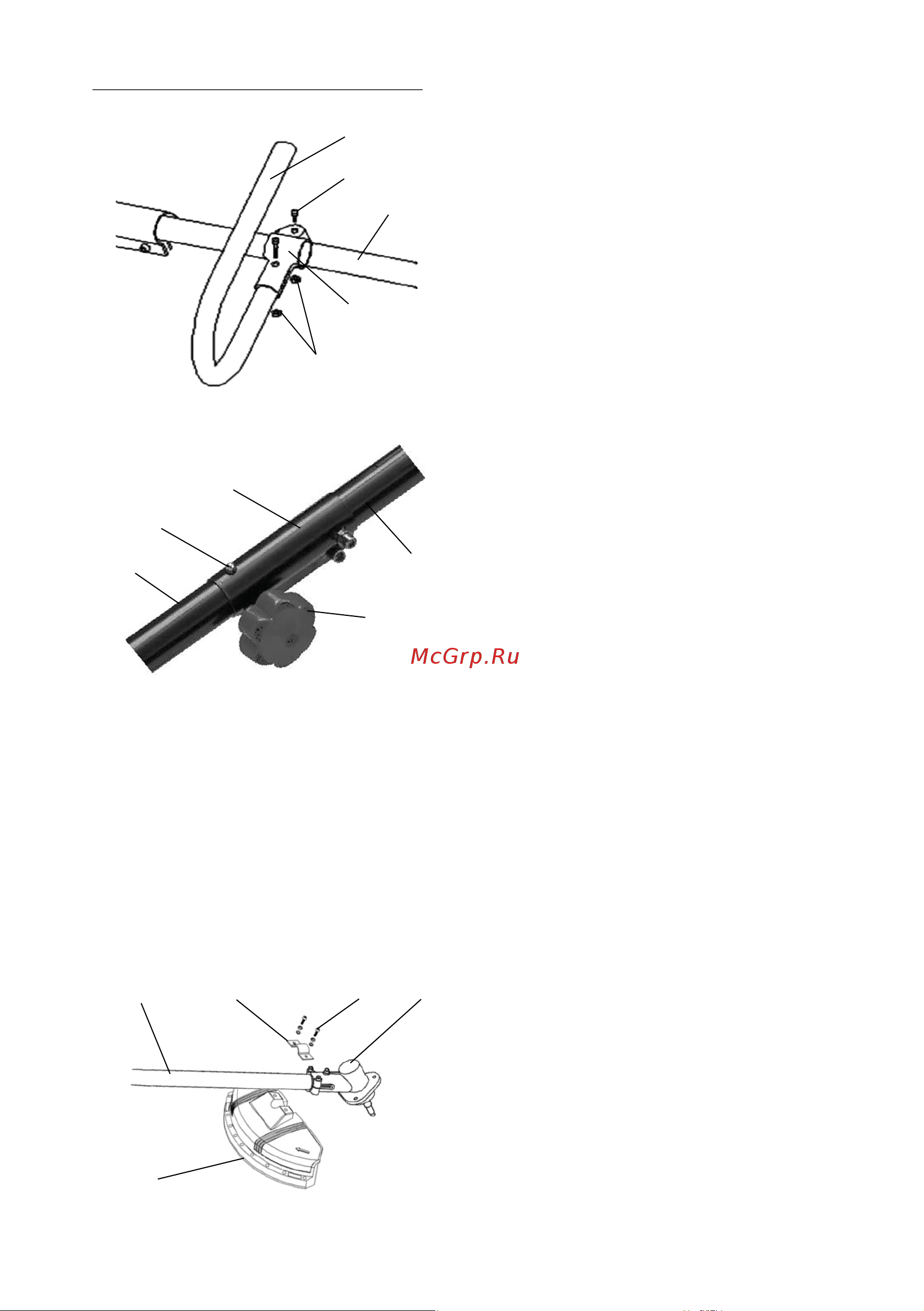

2.3.2 Соединение двух частей штанги (см. рис.3):

- вставить нижнюю штангу (рис.3 поз.1) в муфту (рис.3 поз.3), закреплённую на верхней

штанге (рис.3 поз.4);

- подпружиненный шарик (рис.3 поз.2) нижней штанги должен войти в установочное

отверстие муфты;

- правильно собранное соединение невозможно разъединить, без нажатия на фиксиру-

ющий шарик;

- затянуть до упора гайку-барашек (рис.3 поз.5) болта крепления, для надёжной фикса-

ции штанг в муфте.

2.3.3 Установка защитного кожуха (см.рис.4).

1 – штанга верхняя;

2 – рукоятка;

3 – Винты крепления рукоятки;

4 – Гайки крепления рукоятки.

5 – Кронштейн крепления рукоятки.

1 – штанга нижняя;

2 – шарик подпружиненный нижней

штанги;

3 – муфта соединительная;

4 – штанга верхняя;

5 – гайка-барашек болта фиксации муфты.

рис. 2

рис. 3

1 – корпус редуктора выходного;

2 – нижняя часть штанги;

3 – кронштейн крепления кожуха;

4 – кожух защитный;

5 – винты крепления

рис. 4

2 3
