1.7 Триммер поставляется в торговую сеть в следующей комплектации*:

Электрический триммер/ Защитный кожух 1/1

Штанга с валом (верх/низ) 1/1

Режущая головка в сборе/ Нож 1/1

Наплечный ремень/ Рукоятка передняя 1/1

Наладочный комплект 1

Руководство по эксплуатации/ Упаковка 1/1

* в зависимости от поставки комплектация может меняться

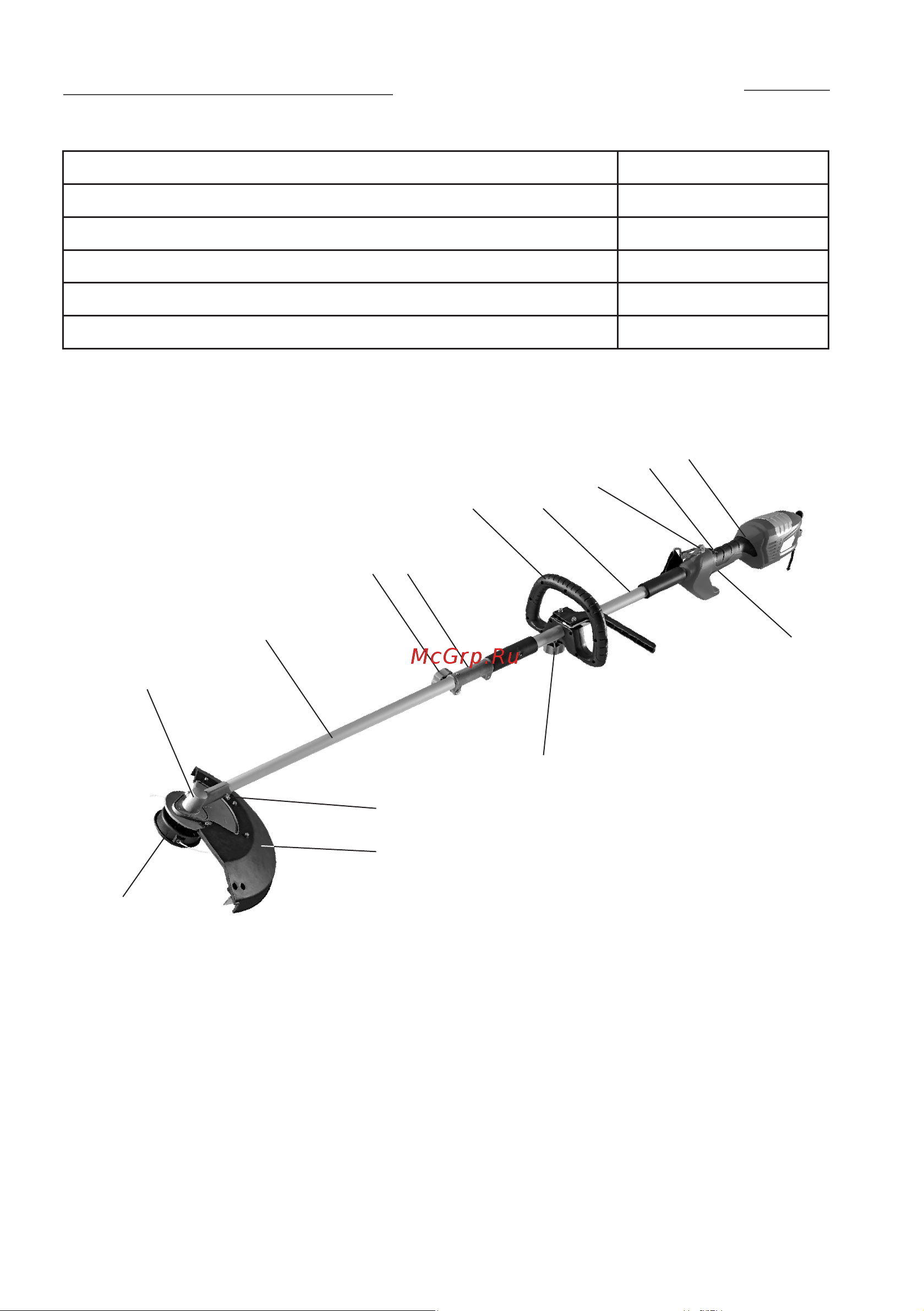

1.8 Общий вид триммера представлен на рисунке 1:

2 Устройство триммера

2.1 Электродвигатель с шестернёй и шпинделем, выключатель, дроссель

плавного пуска расположены в пластиковом корпусе (рис.1 поз.1), состоящим

1 – Корпус двигателя-рукоятка управления; 2 – Клавиша выключателя; 3 – Отверстие

крепления карабина наплечного ремня; 4 – Штанга верхняя; 5 – Рукоятка передняя; 6

– Муфта соединительная; 7 – Ручка-болт фиксации муфты; 8 - Штанга нижняя; 9 – Винт

фиксации нижней штанги к корпусу редуктора; 10 – Кожух защитный; 11 – Корпус редук-

тора выходного; 12 – Головка режущая в сборе; 13 – Маховик фиксации рукоятки; 14

- кнопка блокировки выключателя.

рис. 1
