Калибр Руководство по эксплуатации

EAC ТР ТС

kalibrcompany.ru

из двух половин. Передача крутящего момента осуществляется двумя валами,

соединёнными последовательно. Металлические валы расположены в трубча-

тых штангах: верхней (рис.1 поз.4) и нижней (рис.1 поз.8), скреплённых соеди-

нительной муфтой (рис.1 поз.6). На нижней штанге закреплён выходной редук-

тор (рис.1 поз.11), с фланцем для крепления внутреннего (промежуточного)

кожуха. На него крепится основной (внешний) защитный кожух (рис.1 поз.10),

закрывающий рабочий инструмент (головку с леской или нож) во время работы.

На верхнюю штангу крепится рукоятка (рис.1 поз.5), для удобства перемеще-

ния рабочего инструмента при скашивании травы. В комплект поставки входит

наплечный ремень, крепящийся карабином к отверстиям (рис.1 поз.3) корпуса.

2.2 Для снижения электромагнитных помех двигателя , в целях обеспечения

нормального функционирования находящихся рядом средств связи, в электри-

ческую цепь триммера вставлены конденсатор и катушка индуктивности филь-

тра радиопомех. Для облегчения пуска двигателя, данная модель триммера имеет

дроссель плавного пуска.

2.3 Сборка и подготовка к работе

2.3.1 Установка передней рукоятки (рис.1 поз.5):

- закрепить 2-я винтами защитный стержень (рис.2 поз.6) на рукоятке (рис.2

поз.1);

- установить на верхнюю штангу рукоятку в удобном для работы положении;

- прижать (по стрелке) хомут (рис.2 поз.7) к верхней штанге (рис.2 поз.5) и зафик-

сировать его ручкой-винтом (рис.2 поз.4).

2.3.2 Соединение штанг триммера (см. рис.3):

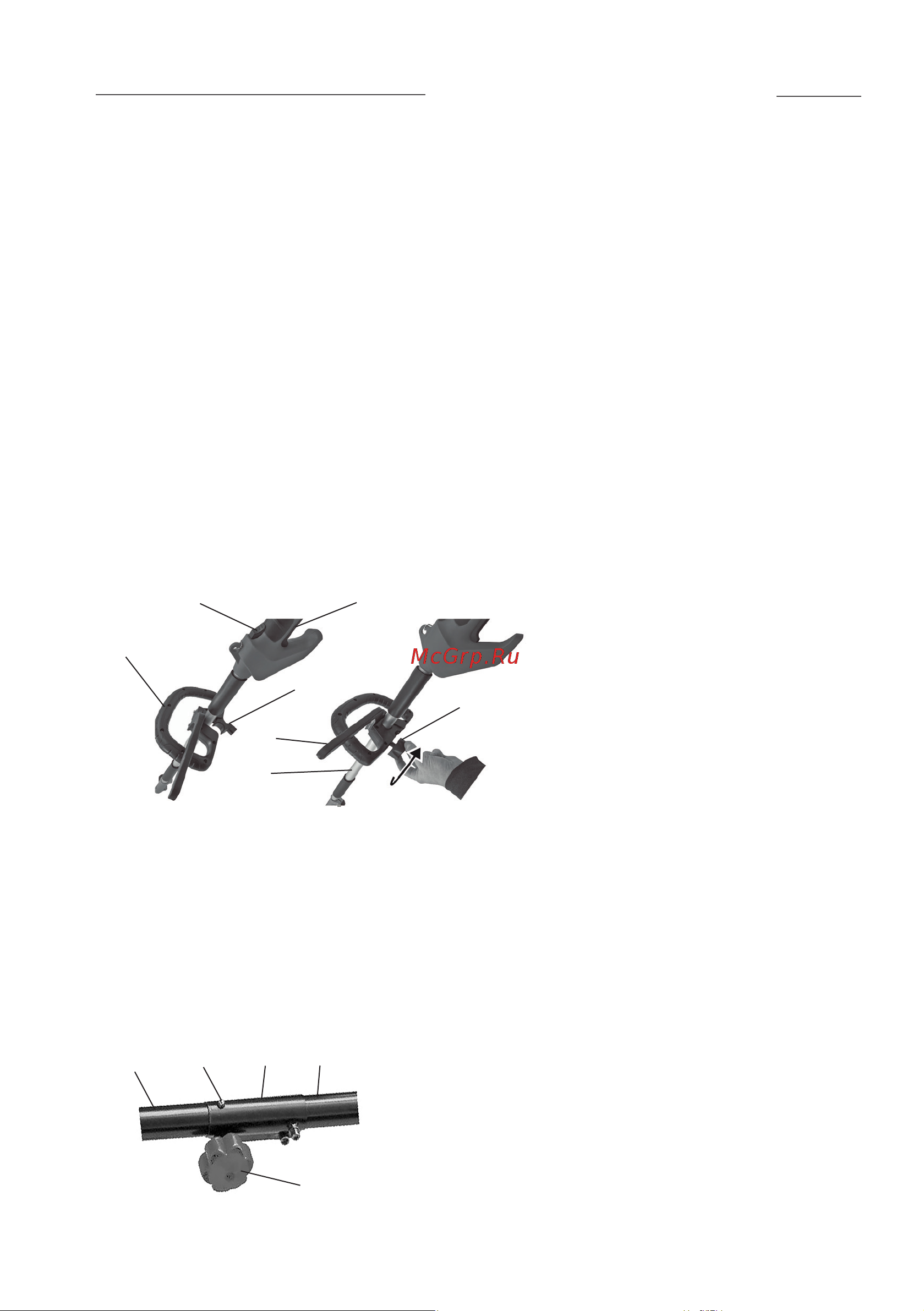

рис. 2

1 – рукоятка передняя;

2 – кнопка блокировки клавиши

выключателя;

3 – клавиша выключателя;

4 – ручка-винт фиксации хомута;

5 – штанга верхняя;

6 – стержень-ограждение;

7 – хомут рукоятки.

2 3

1 – Штанга нижняя;

2 – Шарик подпружиненный, нижней штанги;

3 – Муфта соединительная;

4 – Штанга верхняя;

5 – Ручка-болт фиксации муфты;

рис. 3
