- вставить нижнюю штангу (рис.3 поз.1) в муфту (рис.3 поз.3), закреплённую на

верхней штанге (рис.3 поз.4);

- подпружиненный шарик (рис.3 поз.2) нижней штанги должен войти в устано-

вочное отверстие муфты;

- правильно собранное соединение невозможно разъединить, без нажатия на

фиксирующий шарик;

- затянуть до упора ручку-болт (рис.3 поз.5), для надёжной фиксации штанг в

муфте

2.3.3 Установка защитного кожуха.

Триммер поставляется с закреплённым на нижней штанге корпусом редуктора

(рис.4 поз.2) с фланцем (рис.4 поз.4), для крепления внутреннего защитного кожуха

(рис.4 поз.1).

На внутренний защитный кожух крепится внешний (рис.4 поз.5) с ножом для

отсечки лески.

Порядок крепления кожухов:

- совместив крепёжные отверстия кожуха внутреннего (рис.4 поз.1) и фланца

редуктора (рис.4 поз.4), скрепить их тремя винтами (рис.4 поз.3) шестигранным

ключом из комплекта поставки;

- совместив крепёжные отверстия внутреннего и внешнего кожуха (рис.4 поз.5),

скрепить их четырьмя винтами (рис.4 поз.6) шестигранным ключом;

- закрепить (если не установлен) на внешнем кожухе двумя винтами (рис.4

поз.7) нож отсечки лески.

2.3.4 Установка режущего ножа (см. рис.5):

- установить на шпиндель (рис.5 поз.1) выходного редуктора опорный фланец

(рис.5 поз.2);

- установить режущий нож (рис.5 поз.5) на шпиндель, убедившись, что он ровно

лежит на опорном фланце (рис.5 поз.2);

- установить на нож зажимной фланец (рис.5 поз.6);

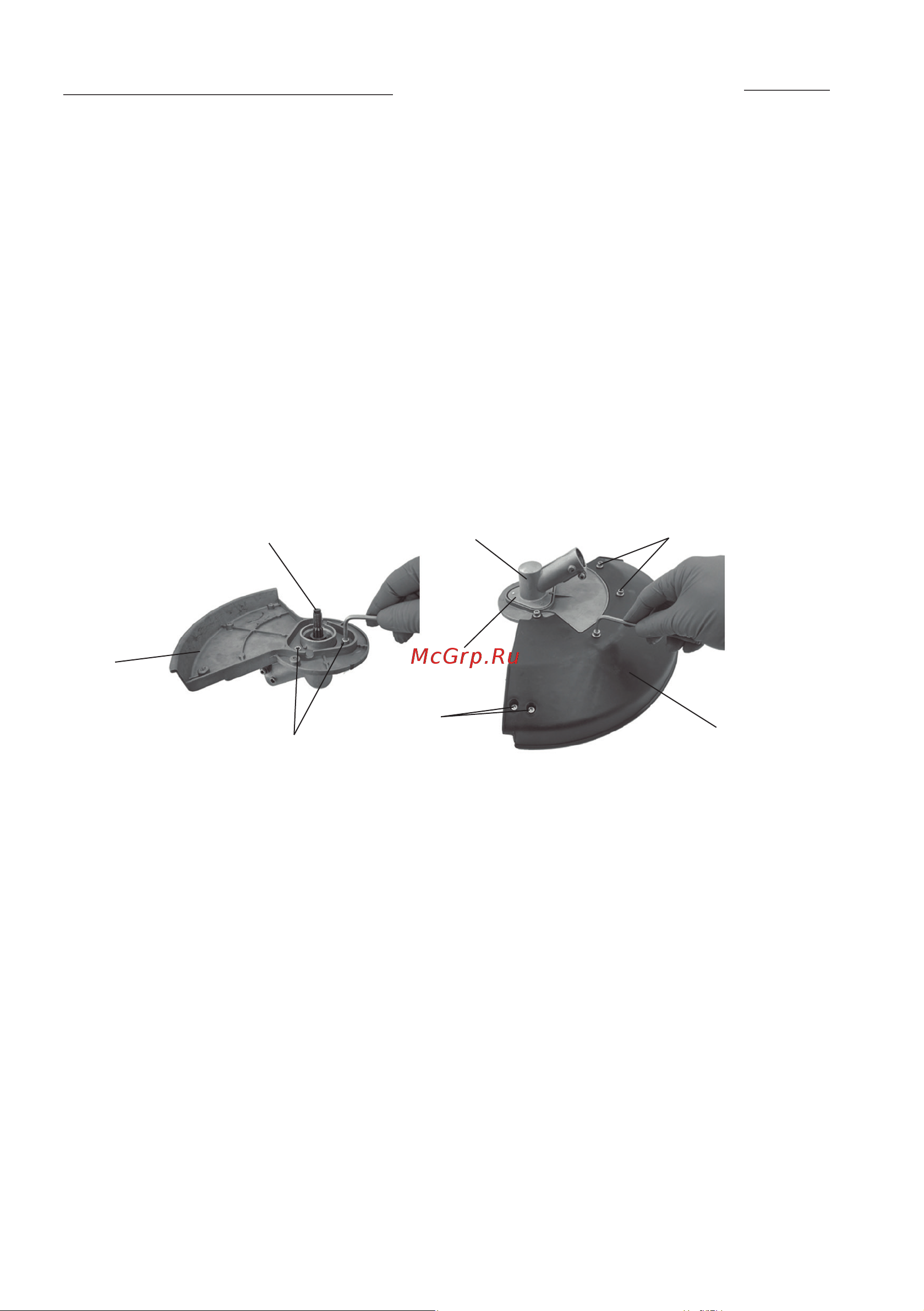

1 – кожух защитный внутренний; 2 – корпус редуктора; 3 – винты крепления кожуха

внутреннего; 4 – фланец корпуса редуктора; 5 – кожух защитный внешний; 6 – винты

крепления кожуха внешнего; 7 – винты крепления ножа отсечки лески; 8 - шпиндель.

рис. 4
