- зафиксировав шпиндель ключом (рис.6 поз.5) через отверстие (рис.5 поз.3)

опорного фланца, закрутить (против часовой стрелки) гайку крепления (рис.5 поз.7) и

надёжно затянуть её ключом из комплекта поставки;

- для гарантированного обеспечения надёжности работы, зафиксировать гайку

шплинтом (рис.5 поз.8).

2.3.5 Установка головки режущей (см. рис.6):

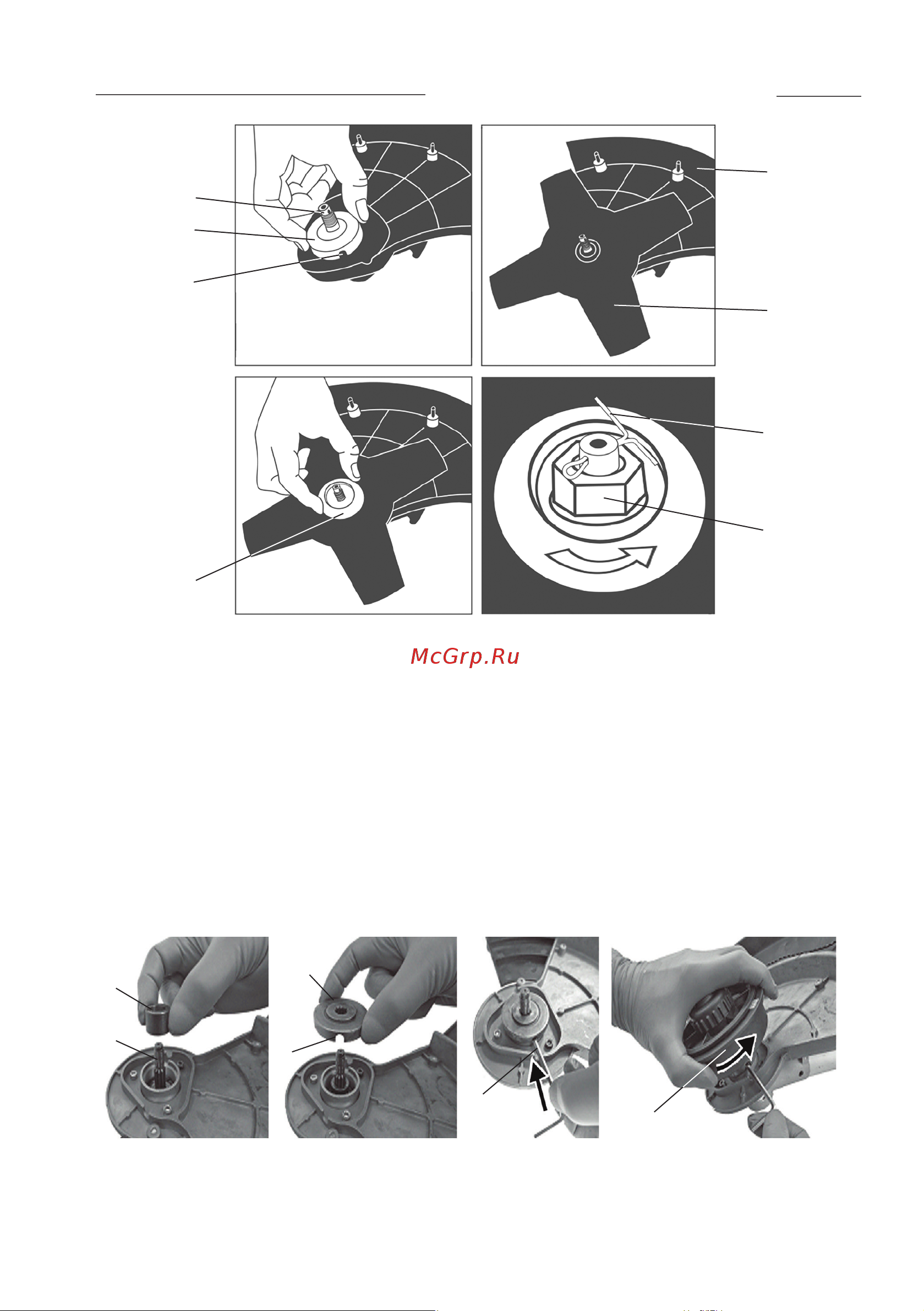

1 – шпиндель выходного редуктора; 2 – фланец опорный; 3 – отверстие фиксации шпин-

деля; 4 – защитный кожух внутренний; 5 – нож режущий; 6 – фланец зажимной; 7 – гайка

крепления ножа; 8 – шплинт.

рис. 5

1 – втулка шпинделя; 2 – фланец опорный; 3 – шпиндель выходного редуктора; 4 –

отверстие фиксации шпинделя; 5 – ключ; 6 – головка режущая (шпуля).

рис. 6
