Начало работы >
Расположение органов управления и разъемов
Расположение органов управления и разъемов
На следующих страницах показано расположение органов управления и разъемов компьютера.
!
Внешний вид компьютера может отличаться от показанного на иллюстрациях данного руководства из-за различий в их
характеристиках. Он может также отличаться в разных странах или регионах.

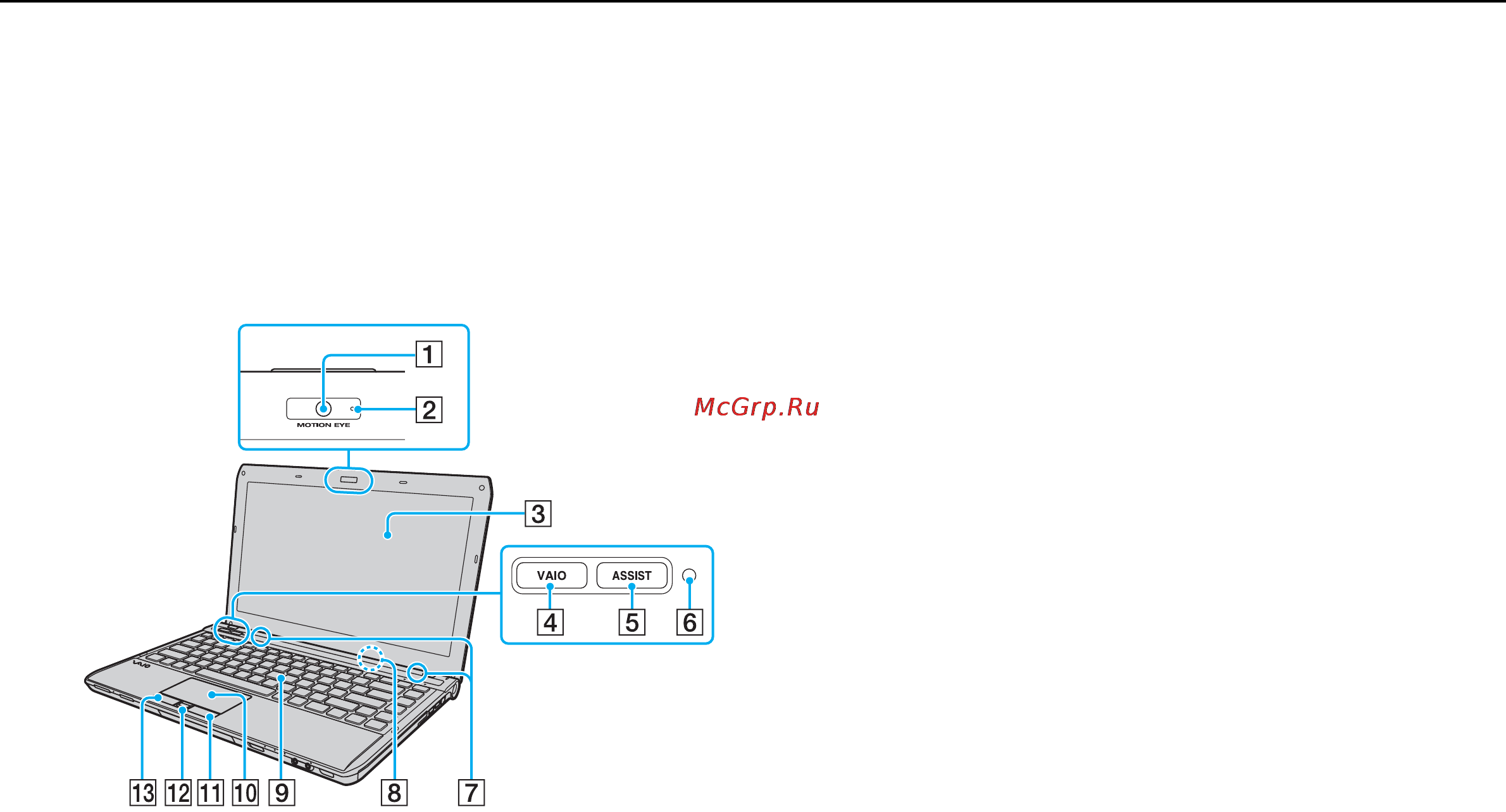

Вид спереди
A Встроенная камера MOTION EYE (стр. 37)
B Индикатор встроенной камеры MOTION EYE (стр. 15)
C ЖК-дисплей (стр. 137)
D Кнопка VAIO (стр. 36)
E Кнопка ASSIST (стр. 36)
F Датчик внешней освещённости (стр. 33), (стр. 180)
Измеряет интенсивность внешней освещенности для
автоматической настройки яркости ЖК-дисплея на
оптимальный уровень.
G Встроенные громкоговорители (стерео)
H Встроенный микрофон (монофонический)
I Клавиатура (стр. 31)
J Сенсорная панель (стр. 34)
K Правая кнопка (стр. 34)
L Сенсор отпечатков пальцев
*
(стр. 75)
M Левая кнопка (стр. 34)
* Не для всех моделей.
