Тягово-сцепное устройство
(ТСУ) съемный квадрат. Арт. 09111501

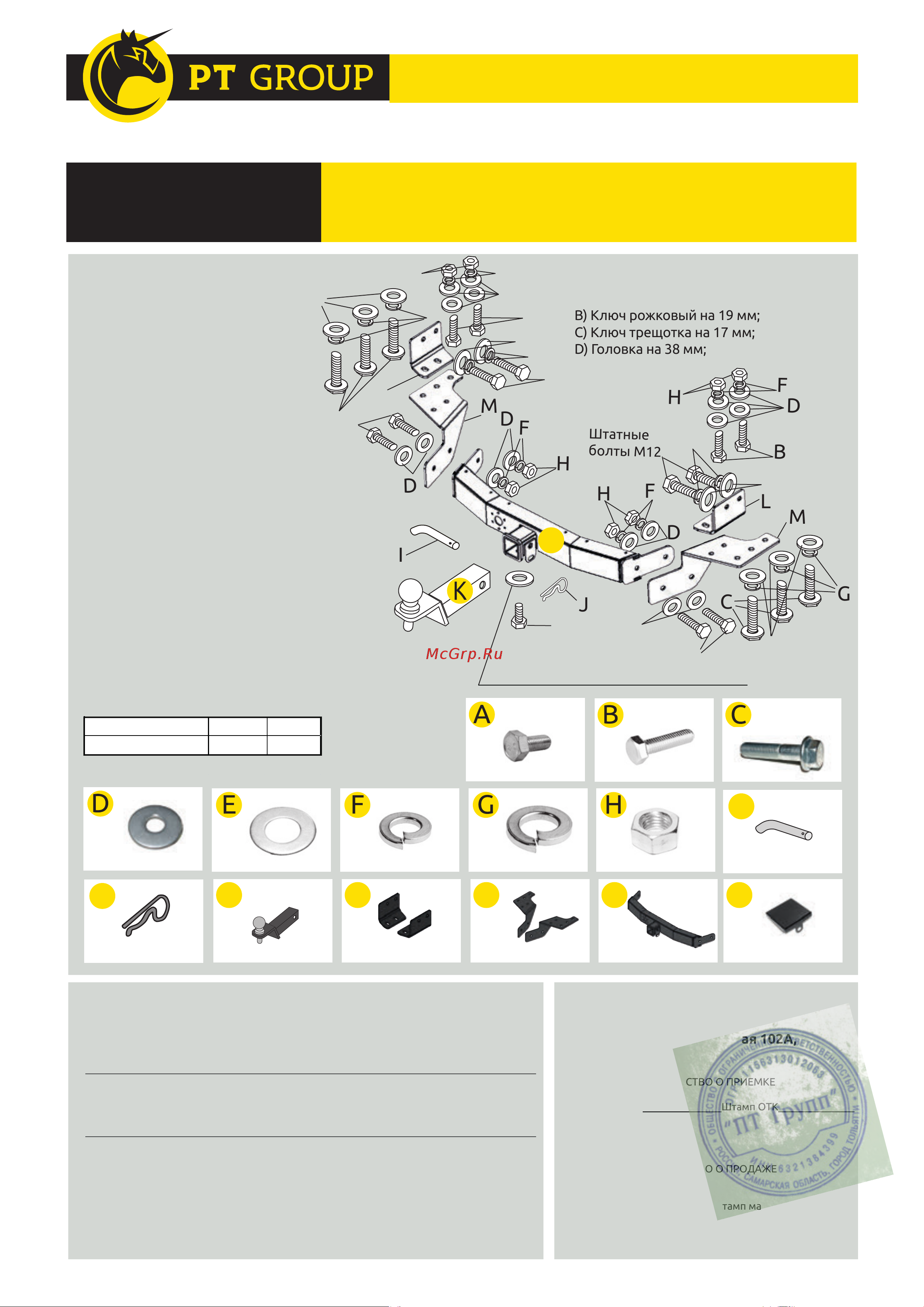

Комплектация
Требуемые инструменты
A) Ключ рожковый на 17 мм;
B) Ключ рожковый на 19 мм;
C) Ключ трещотка на 17 мм;
D) Головка на 38 мм;
J
I
J
A
B
B
I
M
L
L
M
Toyota
Fortuner 2016-
K
Штатные
болты М12
B
D
F
H
D
F
H
H
F
D
D
D
E
G
C
E
G
C
K
Паспорт изделия
Изделие изготовлено из стали • Сцепка и расцепка прицепа к ТС возможна одним человеком, без применения специальных
инструментов • Конструкция изделия обеспечивает выполнение сохранности характеристик и функционирование после замены
изнашивающихся деталей. Изнашиваемые детали взаимозаменяемы • Ограничения на использование механического сцепного
устройства и его элементов см. в данной инструкции • Усиление зоны крепления при установке изделия на ТС не требуется
При установке изделия на автомобиль шаровый наконечник не ухудшает видимость и не закрывает задний номерной знак.
Габаритные размеры изделия: 1144x612x296 мм.
Присоединительный размер: 788 мм.
Высота установки: 480 мм.
Максимальные углы поворота при установке
изделия на ТС составляют:
- в горизонтальной плоскости - 84 град.
- в вертикальной плоскости - 35 град.
Пространственное положение шарового наконечника
регламентировано ГОСТом Р 41.55-2005.
Требования к установке:
- Не устанавливать изделие на другую марку и модель автомобиля;
- Не устанавливать изделие в места не предусмотренные данной
инструкцией;
- Не подвергать изделие сварочным работам;
- Выполнять установку изделия строго руководствуясь данной
инструкцией по установке.
Требования к эксплуатации:
A) Болт М10х20 – 1 шт.
B) Болт М10х40х1,25 – 8 шт.
C) Болт М12х45х1,25 с юбкой – 6 шт.
D) Шайба М10 увеличенная – 17 шт.
E) Шайба М12 – 10 шт.
F) Шайба пружинная М10 – 8 шт.
G) Шайба пружинная М12 – 10 шт.
H) Гайка М10х1,25 – 8 шт.
I ) Палец гнутый – 1 шт.
J) Шплинт – 1 шт.
K) Съемный шар – 1 шт.
L) Кронштейн верхний правый и левый – 2 шт.
M) Кронштейн нижний правый и левый – 2 шт.
N) Кронштейн центральный – 1 шт.
O) Заглушка для ТСУ – 1 шт.
O
N
D
-
используется для крепления заглушки
Штатные
болты М12
H
F
D
B
E
G
E
G
- Не вставать на изделие;
- Не использовать изделие в качестве опоры для домкрата;
- Каждые 5 000 км подтягивать соед. элементы изделия;
- На неасфальтированном покрытии грузоподъемность
сокращается в 2 раза а скорость не должна
превышать 30 км/ч.
Диаметр резьбы М10 М12
Момент затяжки; Hм 47 80
Класс прочности метизов: Болт - 8.8, Гайка - 8
При установке изделия на ТС расстояние от центра шарового
наконечника до вертикальной плоскости проходящей через
наиболее удаленную назад крайнюю точку оборудования
составляет 130 мм.
Фаркоп не предназначен для установки багажных платформ с
креплением непосредственно на шар, использовать платформу
под американский квадрат.
ООО «ПТ ГРУПП»
адрес: 445000, Самарская обл.
г. Тольятти, ул. Вокзальная 102А,
строение 1.
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Дата упаковки Штамп ОТК_______________
СВИДЕТЕЛЬСТВО О ПРОДАЖЕ
Дата продажи______________Штамп магазина____________
Гарантийный срок 12 месяцев с даты розничной продажи.
Сохраняйте гарантийный талон в течении всего гарантийного срока.
ГАРАНТИЙНЫЙ ТАЛОН
