ШИНА / ЦЕПЬ / УСТАНОВКА КРЫШКИ СЦЕПЛЕНИЯ

ПРЕДУПРЕЖДЕНИЕ: Всегда надевайте защитные перчатки при работе с

цепью.

УСТАНОВКА ШИНЫ:

Гарантируется смазка шины и цепи, ТОЛЬКО ПРИ ИСПОЛЬЗОВАНИИ

ОРИГИНАЛЬНОЙ ШИНЫ с масляным отверстием (A), как это показано на (Рис.

3A)

1. Удостоверьтесь, что ТОРМОЗ ЦЕПИ установлен в РАСТОРМОЖЕННОЕ

положение (рис. 3Б)

2. Удалите гайку крепления шины (B). Удалите крышку ТОРМОЗА ЦЕПИ (C),

может потребоваться небольшое усилие. (Рис. 3C).

ЗАПОМНИТЕ: Удалите два пластмассовых фиксатора. Они используются только для

транспортировки пилы.

3. Используя отвертку, поверните винт регулировки (D) ПРОТИВ ЧАСОВОЙ СТРЕЛКИ, пока

ПАЛЕЦ НАТЯЖЕНИЯ ЦЕПИ (E) не выкрутится до конца винта (рис. 3Д).

4. Установите шину как показано на (рис. 3E). Во время монтажа цепи очень важно, чтобы

палец натяжения вошел в отверстие

на шине.

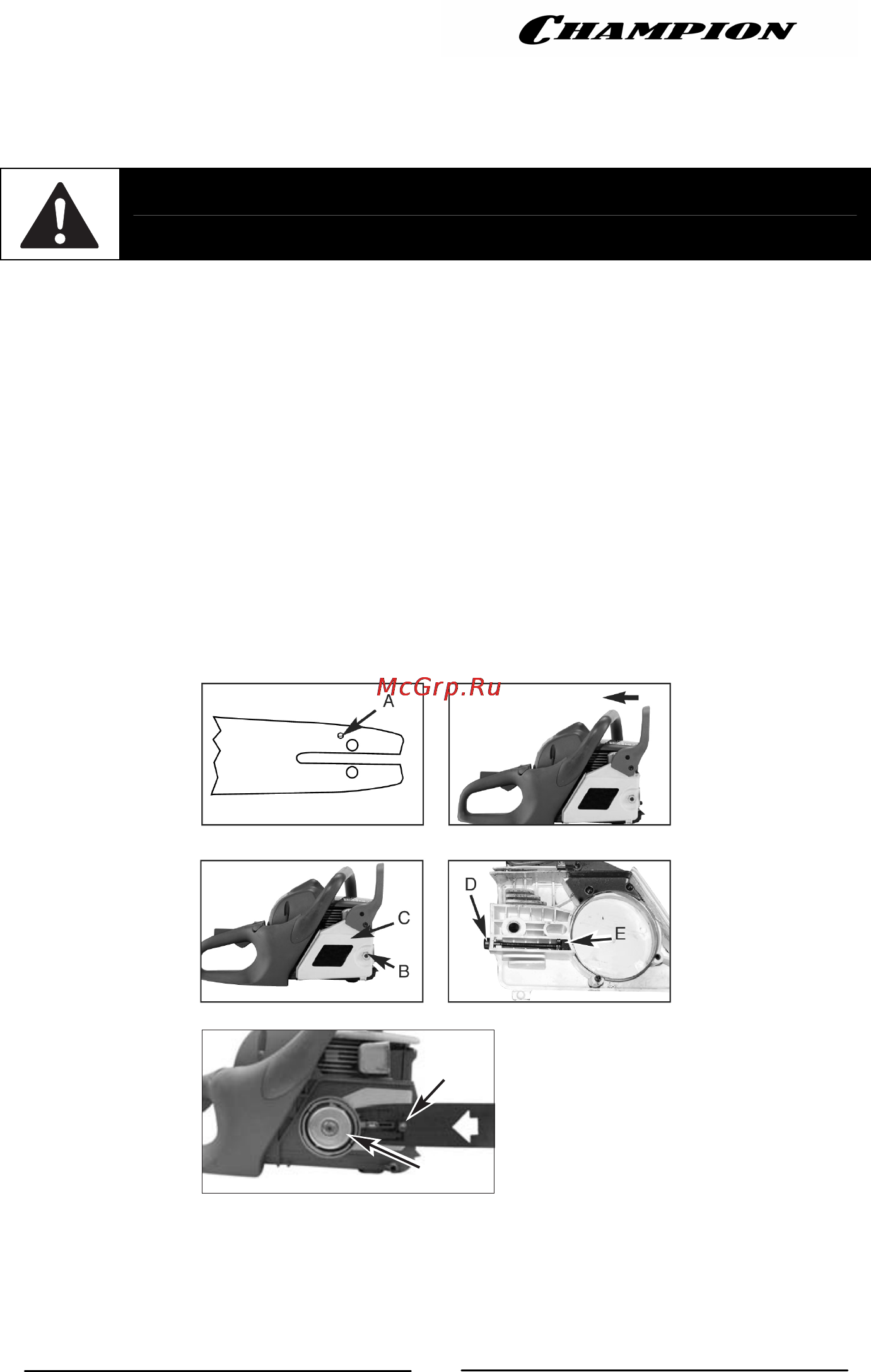

Рис. 3А

Рис. 3Б

Рис. 3С

Рис. 3Д

Рис. 3Е

УСТАНОВКА ЦЕПИ:

Всегда надевайте перчатки при работе с цепью.

1. Расположите цепь петлей, с направлением лезвий зубцов (A) ПО ЧАСОВОЙ СТРЕЛКЕ

(рис. 4A).
