3. ПОРЯДОК МОНТАЖА И ЭКСПЛУАТАЦИИ

3.1 Монтаж и обслуживание фотореле должны осуществляться квалифи-

цированным персоналом.

3.2 Фотореле размещено в пластмассовом корпусе, состоящем из основа-

ния с электронной платой и защитного пластикового кожуха.

3.3 Монтаж

3.3.1 Установить крепежный уголок на основание фотореле и закрепить

винтом (входит в комплект поставки).

3.3.2 Смонтированное на крепежном уголке фотореле установить на

место установки. ВНИМАНИЕ! Фотореле PS-2 и PS-3 устанавливаются

основанием вниз.

3.3.3 Подключить сетевые провода и провода нагрузки к выводам фотореле:

-коричневый провод – подключение фазы (L);

-синий провод –подключение нейтрали (N);

-красный провод – подключение нагрузки.

Схема подключения фотореле приведена на рисунке 1.

3.4 Регулировка «LUX» PS-2, PS-3, PS-4, PS-5 кроме PS-1.

3.4.1 Регулятор «LUX» порога срабатывания в зависимости от уровня ос-

вещенности находится на основании корпуса фотореле. Вращением регу-

лятора (регулировка «+» «-») можно установить порог срабатывания фото-

реле в зависимости от уровня освещенности окружающей среды от 5 Лк

(сумерки) до 50 Лк.

3.4.2 Требуемый уровень срабатывания фотореле выбирается опытным

путем.

3.5 Обслуживание

3.5.1 Чистку фотореле производить мягкой ветошью, смоченной в слабом

мыльном растворе.

3.5.2 Фотореле ремонту не подлежат.

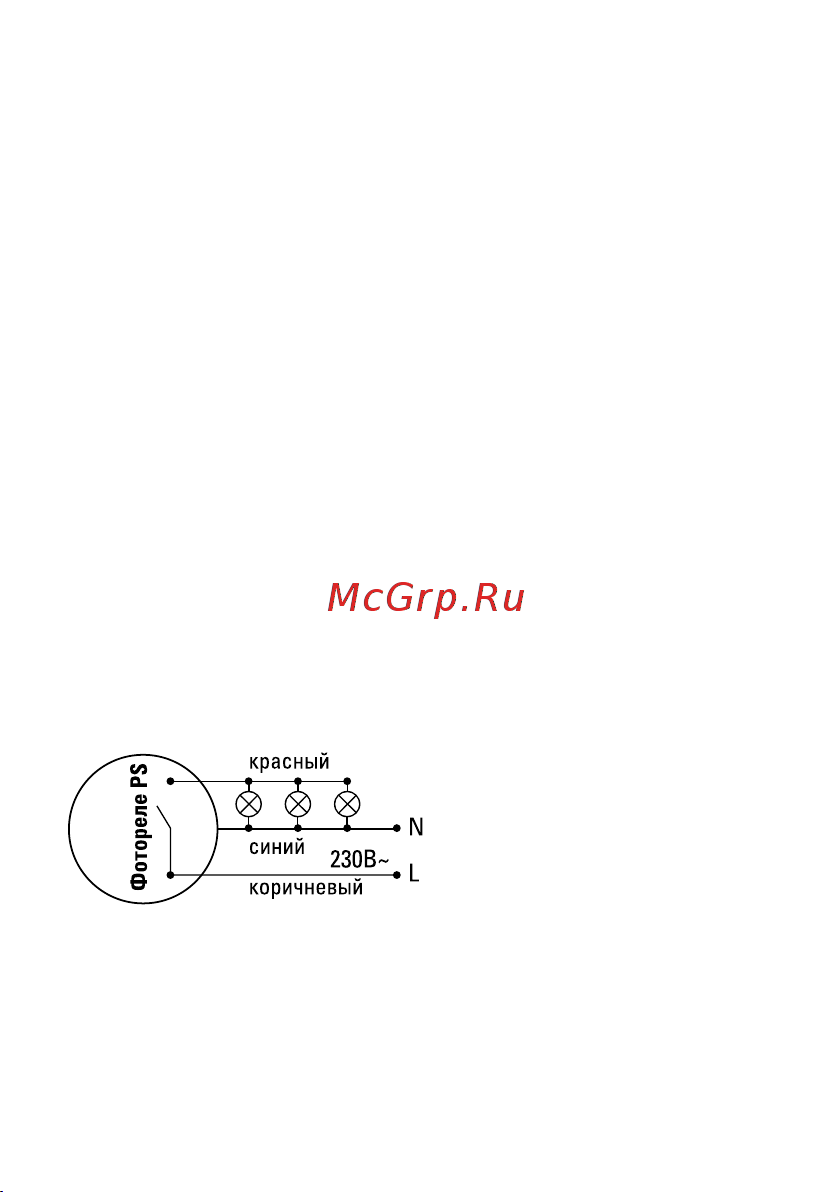

Рис.1 Схема подключения
