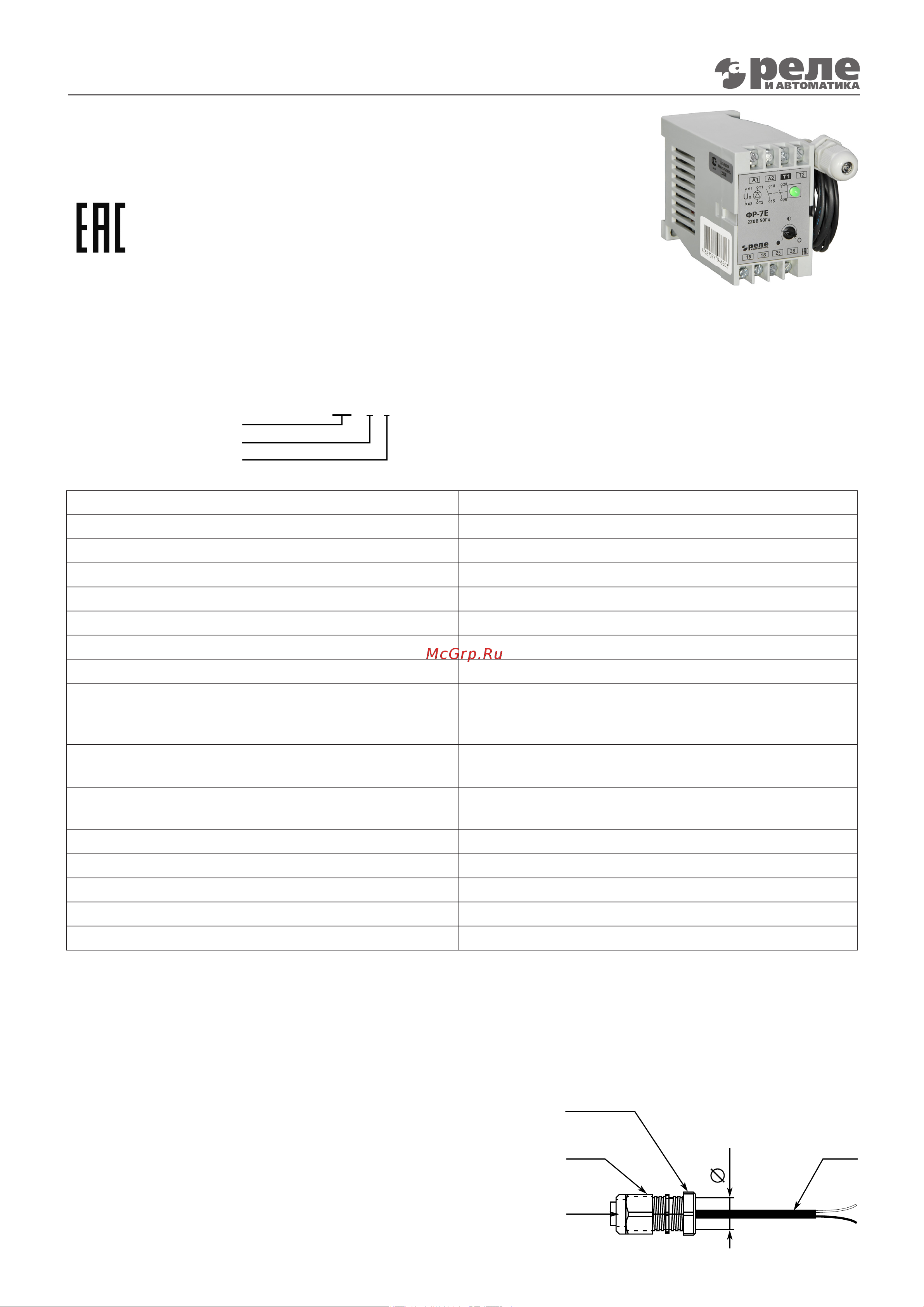

Фотореле ФР-7Е

ФОТОРЕЛЕ ФР-7Е

ОБЩИЕ СВЕДЕНИЯ

Фотореле типа ФР-7Е предназначено для автоматического включения и

отключения по установленной освещенности уличного освещения или

мест общего пользования, индивидуальных рабочих мест и т. п., а так-

же для применения в качестве комплектующего изделия в устройствах

промышленной автоматики.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Закрытые производственные помещения.

Диапазон рабочих температур – от -20°С до +45°С.

Относительная влажность окружающего воздуха до 93% при температуре 25°С.

Окружающая среда невзрывоопасная, не содержащая агрессивных паров и электропроводящей пыли в количе-

стве, влияющем на параметры реле.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное напряжения, В 220

Допустимые колебания напряжения питающей сети -15…+10%

Номинальная частота питающей сети, Гц 50 ±1

Потребляемая мощность, Вт, не более 5

Номинальный ток, при cosj ≥ 0.5, А 5

Коммутируемое напряжение, В 220В 50Гц / 24В пост.

Механическая износостойкость 1x10

циклов ВО

Электрическая износостойкость 5х10

циклов ВО

Номинальные режимы коммутации на одну контакт-

ную группу (количество циклов срабатывания, не

менее), при cosj ≥ 0.5, А

0.1А, @ 12В (не менее 5х10

)

5А, = 30В (не менее 9х10

)

5А, ~ 220В (не менее 9х10

)

Допустимые режимы коммутации

1000 замыканий до 10А на время до 0.1с, с размыка-

нием до 5А, 245В ~ или 30В= до 0.1Гц

Диапазон освещенности, при которой происходит

срабатывание фотореле, Лк *

10…50

Задержка от кратковременного затемнения (освещения), с 15...45

Защита IP 40 со стороны лицевой панели

Длина кабеля фотодатчика, м 1.5

Габаритные размеры, мм, не более 45х70х100

Масса, кг, не более 0.3

*По предварительному заказу устанавливается диапазон 5…10Лк.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

УСТРОЙСТВО И РАБОТА

Фотореле размещено в пластмассовом корпусе. Корпус состоит из основания с контактными зажимами и крыш-

ки. Схема изделия собрана на печатной плате. Резистор регулировки порога срабатывания фотореле смонтиро-

ван на лицевой панели.

К клемме А1 присоединяется фаза сети 220В, к клемме А2 присоединяется нейтраль.

Фотодатчик присоединяется к клеммам Т1 и Т2, причем к клемме Т2 присоединяется вывод фотодатчи-

ка белого (либо другого светлого) цвета.

При включении питания, если освещенность датчика выше установ-

ленного порога срабатывания, светодиод на лицевой панели реле

светится красным цветом. При снижении освещенности датчика

ниже установленного порога срабатывает выходное реле и свето-

диод светится зеленым цветом.

Для монтажа кабеля с фотодатчиком при использовании специаль-

ного патрона необходимо:

1. Отвернуть колпачок (поз. №1).

2. Надеть корпус сальника на кабель (поз. №3), так чтобы корпус

ФР -7 Е

Тип корпуса

Модификация

Фотореле

ТУ 27.12.24-007-17114305-2019

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
