ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Предприятие-изготовитель гарантирует нормальную работу прибора в течение 2 лет со дня ввода в экс-
плуатацию при соблюдении условий эксплуатации, но не более 2.5 лет со дня отгрузки потребителю.
При повреждении корпуса и контрольной наклейки претензии не принимаются.
Реле проверено и признано годным к эксплуатации.
Дата выпуска "_____"___________________ 20___ Представитель ОТК ________________________
М. П.
Вносить изменения в конструкцию реле и комплектующих запрещено!
(С) 2023.0821 =115
105187, Москва, Измайловское шоссе, 73-Б
(495) 921-2262, (499)166-5848, (499)166-5868
e-mail: info@rele.ru internet: http://www.rele.ru
Телефон технической поддержки: +7 (499) 166-58-71
Фотореле ФР-7Е

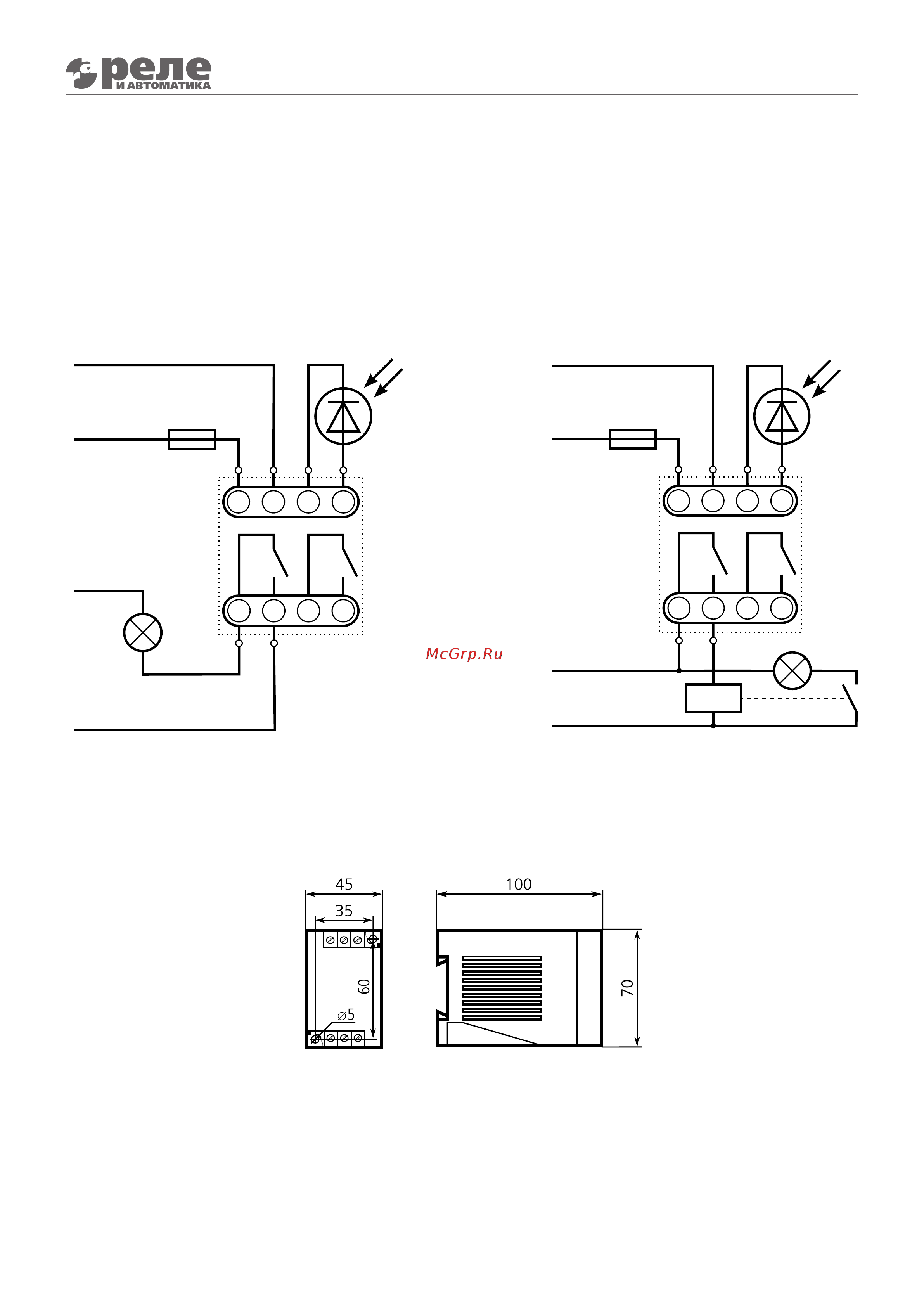

СХЕМА ПОДКЛЮЧЕНИЯ
ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
фотодатчика (поз. №2) зафиксировался в лепестках цанги. Затем завернуть колпачок обратно.
3. Подготовить отверстие диаметром 12,5мм; продеть в отверстие кабель со стороны выводов; надеть на кабель
фиксирующую гайку (поз. №4) и затянуть ее на корпусе кабельного сальника.
15 18
A1
A2
T2T1
25
28
220
В 50Гц
220
В 50Гц
HL1
FU1
FD1
15 18
A1
A2
T2T1
25
28
220В 50Гц
220В 50Гц
FU1
FD1
HL1
K1
K1.1
ВНИМАНИЕ! Не допускается попадание света от источников, управляемых фотореле, во входное окно
фотодатчика. Это приведет к неправильным срабатываниям фотореле.
Не допускается загрязнение входного окна, механические повреждения фотодатчика.
Настройка порога срабатывания осуществляется вращением регулировочного винта на лицевой панели
фотореле.
Для исключение сбоев в работе реле при коммутации индуктивной нагрузки (электромагнит, электро-
магнитный клапан и др.), подключите непосредственно к клеммам нагрузки помехоподавляющую цепь
в виде последовательно соединенных резистора 100...200 Ом 2Вт и неполярного конденсатора
0.1...0.22 мкф 630В.
Рекомендуемая схема включения фотореле
при мощности нагрузки до 300Вт
(исключая лампы ДРЛ)
FD1 - фотодатчик
FU1 - предохранитель
HL1 - лампа
Рекомендуемая схема включения фотореле при
мощности нагрузки более 300Вт и ламп ДРЛ
FD1 - фотодатчик
FU1 - предохранитель
HL1 - лампа
К1 - магнитный пускатель
