Фотореле ФР-7М

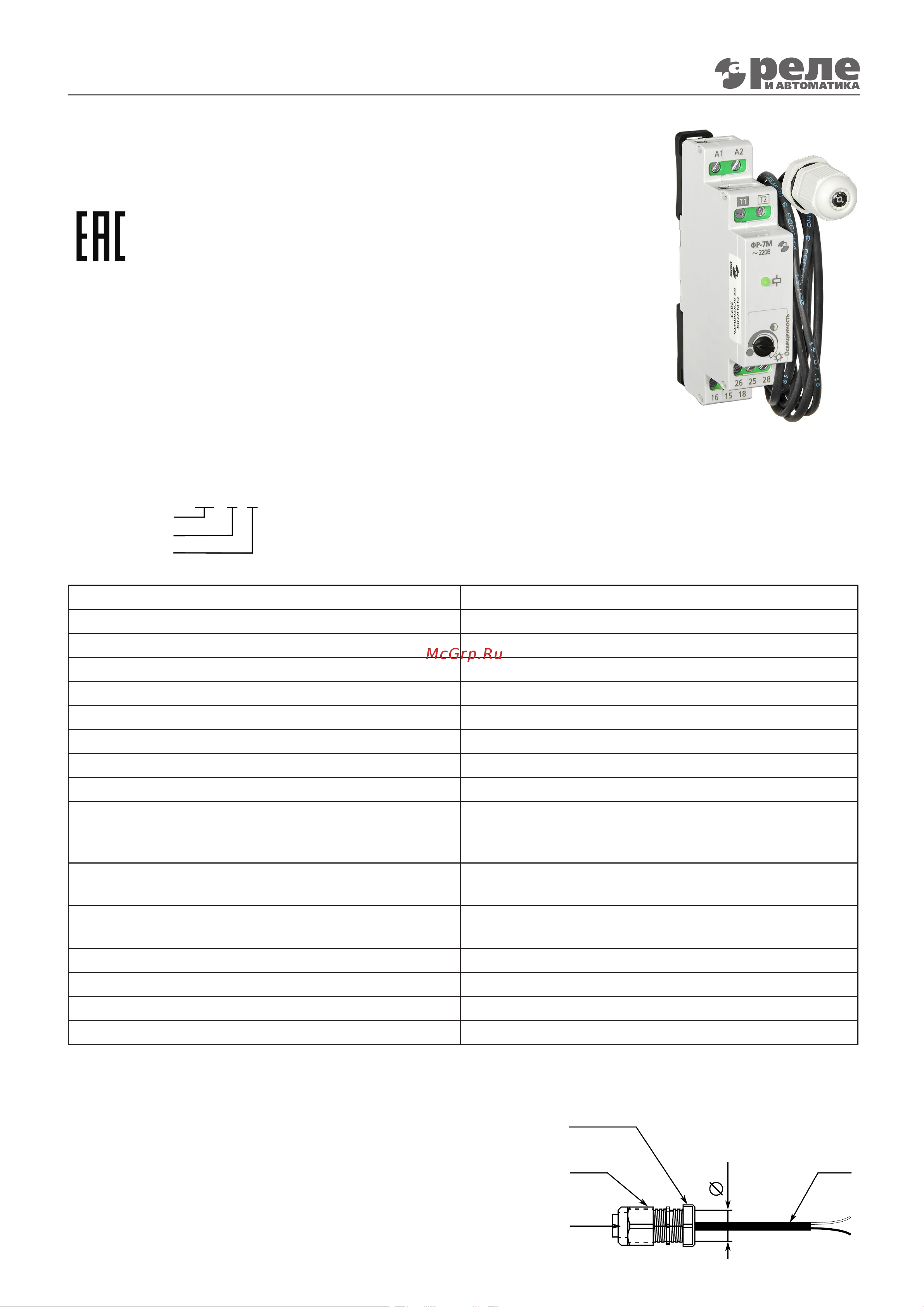

ФОТОРЕЛЕ ФР-7М

Фотореле типа ФР-7М предназначено для автоматического включения

и отключения по установленной освещенности уличного освещения или

мест общего пользования, индивидуальных рабочих мест и т. п., а также

для применения в качестве комплектующего изделия в устройствах про-

мышленной автоматики.

Диапазон рабочих температур электронного блока от – 20 до +55°С.

Диапазон рабочих температур фотодатчика – от -40 до +60°С.

Воздействие вибраций с ускорением до 1g с частотой до 100Гц.

Воздействие по сети питания импульсных помех, не превышающих двойную вели-

чину напряжения питания и длительностью не более 10мкс.

Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нару-

шающем работу реле, а также агрессивных газов и паров в концентрациях, разру-

шающих металлы и изоляцию.

Степень защиты датчика – IP54, реле по корпусу – IP40, по клеммам – IP20.

Номинальное напряжение, В 220

Допустимые колебания напряжения питающей сети -15…+10%

Номинальная частота питающей сети, Гц 50 ±1

Потребляемая мощность, Вт, не более 5

Количество и вид контактов 2 переключающих

Номинальный ток, при cosj ≥ 0.5, А 5

Коммутируемое напряжение, В 220В 50Гц / 24В пост.

Механическая износостойкость 1x10

циклов ВО

Электрическая износостойкость 5х10

циклов ВО

Номинальные режимы коммутации на одну контакт-

ную группу (количество циклов срабатывания, не

менее), при cosj ≥ 0.5, А

0.1А, @ 12В (не менее 5х10

)

5А, = 30В (не менее 9х10

)

5А, ~ 220В (не менее 9х10

)

Допустимые режимы коммутации

1000 замыканий до 10А на время до 0.1с, с размыка-

нием до 5А, 245В ~ или 30В= до 0.1Гц

Диапазон освещенности, при которой происходит

срабатывание фотореле, Лк

10…50

Задержка от кратковременного затемнения (освещения), с 15...45

Длина кабеля фотодатчика, м 1.5

Габаритные размеры, мм, не более 17,5х90х66

Масса, кг, не более 0.1

*По предварительному заказу поставляется реле с длиной кабеля фотодатчика 5, 15, 25, 50м

Фотореле размещено в пластмассовом корпусе. Схема изделия собрана на печатной плате. На лицевой панели

расположены ручка регулятора порога срабатывания фотореле и ин-

дикаторный светодиод.

К клемме А1 присоединяется фаза сети 220В, к клемме А2 присоеди-

няется ноль.

Фотодатчик присоединяется к клеммам Т1 и Т2, причем к клем-

ме Т2 присоединяется экран фотодатчика (вывод белого цвета).

При включении питания, если освещенность датчика выше установ-

ленного порога срабатывания, светодиод на лицевой панели реле

ФР -7 М

Тип корпуса

Модификация

Фотореле

ТУ 27.12.24-007-17114305-2019

УСТРОЙСТВО И РАБОТА

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

(С) 2023.0821 =115

УCЛОВИЯ ЭКСПЛУАТАЦИИ

ОБЩИЕ СВЕДЕНИЯ

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
