Фотореле предназначены для автоматического включения и выключения нагрузки в

зависимости от уровня освещенности. Фотореле предназначены для эксплуатации в

однофазной электрической сети переменного тока напряжением 230В. Основная

область применения - управление внутренним освещением. Коммутация нагрузки

выполняется электромеханическим реле.

НАЗНАЧЕНИЕ

*Внимание! Производитель оставляет за собой право вносить непринципиальные

изменения в конструкцию, не ухудшающие технические характеристики изделия и не

влияющие на безопасность конечной продукции, без отражения этого в руководстве

по эксплуатации и уведомления потребителя.

Работы, связанные с монтажом, чисткой фотореле осуществлять только при

отключенном электропитании сети. Обязательно убедитесь в отсутствии напряжения

на месте работ с помощью индикатора напряжения. Запрещается подключать

фотореле к неисправной электропроводке. Присоединение к электросети производить

только при помощи клеммной колодки, скрутка проводов недопустима. Убедитесь, что

все электрические соединения надежно защищены от попадания влаги. При

возникновении неисправности (короткое замыкание/искрение/оплавление/

возгорание и т.п.), необходимо отключить электропитание. Запрещается производить

тушение с помощью воды или легковоспламеняющихся предметов. Воспользуйтесь

специальными средствами пожаротушения. После устранения угрозы – обратиться по

месту приобретения фотореле.

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

Несоответствие параметров питающей сети, а также мощности нагрузки может

привести к выходу фотореле из строя.

Монтаж и ввод в эксплуатацию фотореле должны осуществляться только

квалифицированным электротехническим персоналом. При установке необходимо

располагать фотореле вдали от химически активной среды, горючих и

легковоспламеняющихся веществ.

• Установите крепежный уголок на основание фотореле и закрепите его винтом (входит

в комплект поставки).

• Смонтированное на крепёжном уголке фотореле установите на месте установки.

Фотореле 26988 5, 26989 2 устанавливается основанием вниз, фотореле 26987 8

устанавливается основанием вверх (указано на схеме, стр. 3).

• Подключите сетевые провода и провод от нагрузки к выводам фотореле:

– коричневый провод – фаза (L);

– синий провод – нейтраль (N);

– красный провод – подключение нагрузки.

Свет от подключенного источника света не должен попадать на фотореле.

ВНИМАНИЕ!

МОНТАЖ И ПОДГОТОВКА К РАБОТЕ

УСТАНОВКА И ПОДКЛЮЧЕНИЕ ФОТОРЕЛЕ

Транспортировка и хранение изделия должны производиться в заводской упаковке с

соблюдением мер предосторожности от механических повреждений и воздействия

атмосферных осадков. Хранить в закрытых помещениях с естественной вентиляцией

при температуре от -25°С до +50°С и относительной влажности не более 80%.

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Изделие необходимо утилизировать согласно требованиям законодательства

территории реализации. Продукция свободно реализуется на территории РФ и ЕАЭС

всем потребителям через розничные магазины, дополнительных требований к

реализации нет.

На основании сертификата соответствия ЕАЭС RU C-DE.АБ53.В.03492.22 от

08.02.2022 действует до 07.02.2027, продукция соответствует требованиям

Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности

низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость

технических средств».

ПРАВИЛА РЕАЛИЗАЦИИ И УТИЛИЗАЦИИ

СЕРТИФИКАЦИЯ

НАСТРОЙКА ПАРАМЕТРОВ ФОТОРЕЛЕ

Регулятор «LUX» позволяет установить порог срабатывания фотореле в зависимости

от требуемого уровня освещенности.

ОБСЛУЖИВАНИЕ

Загрязнение фотореле может привести к нестабильной работе. Чистку фотореле

производить мягкой ветошью, смоченной в слабом мыльном растворе. Фотореле

ремонту не подлежит.

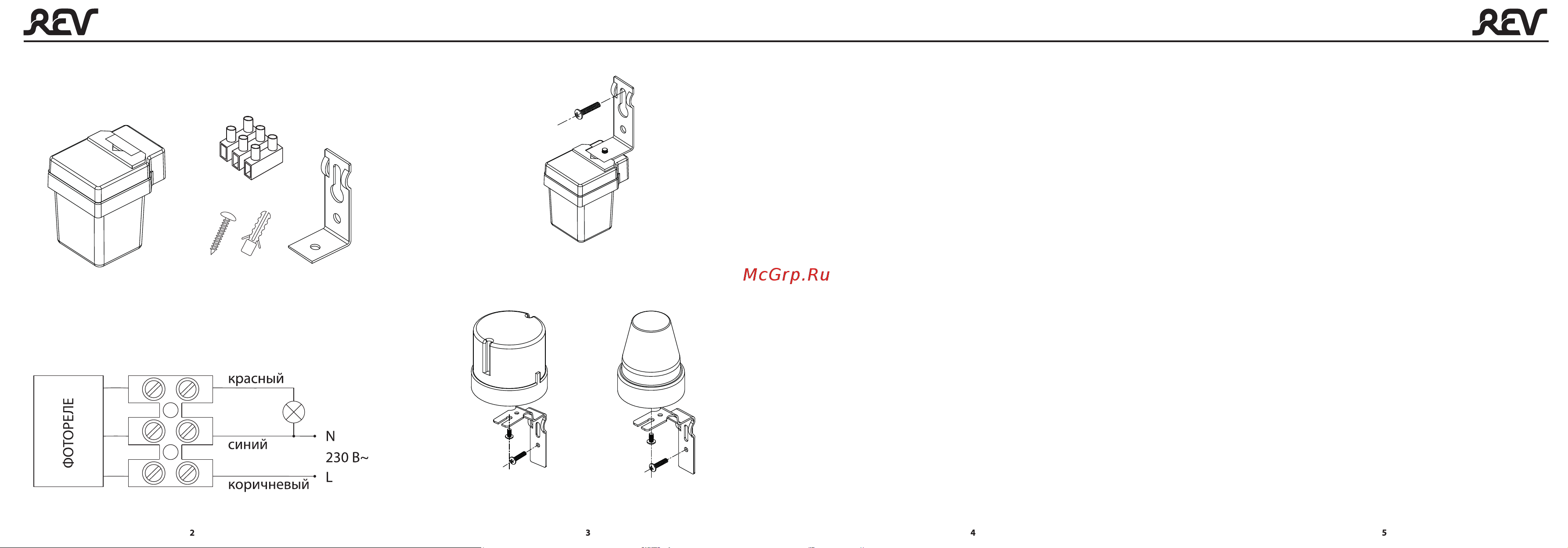

х2

1. Фотореле

2. Монтажный комплект

СХЕМА ПОДКЛЮЧЕНИЯ ФОТОРЕЛЕ К СЕТИ

ПЕРЕМЕННОГО ТОКА 230 В

КОМПЛЕКТ ПОСТАВКИ

СХЕМА КРЕПЛЕНИЯ ФОТОРЕЛЕ 26987 8

СХЕМА КРЕПЛЕНИЯ ФОТОРЕЛЕ 26988 5, 26989 2
