Makita RP 2300 FC [10/20] Прямая направляющая
![Makita RP 2300 FC [10/20] Прямая направляющая](/views2/1738866/page10/bga.png)

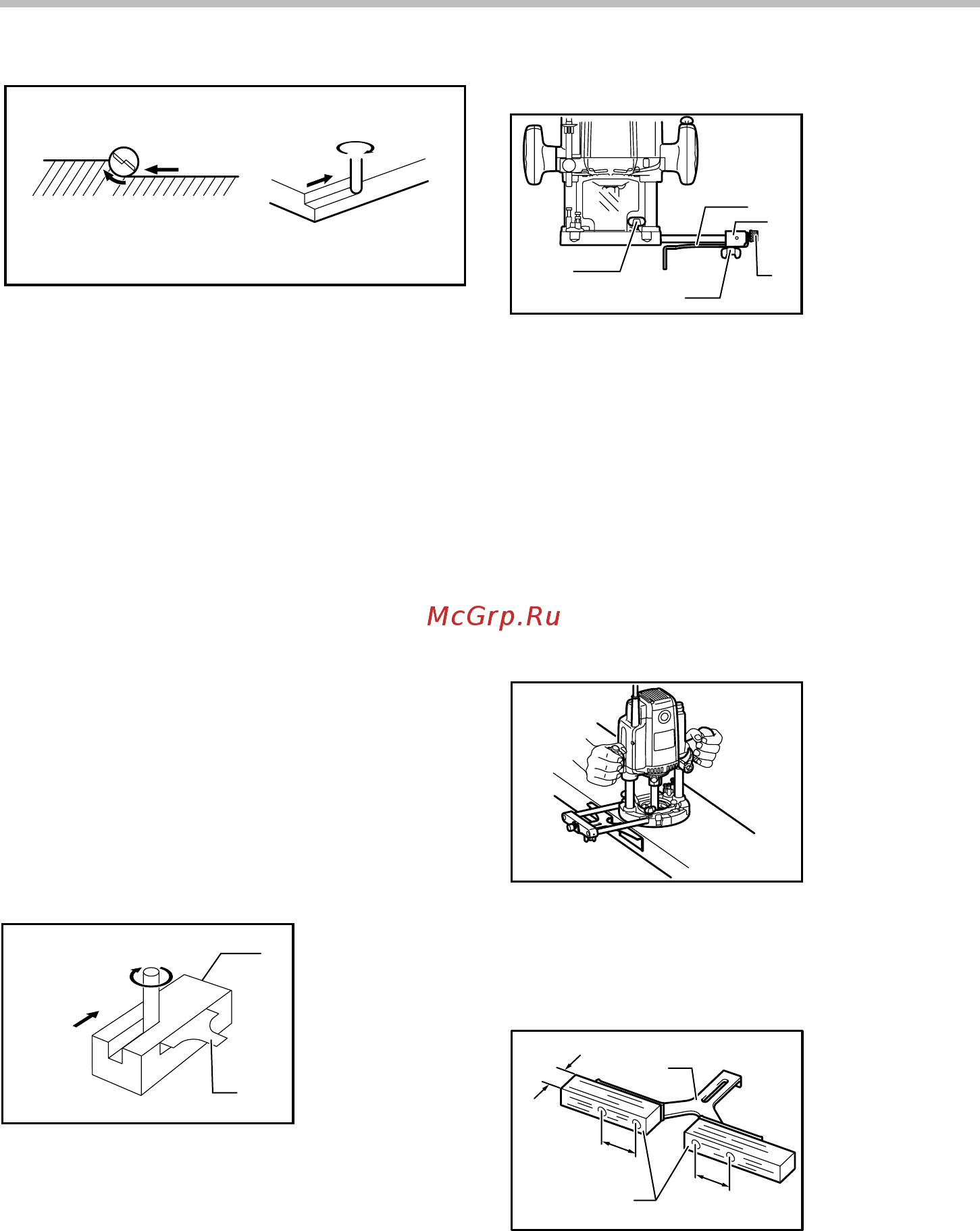

10
1
2
3
4
4
2
001984
Примечание:
• Слишком быстрое перемещение инструмента
вперед может ухудшить качество резки или
повредить биту или двигатель. Слишком
медленное перемещение инструмента вперед
может привести к сжиганию и порче выреза.
Надлежащая скорость подачи будет зависеть от
размера биты, типа обрабатываемой детали и
глубины резки. Перед осуществлением резки на
фактической обрабатываемой детали,
рекомендуется сделать пробный вырез
на куске
ненужного пиломатериала. Это позволит точно
узнать, как будет выглядеть вырез, а также
проверить размеры.
• При использовании прямой направляющей или
кромкообрезной направляющей, обязательно
устанавливайте ее на правой стороне в
направлении подачи. Это поможет удерживать
ее заподлицо с боковой стороной
обрабатываемой детали.
1
2
3
4
001985
Прямая направляющая
1
2
3
4
5
009859
Прямая направляющая эффективно используется
для осуществления прямых вырезов при снятии
фасок или резке пазов.
При помощи зажимного винта (В) установите прямую
направляющую на держатель. Вставьте держатель в
отверстия основания инструмента и затяните
зажимным винтом (A). Для настройки расстояния
между битой и прямой направляющей ослабьте
зажимной винт (B) и поверните винт точной
настройки (
шаг 1,5 мм на один оборот).
Отрегулировав необходимый зазор, затяните
зажимной винт (В), чтобы зафиксировать прямую
направляющую.
009860
Более широкую прямую направляющую
необходимых размеров можно сделать, используя
удобные отверстия в направляющей и прикрутив к
ней болтами дополнительные деревянные детали.
1
2
55 mm
55 mm
3
004931
При использовании биты большого диаметра,
прикрепите к направляющей деревянные детали
толщиной более 15 мм, чтобы бита не ударялась о
прямую направляющую.
1. Более 15 мм
2. Прямая
направляющая
3. Дерево
1. Прямая
направляющая
2. Винт точной
регулировки
3.
Зажимной винт (B)
4.
Зажимной винт (A)
5. Держатель
направляющей
1. Направление
подачи
2. Направление
вращения биты
3.
Обрабатываемая
деталь
4. Прямая
направляющая
1. Обрабатываемая деталь
2. Направление вращения биты
3. Вид сверху инструмента
4. Направление подачи
