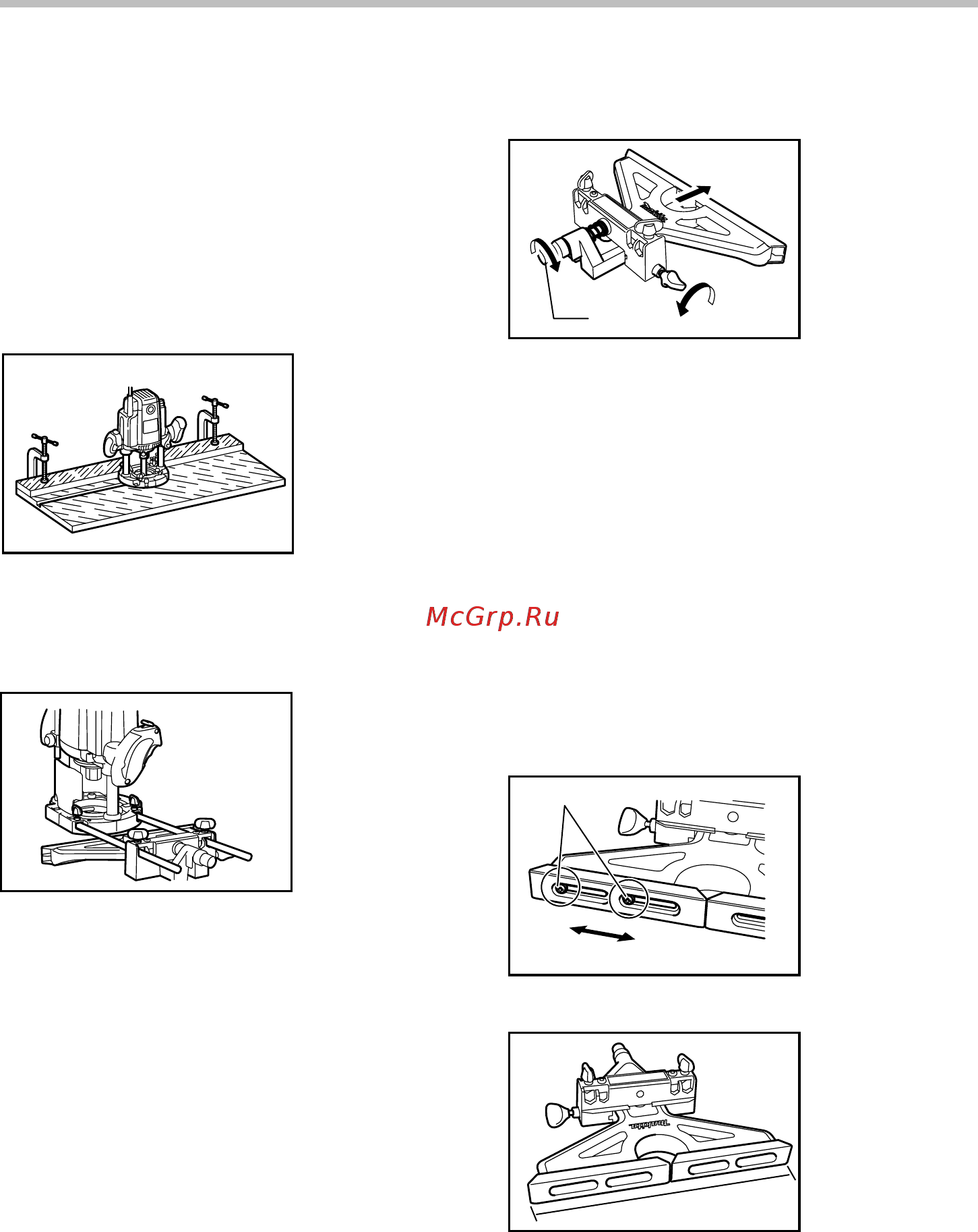

Makita RP 2300 FC [11/20] Изменение ширины колодки направляющей
![Makita RP 2300 FC [11/20] Изменение ширины колодки направляющей](/views2/1738866/page11/bgb.png)
11
При резке, перемещайте инструмент, держа прямую
направляющую заподлицо с боковой стороной
обрабатываемой детали.
Если расстояние между деталью и позицией резки
слишком велико для прямой направляющей, или
если сторона детали не прямолинейная,
использовать прямую направляющую нельзя. В этом
случае надежно зажмите на детали прямую планку и
используйте ее в качестве направляющей
для
основания кромкообрезчика. Перемещайте
инструмент в направлении, показанном стрелкой.
009861
Прямая направляющая для точной
регулировки (дополнительная
принадлежность)
009874
При установке полозков
Вставьте два полозка (стержень 10) во внешние
установочные отверстия держателя направляющей и
закрепите, затянув два зажимных винта (M15 x 14
мм). Убедитесь, что барашковая гайка (M6 x 50mm)
затянута, затем надвиньте основание полозков на
два стержня (стержень10), и затяните зажимные
винты на основании.
Точная настройка положения лезвия
относительно прямой направляющей
1
009873
1. Ослабьте барашковую гайку (M6 x 50 мм).
2. Барашковую гайку (M10 x 52 мм) можно
поворачивать для регулировки положения
(один поворот меняет положение на 1 мм).
3. Закончив настройку положения, надежно
затяните барашковую гайку (M6 x 50 мм).
Кольцевую шкалу можно вращать отдельно, чтобы
выставлять шкалу устройства на ноль (0).
Изменение ширины колодки
направляющей
Чтобы изменить ширину колодки направляющей
вправо или влево, ослабьте винты, помеченные
кружками. Закончив регулировку, надежно затяните
винты. Диапазон изменения ширины колодки
направляющей (d) составляет от 280 до 350 мм.
1
2
009872
1
d
009871
1. При установке
минимальной
ширины
раскрытия
1. Винты
2. Подвижная
1.
Регулировочный
винт
