RedVerg RD-ER125 5022703 [11/25] Установка направляющей шаблона

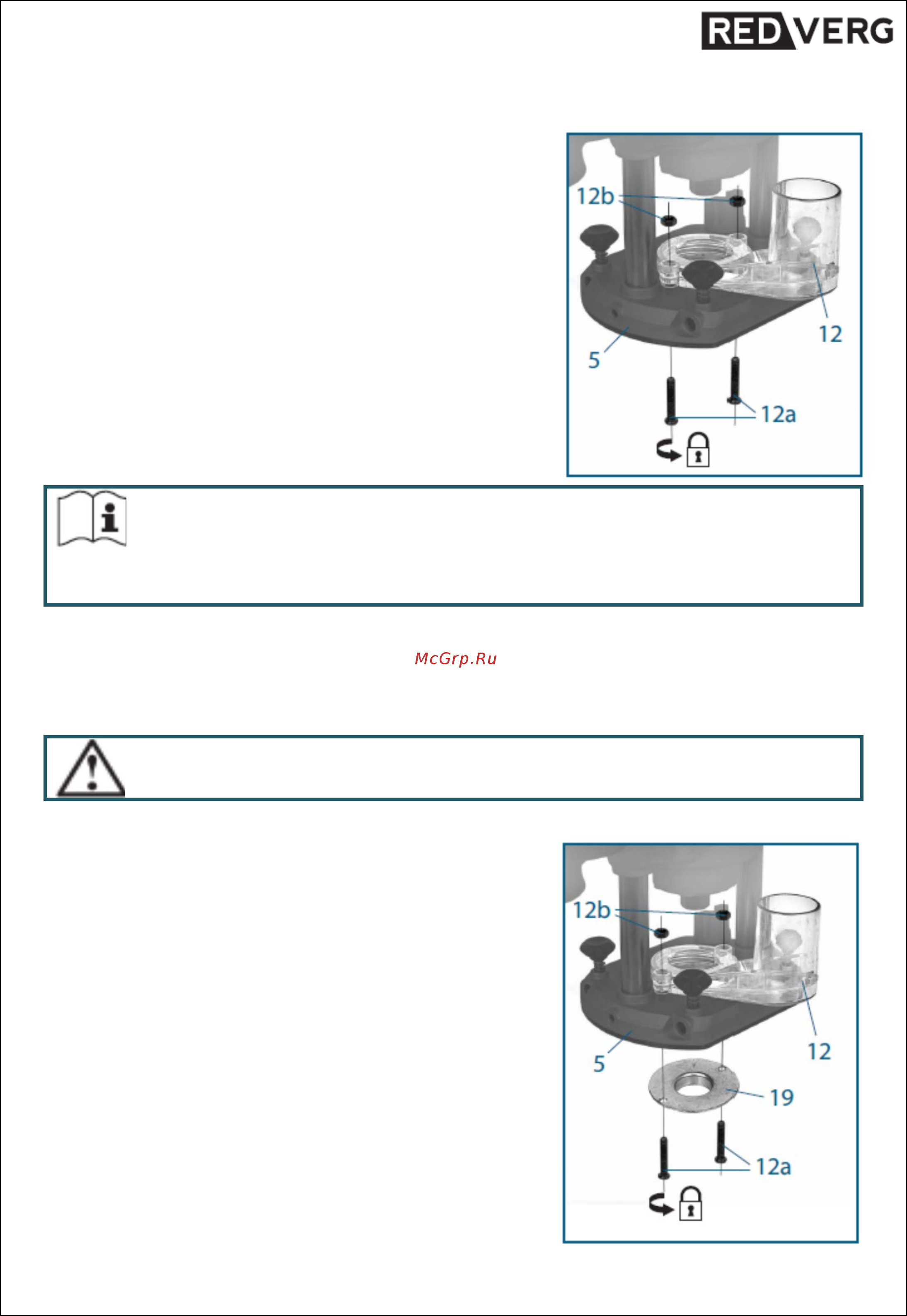

![RedVerg RD-ER125 5022703 [11/25] Установка направляющей шаблона](/views2/1313665/page11/bgb.png)
- Освободить рычаг установки глубины (3) для того,
чтобы максимально увеличить рабочее расстояние между
хвостовиком и опорной плитой (5).
- Снять фрезу (при наличии).
- Выровнять отверстия на переходнике пылеудаления
(12) относительно отверстий опорной плиты (5).
- Установить гайки (12b) на корпусе переходника так, как
это показано на рисунке.
- Зафиксировать положение переходника при помощи
болтов (12а) и гаек.
- Присоединить всасывающий шланг к переходнику
пылеудаления.
Примечание: Следует учитывать, что штуцер переходника незначительно
уменьшает расстояние хода шпинделя и может повлиять на глубину
фрезеровки. Необходимо использовать фрезы соответствующих
типоразмеров и устанавливать их таким образом, чтобы получить желаемую
глубину фрезеровки.
Установка направляющей-шаблона.
Оборудование может поставляться в комплекте с направляющей-шаблоном размером 28 мм,
которая используется для фасонной резки по шаблону или калибру. Процедура установки
направляющей описана ниже.
Необходимо отключить оборудование от сети питания!
- Освободить рычаг установки глубины (3) для того,
чтобы максимально увеличить рабочее расстояние
между шпинделем и опорной плитой (5).
- Снять фрезу (если фреза установлена).
- Если переходник пылеудаления (12) уже установлен на
оборудовании, следует убрать болты (12а).
- Не нужно снимать переходник пылеудаления или
гайки (12b).
- Вставить направляющую-шаблон (19) буртом вниз в
паз на нижней части опорной плиты.
- Выровнять отверстия переходника пылеудаления
относительно отверстий опорной плиты и
направляющей-шаблона
- Закрепить переходник пылеудаления и направляющую-
шаблон при помощи болтов и гаек так, как это показано
на рисунке.
11
