Установка и регулировка положения параллельной направляющей.

Параллельная направляющая используется для фрезеровки тонких заготовок и выполнения

прямого реза. Процедура установки и регулировки положения направляющей описана ниже.

Необходимо отключить оборудование от сети питания!

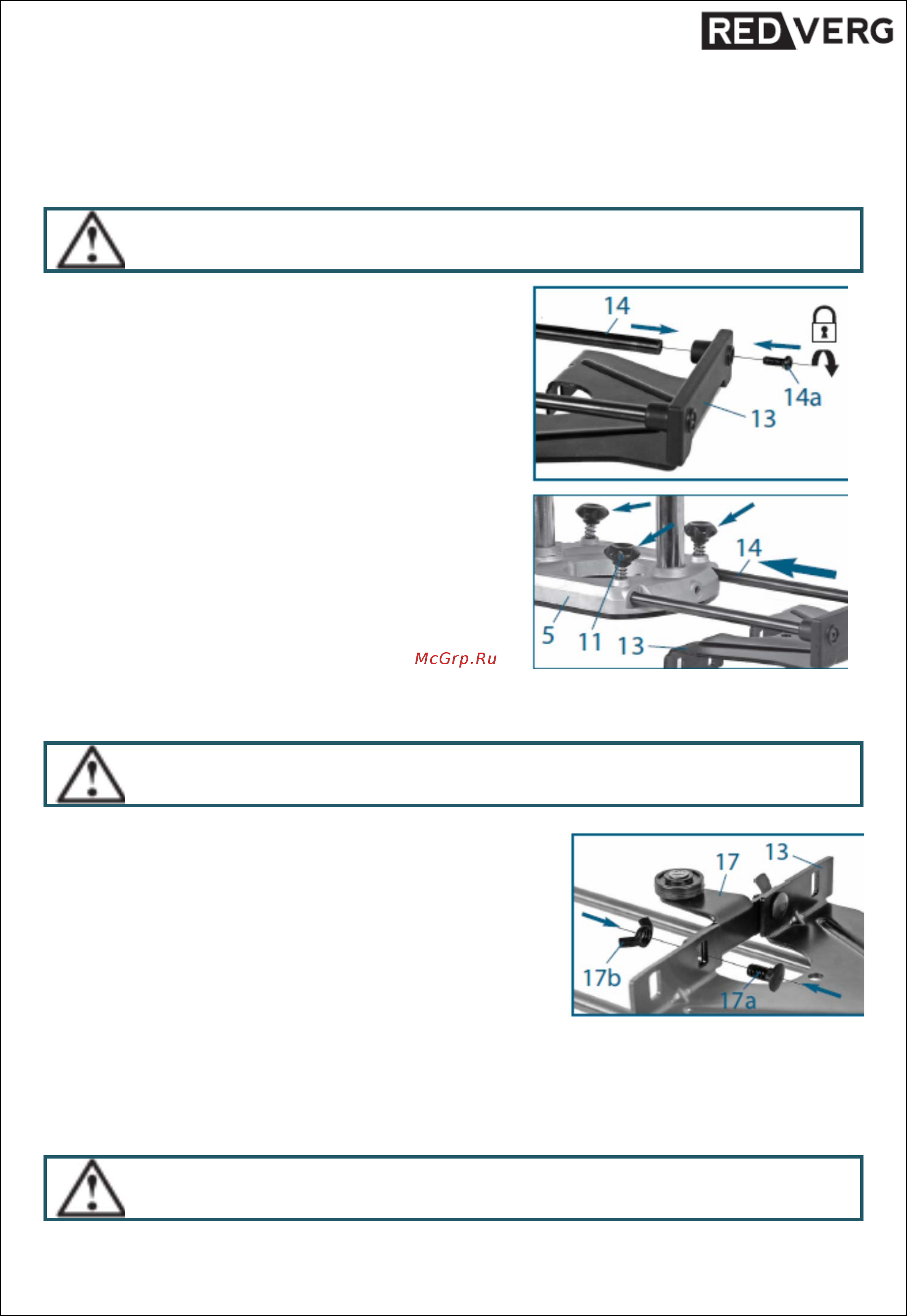

- Для сборки параллельной направляющей

необходимо установить полозки параллельной

направляющей (14) на одну ось с отверстиями

параллельной направляющей (13) и зафиксировать их

при помощи болтов (14а).

- Ослабить винты зажима параллельной

направляющей (11) и вставить полозки в отверстия

опорной плиты оборудования (5).

- Отрегулировать расстояние между параллельной

направляющей и фрезой и затянуть винты зажима

параллельной направляющей.

Установка роликовой направляющей.

Роликовая направляющая используется для продольной параллельной нарезки неплоских

поверхностей.

Необходимо отключить оборудование от сети питания!

- При помощи гаек (17b) и болтов (17а) зафиксировать

роликовую направляющую (17) на параллельной

направляющей (13) так, как это показано на рисунке.

Установка и регулировка положения круговой

направляющей.

Круговая направляющая используется для вырезания окружности, дуги и других

аналогичных им форм.

Необходимо отключить оборудование от сети питания!
