1. Нажмите кнопку питания на лицевой панели
для отключения котла.
2. Отключите котел от подачи питания.
3. Закройте клапаны «C» и «D» на линиях подачи
и возврата воды.
4. Подключите один из шлангов к крану «А», а его
свободный конец поместите в ведро.
5.
Другой шланг подключите к выходному
отверстию циркуляционного насоса и к линии
возврата воды на клапане «B».
6.
Подключите третий шланг к входному отверстию
циркуляционного насоса, а его свободный конец
поместите в ведро.
7. Налейте моющий раствор в ведро.
8. Откройте клапаны «А» и «B».
9. Включите циркуляционный насос и дайте
раствору циркулировать через котел в течение
по крайней мере 45минут.
10. Вымойте моющий раствор из котла.
a. Выньте свободный конец сливного шланга
из ведра и поместите его в место слива
конденсата или раковину для стирки
(в место, куда происходит слив из котла).
б. Подключите водопровод к обратной линии
отопления.
в. Осуществляйте промывку котла
водопроводной водой в течение 5 минут.
г. Закройте кран «А» и откройте кран «С».
11. Отсоедините все шланги.
12. Извлеките механический фильтр из котла
и очистите его от загрязнений.
13. Снова установите фильтр и убедитесь, что
крышка фильтра туго затянута.
14. Снова подайте питание на котел.
15.
Нажмите кнопку питания на лицевой панели
для включения котла.

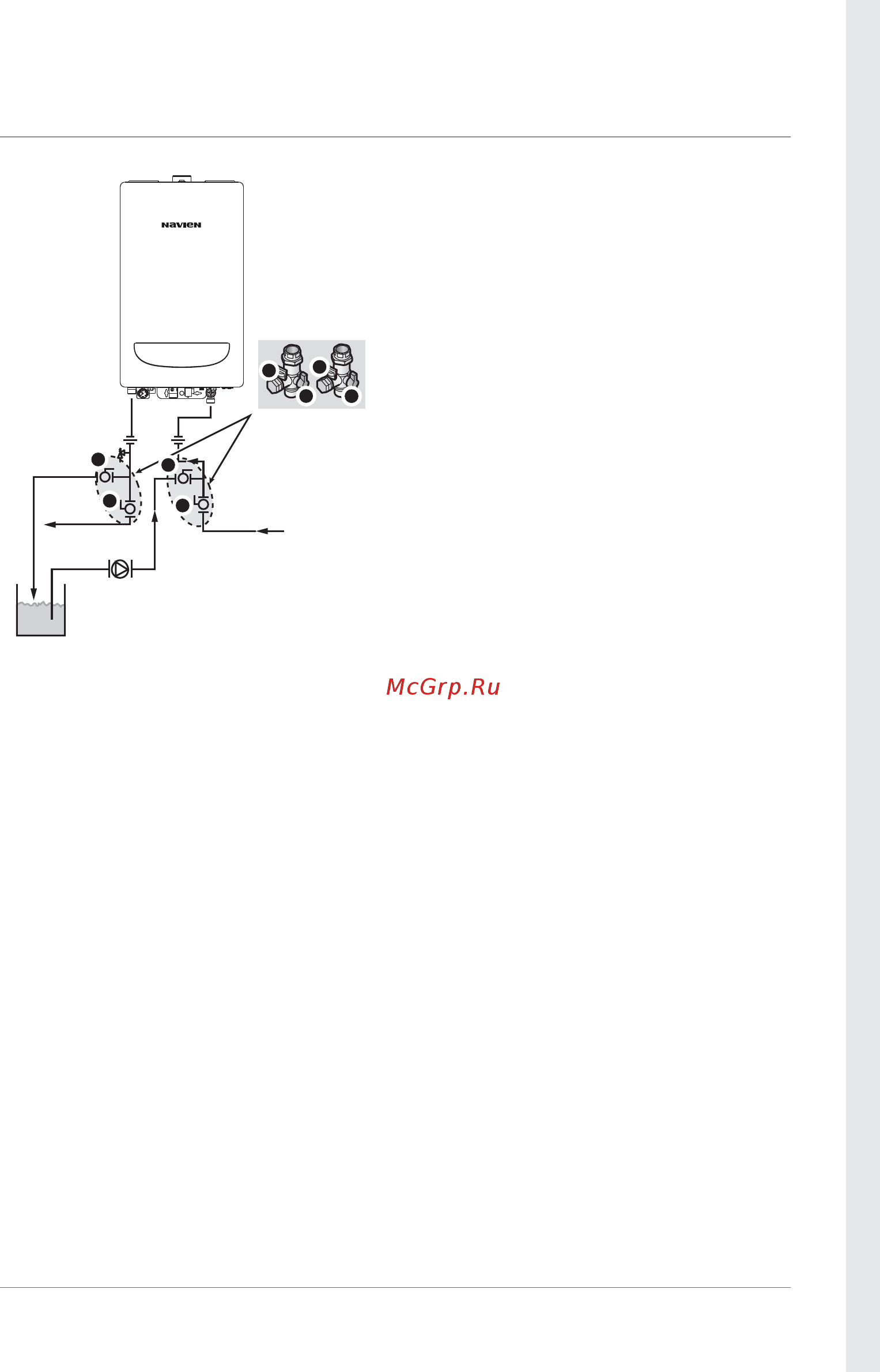

A
C
D
B
Обратная линия
отопительного
контура
Подающая линия
отопительного
контура
Циркуляционный насос
Емкость для промывки
Комплект кранов Easy
от Navien
A
B
C
D
