46

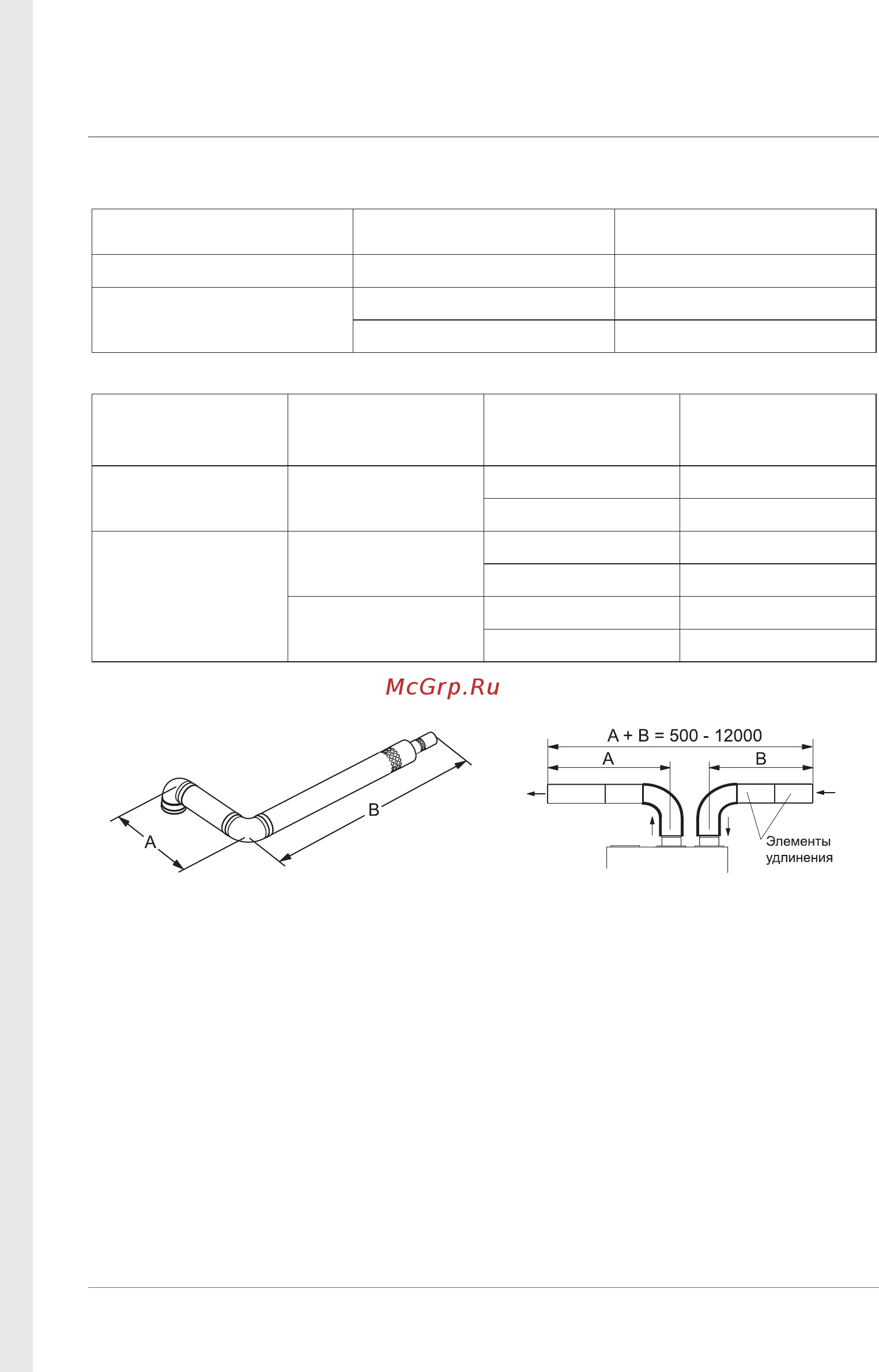

Максимальная общая длина
Тип дымохода Диаметр(мм) Макс. длина(м)
Коаксиальный Ø 60/100 8
Раздельный
Ø 80/80 12
Ø 75/70 12
Тип дымохода Диаметр(мм) Колено
Эквивалентная
длина (м)
Коаксиальный Ø 60/100
45° 1
90° 1,5
Раздельный
Ø 80/80
45° 1
90° 1,5
Ø 75/70
45° 1
90° 1,5
A + B - (Колено 1 x 90°) = 8 – 1,5 = 6,5м
<Способ измерения длины
коаксиальной системы дымоудаления>
<Способ измерения длины
раздельной системы дымоудаления>
