Navien Deluxe S-24k, закрытая камера, двухконтурный, 24 квт, коаксиальный НС-1205510 [57/68] Место расположения отверстий для раздельных дымоходов

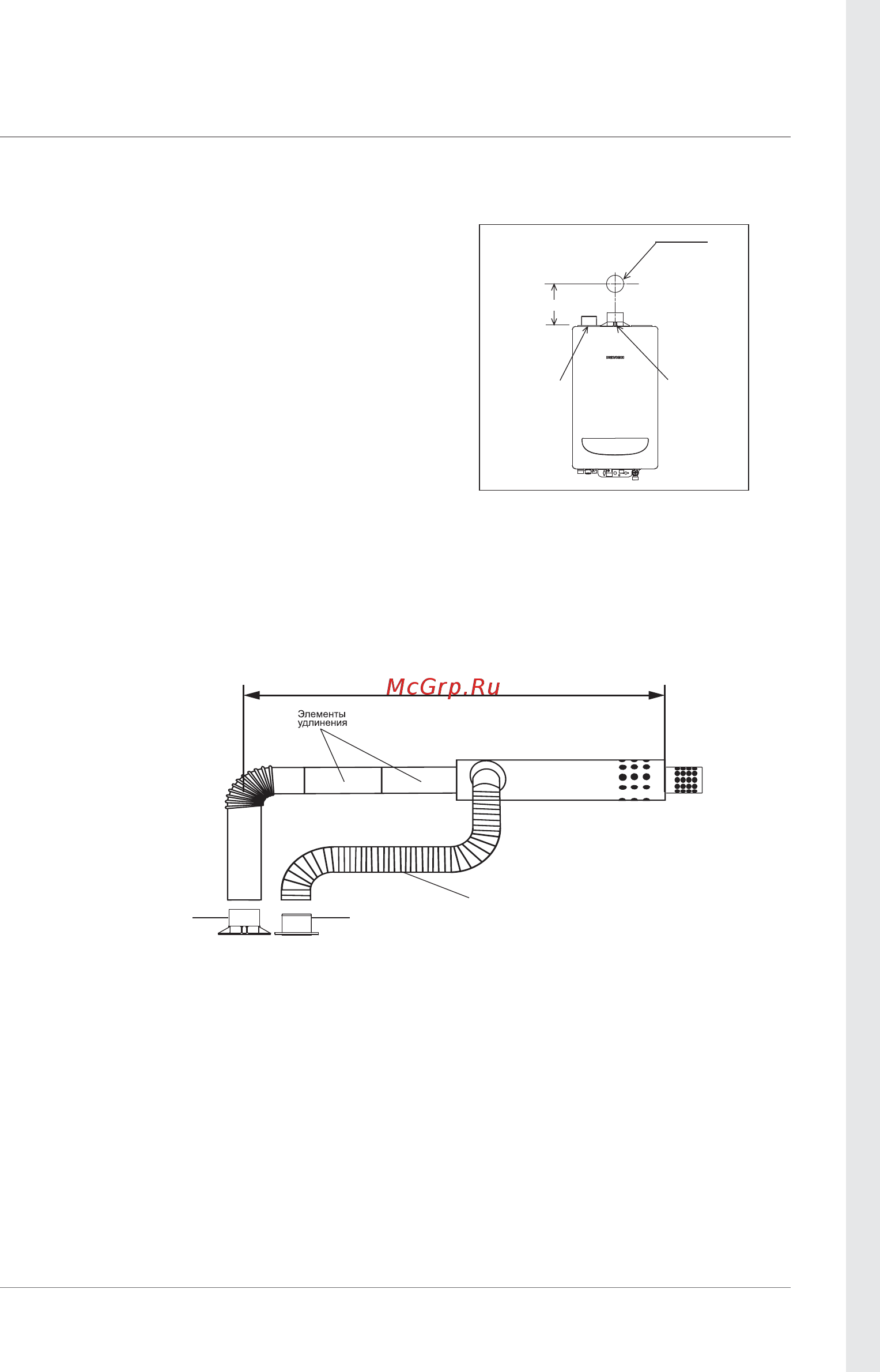

![Navien Deluxe S-24k, закрытая камера, двухконтурный, 24 квт, коаксиальный НС-1205510 [57/68] Место расположения отверстий для раздельных дымоходов](/views2/1461811/page57/bg39.png)
57
Место расположения отверстий для раздельных дымоходов
Установка дымохода корейского типа
- Определите место расположения отверстий
для раздельного дымохода.
- Рекомендуемое место отверстия выше котла
на 150мм.
- Диаметр отверстия - 90 ~ 95 мм.
1) Допускается удлинение раздельных дымоходов не более - 8м
2) При использовании удлинителя обязательно вставьте уплотнительное кольцо.
<ɉɪɢɦɟɪ ɭɫɬɚɧɨɜɤɢ>
aɦɦ
Ʉɨɬɺɥ
ȼɩɭɫɤɧɚɹ
ɬɪɭɛɚ
Ⱦɵɦɨɨɬɜɨɞɹɳɢɣ
ɩɚɬɪɭɛɨɤ
ĭ
ȼɩɭɫɤɧɚɹɬɪɭɛɚ
ȼɩɭɫɤɧɨɣ
ɩɚɬɪɭɛɨɤ
Ⱦɵɦɨɨɬɜɨɞɹɳɢɣ
ɩɚɬɪɭɛɨɤ
1480-8000
Осмотр и очистка раздельных дымоходов
<Осторожно!>
1) Надежность и герметичность соединения деталей дымохода.
2) Не существует ли преград на выходе впускной и дымоотводящей трубы.
Ӫ
После окончания работ по установке обязательно проверьте следующее:
Перед очисткой дымоходов, сначала необходимо остановить работу котла и
дать остыть трубам.
